Šis ir detalizēts ceļvedis 12,9 klases izmantošanaiTorx skrūvesun atbilstošās CNC instrumentu turētāja skrūves (M2,5-M8), uzrādot daudzpakāpju prasības.

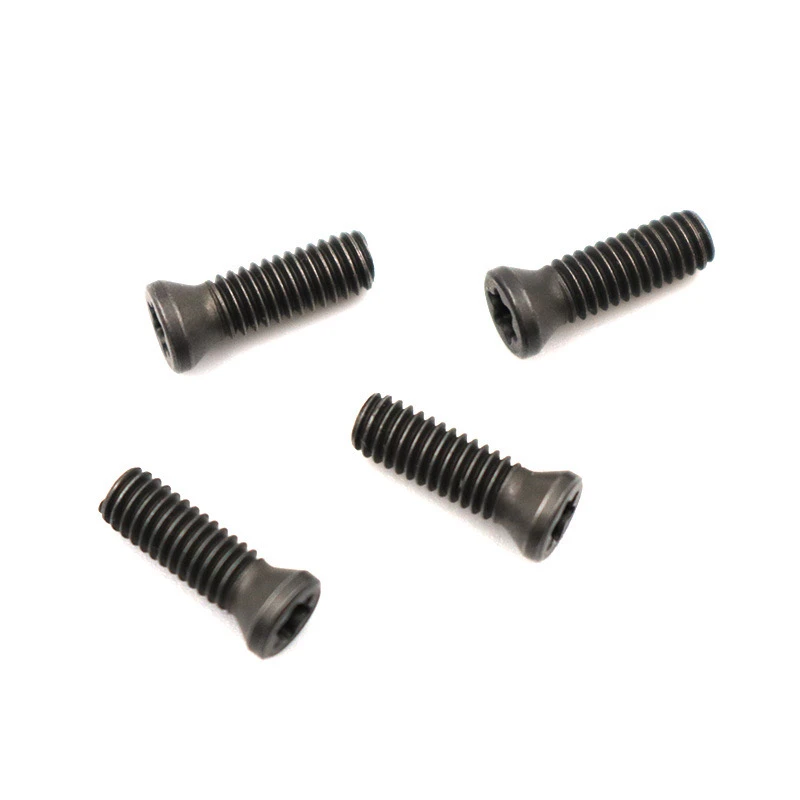

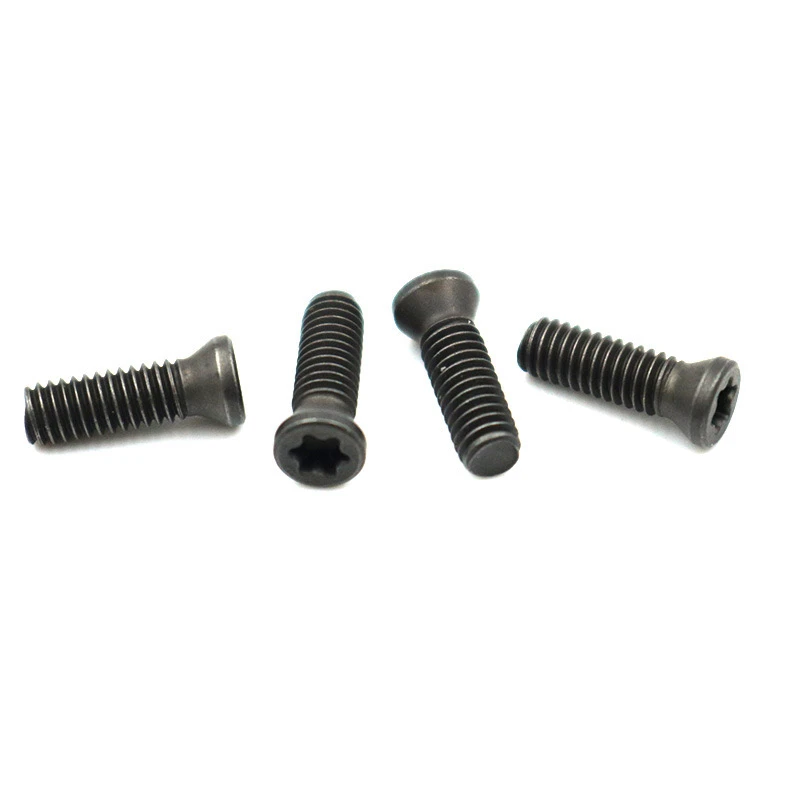

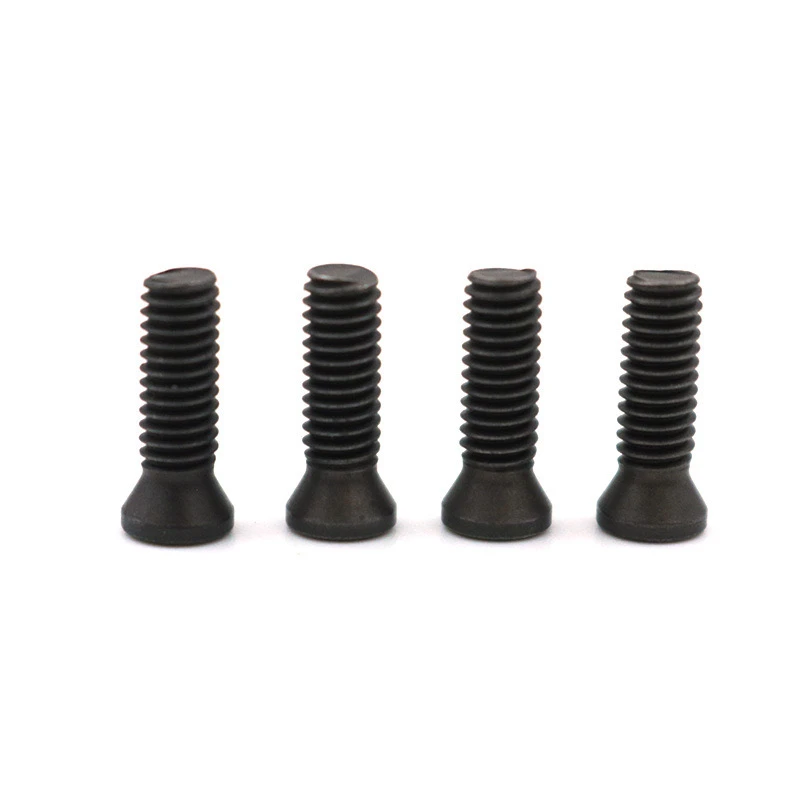

I.12,9 klases Torx skrūves
Materiāls un stiprums: 12.9. Klase ir sacietēts leģētā tērauds ar stiepes izturību, kas ir lielāka vai vienāda ar 1220 MPa. Tas ir piemērots augstas slodzes, augstas precizitātes lietojumprogrammām (piemēram, CNC darbgaldu instrumentu īpašnieku nodrošināšanai).
Rūsa necaurlaidīga: parastās procedūras ietver melnošanos, niķeļa pārklājumu vai Dacromet pārklājumu. Izvairieties no skābes un sārmu korozijas.
MOOTĀJAS JĀNOŠANA: Īpaši augstas izturības palielina trauslumu, kas prasa stingru savilkšanu atbilstoši griezes momentam, lai novērstu pārrāvumu.
II. Galvenās lietošanas darbības
Caurumu sagatavošana
Vītņotajam caurumam jāsakrīt ar skrūvju toleranci (6H pakāpe), un cauruma malai jābūt sasmalcinātai, lai izvairītos no urbumiem.
Notīriet vītņoto caurumu (izmantojiet saspiestu gaisu vai īpašu krānu, lai noņemtu gružus).
Skrūvju uzstādīšana
Manuāla iepriekšēja pieķeršanās: manuāli pievelciet pavedienu 2-3 reizes, lai nodrošinātu gludumu. Nepiespiediet skrūvi.
Pievelkot pakāpienus: skrūvēm M6 un lielākiem ir nepieciešams palielināt griezes momentu ar 2-3 soli.
Eļļošanās un berzes samazināšana: uzklājiet molibdēna disulfīdu smērvielu augstas temperatūras apstākļos, lai samazinātu berzes koeficientu par 20%-30%.
Griezes momenta kontrole: izmantojiet iepriekš iestatītu griezes momenta uzgriežņu atslēgu ar ± 5% toleranci.
Dinamiskām slodzēm (piemēram, frēzēšanai) nepieciešama papildu 10% -15% drošības rezerve.
Iv. Tipiskas neveiksmes un profilakse
Vītnes slīdēšana: ko izraisa vītņota cauruma nodilums, ko var salabot, aizstājot vītnes ieliktni ar stiepļu vītnes ieliktni.
Salauzta galva:
Iemesls: Pārmērīgs griezes moments vai nēsāts sešstūra ligzda (T-Wench neatbilstība).
Risinājums: nomainiet ar sešstūra ligzdas skrūvi, kas paredzēta trieciena uzgriežņu atslēgu (ar pastiprinātu slotu).
Atlaišana: vibrējošos apstākļos ieteicams pievienot pavasara mazgātāju un diegu hermētiķi dubultai aizsardzībai.
V. Apkopes ieteikumi
Regulāra pārbaude: Pārbaudiet skrūvju griezes momentu M6 un lielāks pēc katrām 8 stundām pēc apstrādes. Nomainiet, ja griezes moments samazinās par vairāk nekā 15%.
Noraidīšanas kritēriji: pavedienu deformācija lielāka vai vienāda ar 5% vai redzamu ievilkumu uz pavedieniem.
Uzglabāšana: individuāli iesaiņota, lai aizsargātu pret triecienu, saglabāt mitrumu<60% to avoid hydrogen embrittlement.
Iv. Tipiskas neveiksmes un profilakse
Sleppage: ko izraisa vītņots caurumu nodilums (visizplatītākais M2,5-M3 skrūvēs). Remontam nomainiet ar stiepļu skrūvju ieliktni.
Salauzta galva:
Iemesls: Pārmērīgs griezes moments vai nēsāta vītņota ligzda (T-Wannch neatbilstība).
Risinājums: nomainiet ar vītņotu galvas skrūvi, kas paredzēta trieciena atslēgām (ar pastiprinātu slotu).
Atlaišana: vibrējošos apstākļos ieteicams pievienot pavasara mazgātāju un diegu hermētiķi dubultai aizsardzībai.
V. Apkopes ieteikumi
Regulārā pārbaude: pārbaudiet skrūvju griezes momentu, kas lielāks par M6 ik pēc 8 stundām pēc apstrādes (nomainiet, ja zaudējumi pārsniedz 15%).
Noraidīšanas kritēriji: pavedienu deformācija lielāka vai vienāda ar 5% vai redzamu ievilkumu uz pavedieniem.
Uzglabāšana: individuāli iesaiņota, lai aizsargātu pret triecienu, saglabāt mitrumu<60% to avoid hydrogen embrittlement.
Through standardized operation and regular maintenance, Grade 12.9 screws can significantly improve the rigidity and lifespan of CNC tool systems, making them particularly suitable for high-speed machining (>8000 apgr./min.). Ieteicams izveidot "atslēgas stiprinājuma nomaiņas žurnālu", lai izsekotu lietošanas ciklus.
Šīs instrumentu sērijas kodols ir materiālu, ģeometriskā dizaina un CNC pielāgošanās spējas integrācija, lai sasniegtu augstas precizitātes un efektīvu skrūvju apstrādi, padarot to īpaši piemērotu liela apjoma precizitātes ražošanai.
