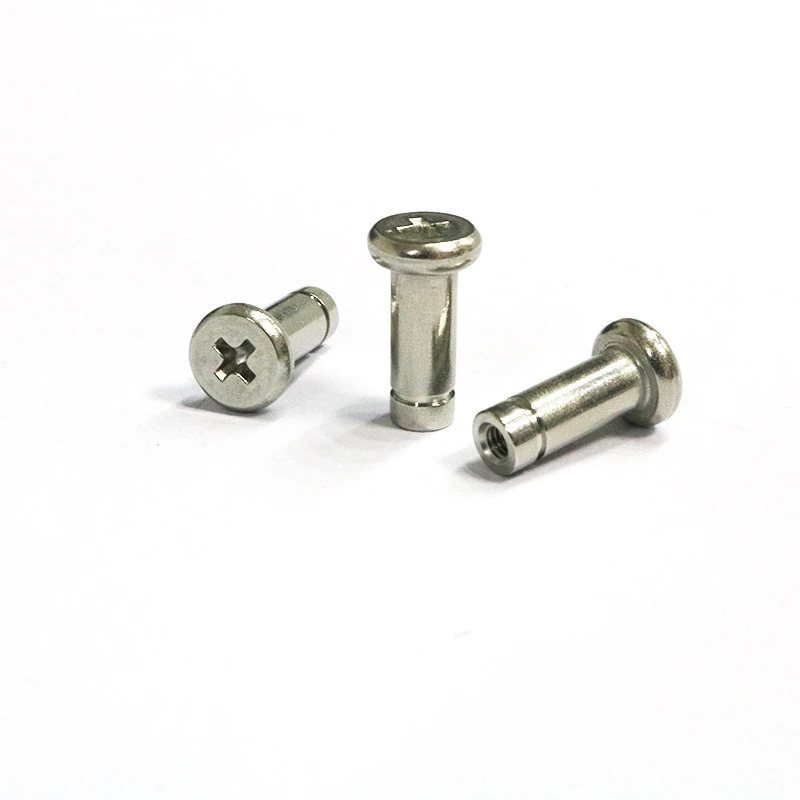

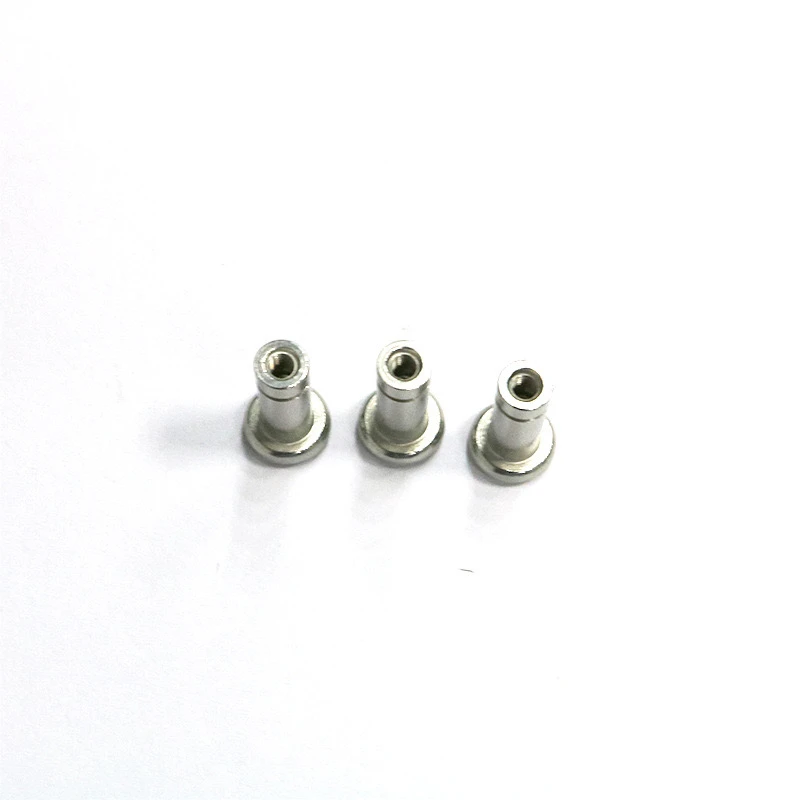

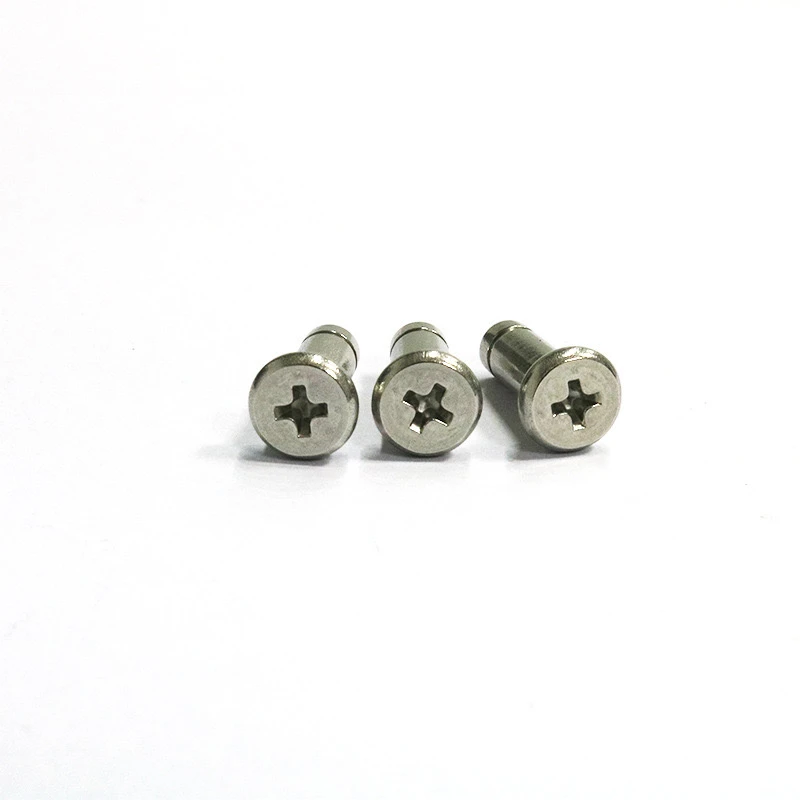

Šis ir detalizēts ceļvedis lietošanainerūsējošā tērauda 304Šķērs plakanas galvas spraugas tapas/tapas/circlip atrašanās vietas tapas (cilindriskas, izmēri M3-M10), kas klasificēti pēc pielietojuma scenārija.
I. Produkta pārskats
Materiāls: A 2 304 nerūsējošais tērauds, izturīgs pret koroziju, piemērots mitram, skābam un sārmainai videi.
Funkcijas
Cross Head: Var uzstādīt ar Phillips skrūvgriezi ar neslīdošu dizainu.
Slots: slots tiek izmantots, lai uzstādītu apli, novēršot aksiālo pārvietojumu.
Vienkāršā stieņa cilindriska: precīzi piemērota caurums pozicionēšanai vai savienojumam.
Parastie izmēri: M3, M4, M5, M6, M8, M10 (diametrs X garums nav obligāts).
II. Galvenās lietojumprogrammas
Atrašanās vietas tapas: Izmanto mehānisko komponentu (piemēram, veidņu un pārnesumkārbu) izlīdzināšanai, tos nostiprināt vietā, izmantojot iejaukšanās piemērotību.
Piemērs: nospiediet M6 tapu pamatnes caurumā un pēc tam pievienojiet pārseguma plāksni, lai nodrošinātu koncentritāti.
Vārpstas fiksēšana: izmanto kā rotējošu vārpstu ar apļveida beigām, lai novērstu nokrišņus.
Strukturālais savienojums: uzgriežņi nomainās skrūves, kas piemērotas lietojumprogrammām, kurām nepieciešama bieža izjaukšana.
III. Uzstādīšanas darbības
1. Pamata instalēšana (bez apļveida)
Instrumenti: Phillips skrūvgriezis, gumijas āmurs.
Process:
a. Notīriet caurumu, lai pārliecinātos, ka tas nesatur urbumus.
b. Izlīdziniet caurumu un manuāli ieskrūvējiet tapu, līdz tā ir pilnībā sēdēta krusteniskajā slotā.
c. Pievelciet ar skrūvgriezi (atsauces griezes moments: m3 ≈ 0,5 n · m, m8 ≈ 10 n · m).
2. Circlip uzstādīšana (pretslīdēšanas dizains)
Rīki: Circlip knaibles, suports.
Galvenie soļi:
a. Izmēra tapas spraugas diametru un saskaņo atbilstošo apli (piemēram, M5 tapu ar 5 mm apli).
b. Ievietojiet tapu caurumā un izmantojiet apļveida knaibles, lai apgrieztu apli slotā.
c. Pārbaudiet, vai circlip ir pilnībā iesēdināts slotā, lai novērstu atslābināšanu.
3. Interference Fit instalēšana
Pielietojums: Augstas precizitātes pozicionēšana (piemēram, nesošais sēdeklis).
Metode:
Izmantojiet cauruma diametru līdz 0,01-0,03 mm mazāka par tapu.
Salieciet, izmantojot preses vai sasalšanas metodi (sarūkot tapu), lai izvairītos no trieciena izraisītas deformācijas.
Iv. Piesardzības pasākumi
Atlases ieteikums: 316 nerūsējošā tērauda priekšroka tiek dota mitrā vidē; Dinamiskām slodzēm nepieciešama bīdes stiprības pārbaude.
Instalācijas tabu: nepārlieciet pārmērīgu miesu, jo tas var izraisīt krusteniskā padziļinājuma noņemšanu.
Circlip atverei vajadzētu izvairīties no kustības ceļa, lai novērstu nejaušu aizķeršanos.
Apkope: regulāri pārbaudiet apļveida elastību un ieeļļojiet ar WD-40, ja notiek rūsa.
V. Kopīgi problēmu risinājumi
1. problēma: vaļīga tapa.
Risinājums: izmantojiet anaerobu līmi vai nomainiet tapu ar lielāku izmēru (piemēram, M4 līdz M5).
2. problēma: Circlip atdalīts.
Risinājums: pārbaudiet iegriezumu nodilumam, un nomainiet to ar biezāku apli.
Vi. Lietojumprogrammu piemērs
M3/M4: Precīzu instrumentu pozicionēšanas shēmas.
M6/M8: lauksaimniecības tehnikas eņģes un konveijera lentes rullīšu stiprināšana.
M10: smago aprīkojuma kronšteinu savienojumi ar dubultām stiprināšanas avotiem vibrācijas aizsardzībai.
Izmantojot pareizu izvēli un pareizu uzstādīšanu, šāda veida PIN nodrošina ļoti uzticamu mehānisku savienojumu un novietojumu.
