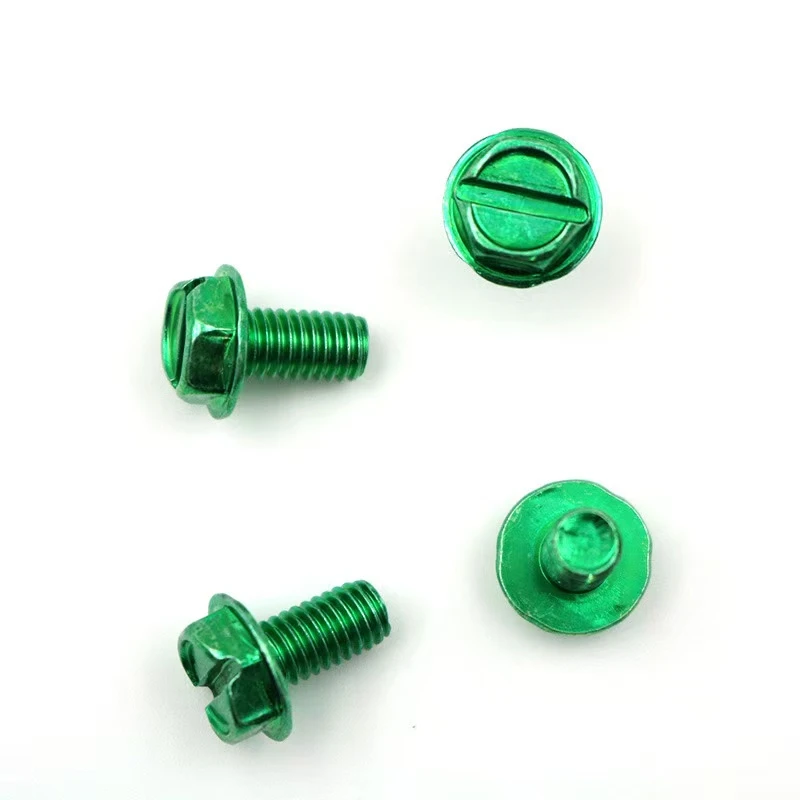

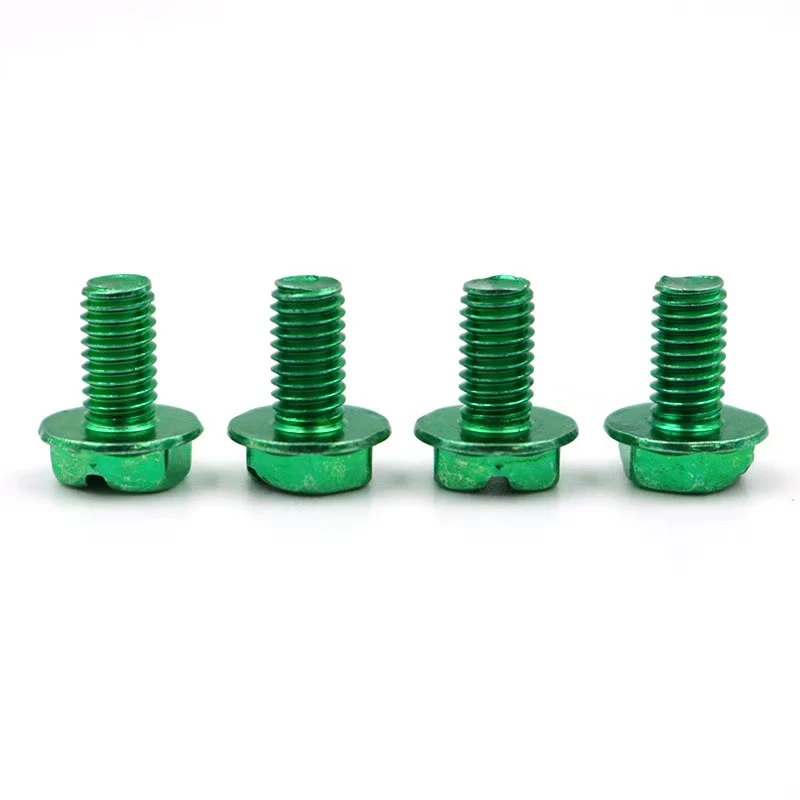

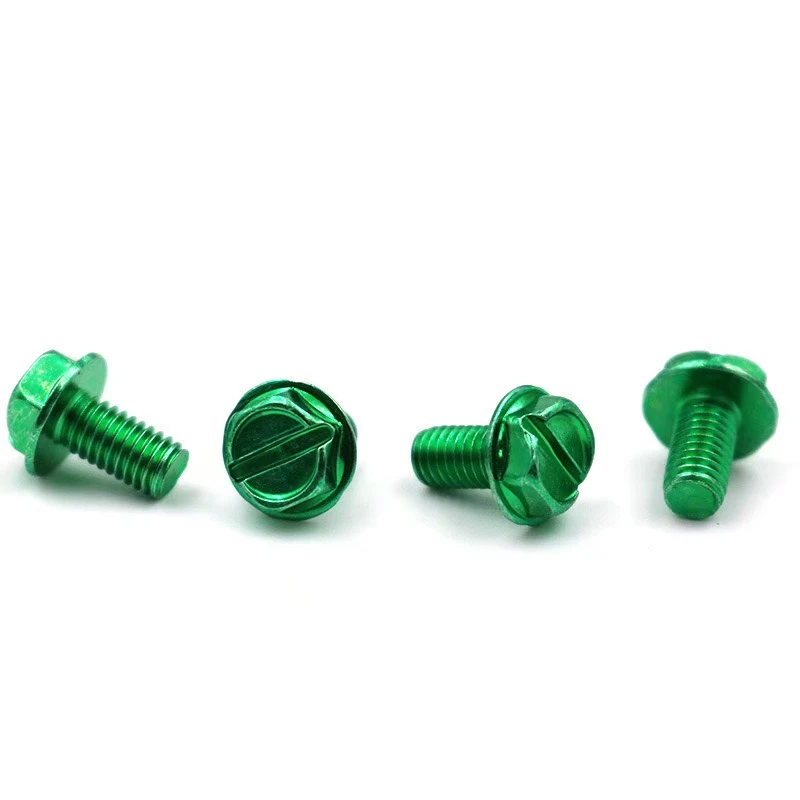

8-32 10-24 Ārējais sešstūra sprauga zaļā cinka zemējuma skrūve. Šī zemējumaieskrūvētir īpaša specifikācijas zemējuma skrūve, ko galvenokārt izmanto elektrisko aprīkojuma vai metāla konstrukciju zemējumam. Zemāk ir ievads tā pielāgošanai.
I. Pamata parametru prasības
Specifikācijas un modeļi
Vītnes izmērs: amerikāņu standarts, pieejami divi izmēri: #8-32 UNC (aptuveni 4,2 mm diametrs, 0,79 mm solis)
#10-24 UNC (aptuveni 4,8 mm diametrs, 1,06 mm solis)
Garums: pielāgojams pēc pieprasījuma.
Galvas dizains: Ārējais sešstūra + izgriezts: sešstūra pāri - plakaniem izmēriem jāatbilst ANSI standartiem. Slota spraugai jābūt lielākai vai vienādai ar 1 mm platām un pietiekami dziļām, lai nodrošinātu drošuskrūvgriezissaderināšanās.
Virsmas apstrāde: zaļā cinka pārklājums atbilst ASTM standartiem. B633 standarta, sāls smidzināšanas pārbaude lielāks vai vienāds ar 96 stundām (balta rūsa), ir nepieciešama pārklājuma biezums 8-12μm, ROHS vides sertifikācija.
II. Funkcionālā un procesa informācija
Zemējuma sniegums
Optimizēta vadītspēja: skrūvju astei jābūt asai virzošajai galam vai serrācijai, lai nodrošinātu tiešu kontaktu caur krāsas slāni un saskari ar metāla substrātu<0.1Ω.
Anti - Atlaišanas dizains: pieejams ar neilona ieliktņiem vai dubultā riekstu opcijām.
Rievas tips un spēks
Slotu savietojamība;
Mehāniskās īpašības: Minimālā 4.8 pakāpe, atlasītais materiāls: zems vai vidējs oglekļa tērauds, siltums - apstrādāta cietība HRC 22-32.
III. Pielāgošanas process un pieņemšana
Zīmējumi un paraugi
Jums jāsniedz CAD rasējumi (ieskaitot tolerances marķējumus) vai jāapstiprina mūsu dizaina melnraksts. Būs nepieciešama pilna - mēroga pārbaude 3-5 pirmo paraugu.
Iepakojums un marķēšana
Iekšējais iepakojums: anti - rūsas papīrs + PE maiss. Ārējā kaste, kas iespiesta ar specifikācijām/daudzumu/partijas numuru; Izvēles etiķete "Ground" "skrūve" + zaļā cinka krāsu kods.
MOQ un piegādes laiks
Minimālais pasūtījuma daudzums: 5000 gabalu/specifikācija. Masveida ražošanas laiks: 15-20 dienas. Paātrinātiem pasūtījumiem tiek iekasēta 30% maksa.
Iv. Izvēles papildu funkcijas
Non - Standarta pielāgošana: opcijas ietver zemējuma simbola apzīmogošanu uz galvas, vara pārklājuma nomaiņu vai vārpstas pagarināšanu.
Sertifikācijas atbalsts: pieejami UL/CE sertifikācijas dokumenti.
Tas nodrošina, ka skrūves atbilst mehāniskās izturības, iezemēšanas uzticamības un korozijas pretestības prasībām. Lai optimizētu detaļas, ieteicams turpināt diskusiju par īpašiem lietojumprogrammu scenārijiem.
Izmantojot iepriekš minēto dizainu, šīs skrūves sasniedz līdzsvaru starp elektrisko drošību un mehānisko uzticamību, padarot tās izmaksas - efektīvas, standartizētas komponentus zemējuma sistēmās.
