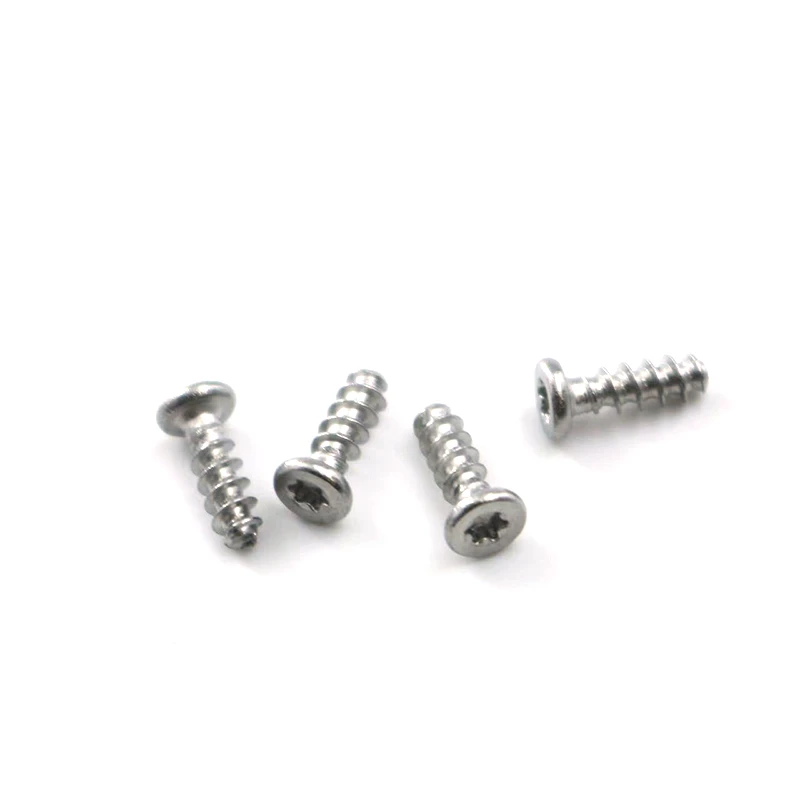

Plāns - HEAD, iekšējais Torx K2, K2.5, K3, K4 un K5 plastmasas self - Pieskaršanās skrūves ir īpaši paredzētas plastmasas izstrādājumiem. Viņiem ir plāna galva ar iekšējo Torx caurumu. Šis sniedz detalizētu informāciju par plānas - galvas pielāgošanu, iekšējo Torx K sērijuSelf - pieskaršanās skrūvēm.
Plāns - galva, iekšējā Torx K sērijaSelf - pieskarties skrūvēm
Tips: self - pieskaršanās skrūve
Galvas tips: plāna skaitītāja galva
Galvas biezums ir zemāks par standarta standarta skaitītāju galvas, panākot labāku skaitītāja efektu un vienmērīgāku izskatu plānās - sienu plastmasas detaļās.
Grievu tips: Phillips
Priekšroka tiek dota ph2 rievai (piemērota K4 un zemāk). Lielākiem izmēriem, piemēram, K4.5 un K5, ph3 rievu var apsvērt ar lielāku griezes momentu.
Vītnes tips: k - tips, arī plastmasas - specifisks pavediens. Tam ir plašs diegu solis, augsts, asi pavedieni un asāks apvalka leņķis, padarot vieglāku iekļūšanu plastmasā, neradot iekšēju stresa plaisāšanu. Šīm skrūvēm ir pašpārbaude - Urbšanas punkts, parasti ierakstiet BP vai C tipu, ļaujot ātri pieskarties bez iepriekšēja - urbtiem izmēģinājuma caurumiem.
Mērķa materiāli: dažādas inženiertehniskās plastmasas un augstākas - Cietības termoplastika.
II. Galvenie pielāgotie parametri
Tās ir būtiskas tehniskās specifikācijas, un tie ir skaidri jāatzīmē zīmējumā.
Nominālais diametrs: K2: 2,0 mm, K2.5: 2,5 mm, K3: 3,0mm, K4: 4,0mm, K5: 5,0mm. Tolerance: ± 0,02 mm.
Garums: attiecas uz kopējo garumu. Jānorāda mērīšanas standarti.
Galvas diametrs: saskaņā ar K - sērijas plānu - galvas standartu vai klienta zīmējumu. CounterSpunk leņķim jāsakrīt.
Galvas biezums: mazāks par nacionālo/vācu standarta skaitītāju galvas biezumu. Šī ir kritiska prasība, un tai jābūt plānai, lai novērstu aizmugures virsmas iekļūšanu vai pacelšanu plānos - sienu komponentos.
Vītnes solis: Saskaņā ar K - sērijas standartu lielais pavediena solis ir K - tipa skrūvju galvenā iezīme, nodrošinot spēcīgu saķeri. Materiāls: oglekļa tērauds (1010/1008), standarta izvēle par zemām izmaksām.
Virsmas apstrāde: dabiskais baltais cinks, pamata rūsas profilakse un glīts izskats. Ir pieejamas citas apdares, piemēram, videi draudzīgas krāsas cinks un niķeļa pārklājums, taču tas ietekmēs izmaksas.
Mehāniskās īpašības: saskaņā ar GB/T 3098.5 vai ISO 7049 standartiem, parasti ST2.2 vai 4,8, ar HV270-HV400 cietību. Tas ir pietiekami stiprs, lai savienotu plastmasas detaļas un izturas.
III. Īpašas tehniskās prasības (pēc vajadzības izlaiž/pievieno)
Sāls izsmidzināšanas testa prasības: balta cinka virsmas apstrāde, neitrāls sāls smidzināšanas tests vismaz 48 stundas, bez baltas rūsas, 72 stundas, bez sarkanas rūsas.
ROHS/sasniedzamības atbilstība: Visiem materiāliem (skrūvju korpusam, apšuvumam) jāatbilst ES ROHS noteikumiem, un ir jāsniedz trešais - partijas pārbaudes ziņojums.
Iepakojums: blistera paplāte/rullīša iepakojums/somas + papīra kaste. Nepieciešama anti - sajaukšana un aizsardzība pret skrāpējumiem.
Identifikācija un izsekojamība: etiķete tiks piestiprināta pie kartona ārpuses, norādot produkta nosaukumu, specifikāciju, daudzumu un partijas numuru, lai atvieglotu ražošanas izsekojamību.
V. Piegādājamas prasības
2D produktu rasējumi: PDF un DWG formātos, ieskaitot visas galvenās izmēras, pielaides, materiālus, virsmas apstrādes, tehniskos standartus un citu informāciju.
Paraugi: Pirms pirmās masveida ražošanas partijas sākuma ir jāsniedz vismaz 50 katras specifikācijas paraugi apstiprināšanai (izmēru, izskata un izmēģinājuma montāžas pārbaude).
Testa ziņojums: tiks sniegts pirmais - raksta pārbaudes ziņojums, ieskaitot pilnu dimensiju pārbaudi, sāls izsmidzināšanas testa pārskatu un materiāla ziņojumu.
Minimālais pasūtījuma daudzums un piegādes laiks ir skaidri jādefinē.
Šīs pielāgošanas kodols ir "plānas galvas" un "K - tipa plastmasas pavediena kombinācija". Plānā galva atrisina estētiskas un strukturālas problēmas ierobežotās telpās un plānas - sienu dizainparaugus. K - tipa diegs nodrošina ātru ieskrūvēšanu plastmasas materiālos, augstu vilkšanu - out pretestību un lielisku pretestību plaisā.
Tāpēc tā nav tikai vienkārša skrūve, bet arī efektīvs, uzticams un precīzs savienojuma risinājums, kas pielāgots mūsdienu plastmasas produktu nozarei, īpaši patēriņa elektronikas un sadzīves tehnikas nozarēm.
