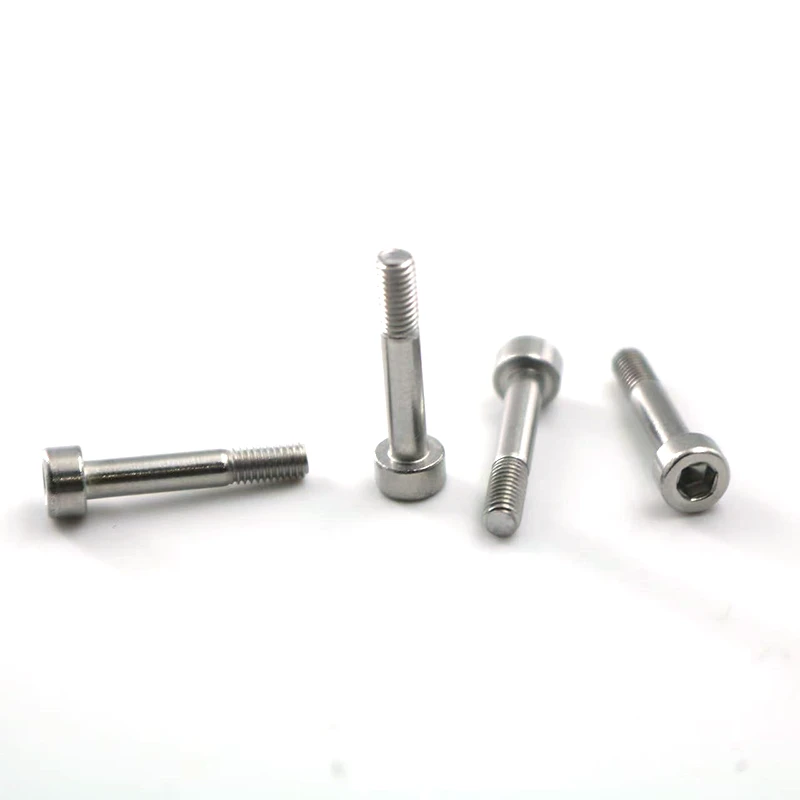

Kauss - Head Hexligzdas skrūvesAr pusi - vītnes solis ir parasts mehānisks stiprinājums. Šis ir visaptverošs ceļvedis pielāgotajam kausam - galvas heksa ligzdas skrūvēm, kas aptver visus svarīgos aspektus, sākot no galvenajiem parametriem līdz ražošanas procesam līdzsvarotā veidā.
Vītņu specifikācijas:
Nominālais diametrs: M3, M4, M5
Vītnes solis: pietiek ar standarta soli.
M3 standarta solis: 0,5 mm
M4 standarta solis: 0,7 mm
M5 standarta solis: 0,8 mm
Vītnes tips: metriskā rupja (m)
Vītnes garums: puse (daļējs pavediens)
Vārpstas diametrs: parasti vienāds ar nominālo diametru vai ļoti tuvu tam.
Kopējais garums
Piemēram: M4X20 (nominālais diametrs 4 mm, kopējais garums 20 mm).
Kopējais garums=Vītnes garums (l₁) + vārpstas garums.
Galvas un sešstūra ligzdas izmēri:
Galvas diametrs (Dₖ): standarts (piemēram, M4 galvas diametrs ir aptuveni 7 mm) ir pietiekams.
Galvas augstums (k): ievērojiet standartu.
Sešstūra kontaktligzdas dziļums: Mēs iesakām standarta dziļumu, lai nodrošinātu atbilstošu griezes momenta transmisiju. Pēc īpašām griezes momenta prasībām ir pieejams dziļāks dziļums.
Materiāls un mehāniskās īpašības (pakāpes):
Materiāls
Parastā izvēle: oglekļa tērauds (Q235/10B21), zemas izmaksas un plaši izmantots.
Stipruma prasība: leģētā tērauds (SCM435/35CRMO), ko izmanto augstām - stiprības pakāpēm.
Prasība Rūsai pretestībai: nerūsējošais tērauds, parasti A2-70 (304 nerūsējošais tērauds) vai A4-80 (316 nerūsējošais tērauds).
Veiktspējas pakāpe:
Oglekļa tērauds: parastās pakāpēs ietilpst 4,8, 8,8, 10,9 un 12,9. Jo lielāks skaits, jo lielāks spēks. 8.8 pakāpe ir parasti izmantota augsta - stiprības pakāpe.
Nerūsējošais tērauds: pakāpes apzīmējums, piemēram, A2-70, norāda uz minimālo stiepes izturību 700 MPa.
Virsmas apstrāde
Melnošana/oksidācija: tumši melns izskats, rūsas pamata izturība, zemas izmaksas.
Cinkojošs
Zils - Baltais cinks: spilgts sudraba izskats, mērena rūsas izturība.
Krāsains cinks: zaigojošs izskats, augstāka rūsas izturība pret zilu - balts cinks.
Melns cinks: melns izskats, lieliska pretestība rūsai.
Niķeļa pārklājums: sudrabains - balts izskats, lieliska nodiluma izturība un pretestība rūsā, kas piemērota lietošanai noteiktā ķīmiskā vidē.
Dacromet/cinks - hroma pārklājums: īpaši augsta izturība pret koroziju, nav ūdeņraža riska, bet ar matētu pelēku {- sudraba izskatu.
Šie priekšmeti nav obligāti atkarībā no jūsu vajadzībām.
Tolerances prasības: ja vien nav nepieciešama precizitātes montāža, standarta pielaides ir pietiekamas.
Virsmas defekti: nav nepieciešami urbumi, plaisas vai rūsa.
Eļļošana: vai ir pirms - uzklāta smērviela (piemēram, neilona pārklājums vai smērviela), kas nepieciešama vieglāk savilkšanai?
Magnētisms: dažiem lietojumiem (piemēram, elektronikai) var būt nepieciešami - magnētiskās skrūves, kas prasa izmantot īpašu nerūsējošo tēraudu un kontrolētu apstrādi.
Īpaša pārbaude: vai ir nepieciešama ūdeņraža ekstremitāšu pārbaude?
Pielāgota procesa un biznesa informācija
Zīmēšanas nodrošinājums: Vislabākā pieeja ir sniegt detalizētu PDF vai DWG zīmējumu, atzīmējot visas atslēgas izmērus (kopējais garums, vītnes garums, galvas izmērs utt.), Materiāls un virsmas apdares prasības. Attēls ir tūkstoš vārdu vērts.
Citāti pieprasījums un parauga sagatavošana: norādiet iepriekš minēto tehnisko parametru sarakstu un rasējumus diviem vai trim profesionāliem stiprinājumu piegādātājiem un pieprasījuma cenas. Apstipriniet instrumentu maksas (ja ir pieejami {- standarta izmēri), vienības cena, minimālais pasūtījuma daudzums (MOQ) un piegādes laiks. Pieprasiet piegādātāju paraugus apstiprināšanai.
Skaidri strukturēta un atbilstoši detalizēta tehniskā specifikācija ļauj efektīvi sazināties ar piegādātājiem, samazina ražošanas kļūdas un pārpratumus un nodrošina, ka saņemat stiprinājumus, kas ir lieliski piemēroti jūsu lietojumprogrammai.
