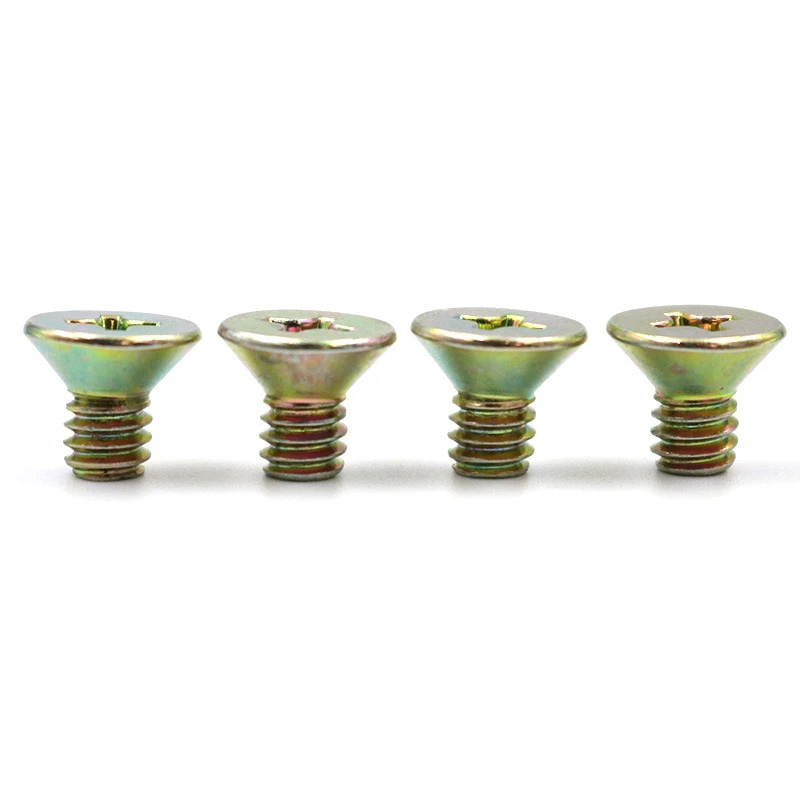

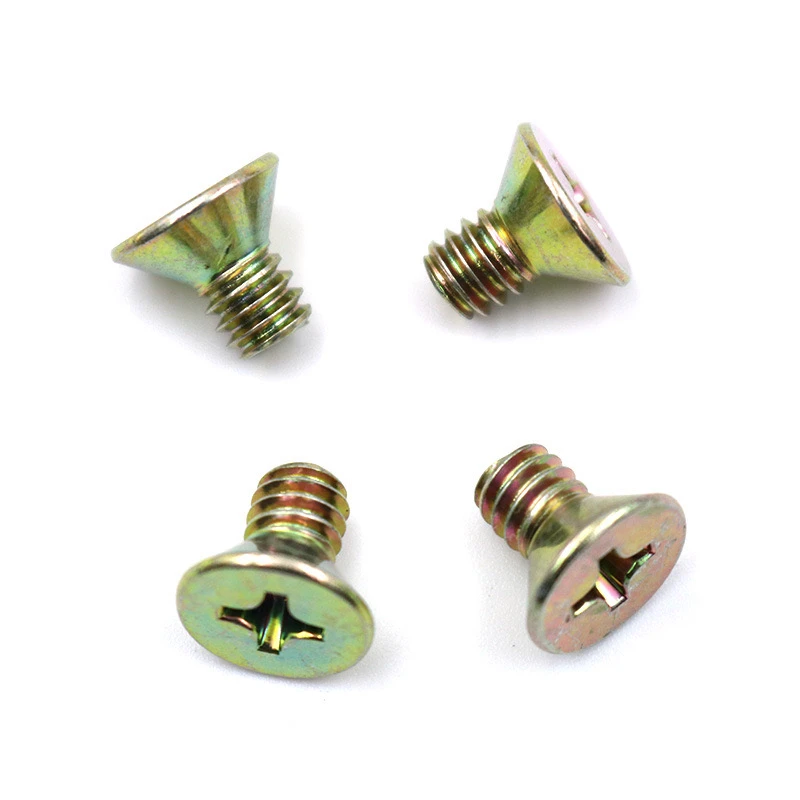

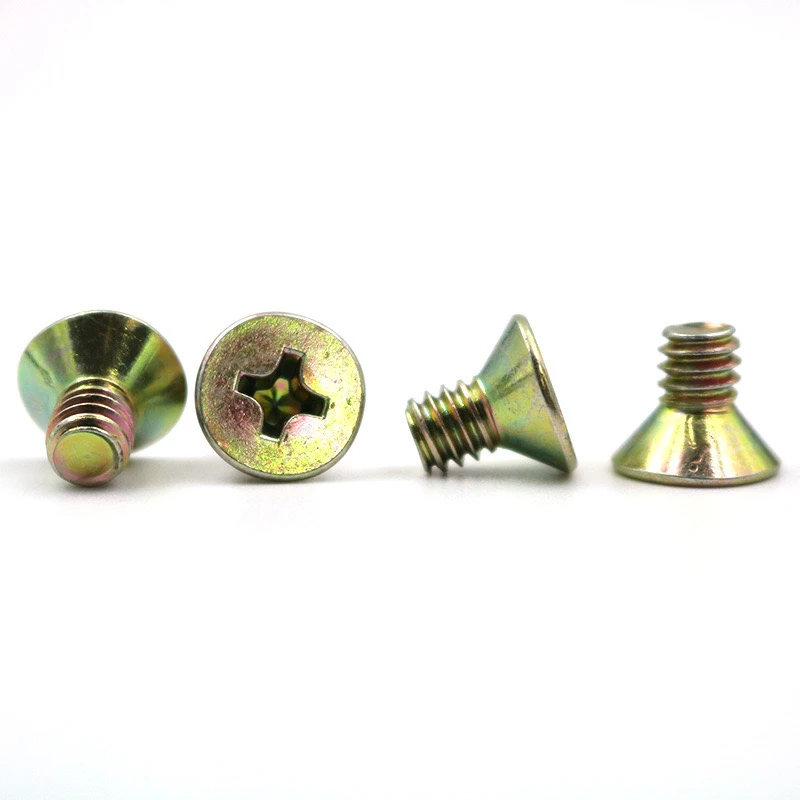

Oglekļa tērauds, cinka pārklātsCross-Countersunk mašīnas skrūvestiek plaši izmantoti mehāniskajā montāžā, elektroniskajā aprīkojumā, mēbelēs un citos laukos. Zemāk ir detalizēts to pielāgošanas prasību skaidrojums, ko slāņos uzrāda tehniskā loģika.
I. Pamatizdevumi
Vītņu specifikācijas
Metriskie standarti: M2.5, M3, M4, M5, M6 un M8, ir pieejamas pilnas vai daļējas pavedienu opcijas.
Vītnes piķis: rupja ir noklusējums; Smalkam skaņdarbam nepieciešama specifikācija.
Galvas tips
CounterSunk galva: 90 grādu galvas konusveida leņķis, skalošanas montāža
Plakanā galva: šķērsojiet padziļinājumu virsū
II. Materiāli un virsmas apstrāde
Bāzes materiāls:
Oglekļa tērauda pakāpes: 1008/1010 (noklusējums), 10B21 (augstas izturības izvēles)
Cietība: HRB 70-95 (mērenība HRC 22-32)
Pārklājums: Krāsains cinka pasivācija: biezums 5-8 μm, sāls izsmidzināšanas tests ir lielāks vai vienāds ar 96 stundām (neitrāls sāls aerosols)
Papildu papildu prasības: blīvēšanas apstrāde (pastiprināta korozijas aizsardzība), apstrāde ar ūdeņradi bez apjoma (obligāta augstas izturības tēraudam)
III. Galvenās dimensijas pielaides
Vienumu standarts (ISO 4762) pielāgojama precizitāte
Galvas diametrs ± 0,1 mm ± 0,05 mm
Šķērso padziļinājumu dziļums ± 0,15 mm ± 0,1 mm
PIEEJAMA PIEVIENOTĀJU BANDA 6G (noklusējuma), pieejams 4 stundu/6 stundu pakalpojums
Iv. Īpašas pieprasījuma iespējas
Galvas marķējums:
Lāzera marķējums (ražotāja logotips, specifikācijas numurs utt.), Reljefs/atdalīts apzīmogojums (dziļums mazāks vai vienāds ar 0,1 mm)
Veiktspējas sertifikāti
Mehāniskās īpašības: atbilst ISO 898-1 4.8/8.8 klasei
Vides atbilstība: ROHS/Reach (nepieciešama materiāla sertifikācija)
Iepakojums: lielapjoma (kartona/austā soma)
Boxed (PVC kārba ar pretreprēdtu papīru, 100-500 gabali uz kastīti)
Tapēšana (piemērota SMT automatizācijai)
V. Kvalitātes kontroles galvenie punkti
Pilnas pārbaudes priekšmeti: Thread Go/No-Go mērītāji, galvas izmēri, adhēzijas pārklājums (šķērsgriezuma metode)
Paraugu ņemšanas biežums: sāls izsmidzināšanas tests: lielāks vai vienāds ar 3 gabaliem vienā partijā; Cietības tests: 1 gabals uz 1000 gabaliem
Vi. Piegādes laiks un MOQ
Prototipēšanas cikls: 3-5 dienas (pieejami 3-10 paraugi)
Masveida ražošanas laiks: 15-20 dienas (<500,000 pieces)
Minimālais pasūtījuma daudzums
Regulāras specifikācijas: 5000 gabalu/specifikācija
Īpašie izmēri/pārklājumi: 10 000 gabalu un augšup
Vi. Sagatavošanās laiks un MOQ
Prototipēšana sagatavošanās laiks: 3-5 dienas (pieejami 3-10 paraugi)
Masveida ražošanas laiks: 15-20 dienas (<500,000 pieces)
Minimālais pasūtījuma daudzums: 5000 gabalu/specifikācija
Īpašie izmēri/pārklājumi: 10 000 gabalu un augšup
Zīmējumu vai paraugu iesniegšana prioritāšu piešķiršanai esošajām veidnēm, samazinot pelējuma veidošanas izmaksas. Augstas izturības lietojumiem mēs iesakām 10b21 materiālu ar 8,8 klases apstrādi.
