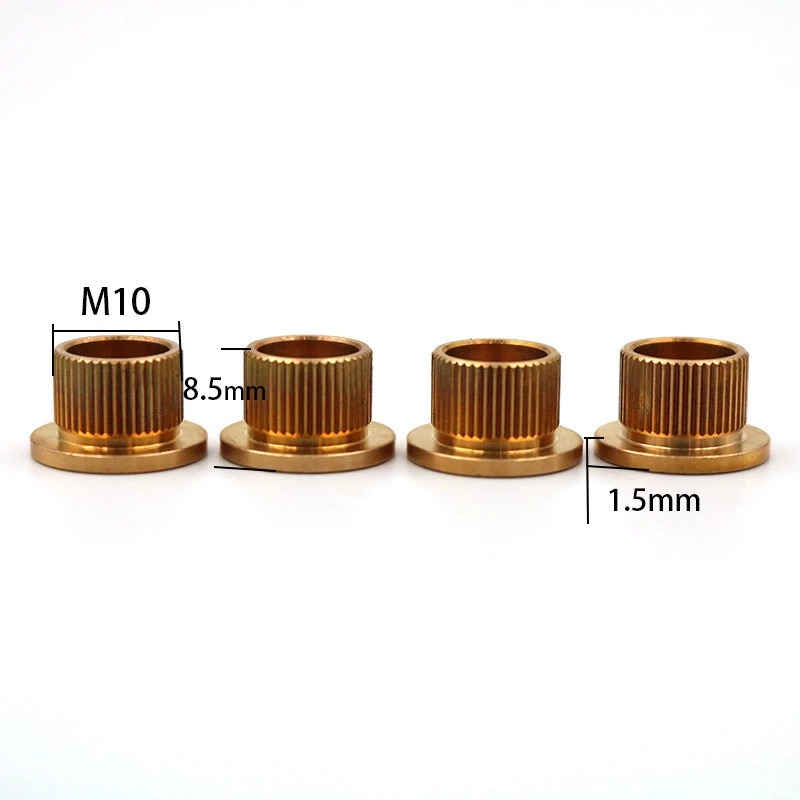

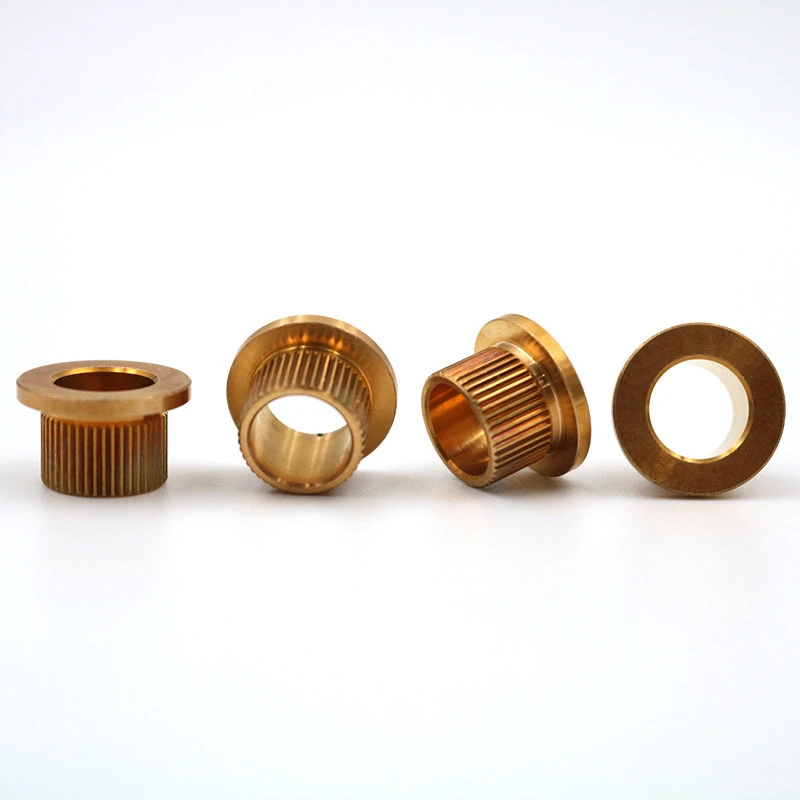

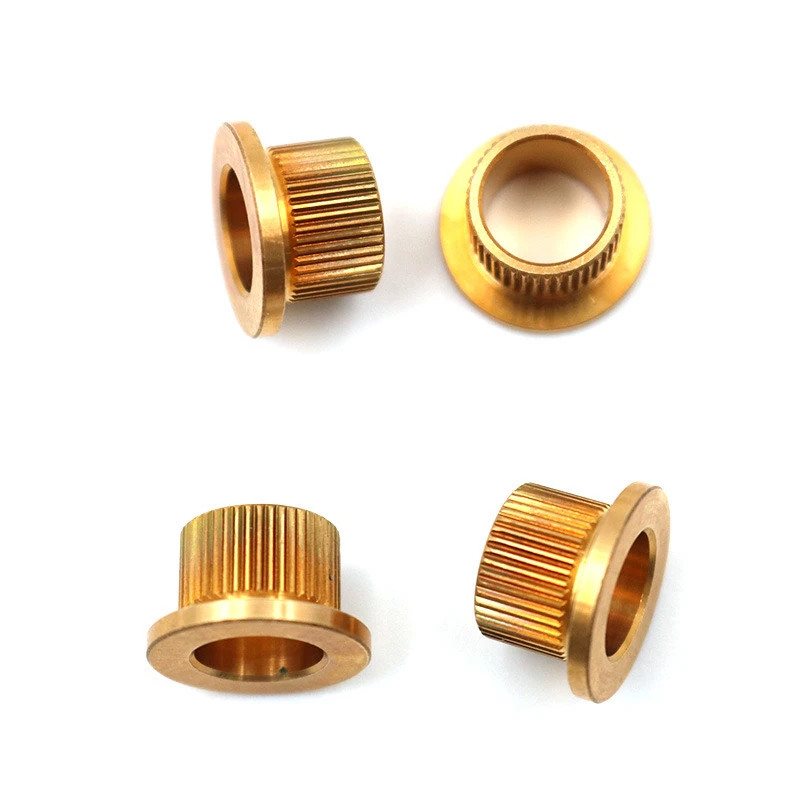

PūtējsSTEP atloka kniedes ir īpaši izstrādātas kniedes, kas apvieno vairākas strukturālās un funkcionālās pazīmes. Tos galvenokārt izmanto lietojumprogrammās, kurām nepieciešama stiprināšana, pretslīdes īpašības vai estētika. Šis ir detalizēts to pielāgošanas apraksts, skaidri strukturēts un koncentrējies uz galvenajiem parametriem un piesardzības pasākumiem.
I. Pamatizdevumi
Materiāls
Misiņa pakāpe: H62. Nepieciešama materiālu sertifikācija (nepieciešama ROHS/Reach sertifikācija).
Virsmas apstrāde: dabiskā laka/niķeļa pārklājums (biezums lielāks vai vienāds ar 5 μm)/pasivācija oksidācijas aizsardzībai.
Strukturālie parametri
Soļa dizains
Galvas diametrs: klientu nodrošināts zīmējums vai specifikācija.
Vārpstas diametrs: parasti par 0,5-1 mm mazāks par galvu.
Solis augstums: 1-3 mm (regulējams, pamatojoties uz montāžas klīrensu).
Knurl tips: taisna/dažādu graudu knurlings (ieteicamais piķis 0,6 mm, zoba augstums 0,2 mm paaugstinātām pretslīdes īpašībām).
Kalna laukuma garums: 1/3-1/2 no kopējā kāta garuma (nepieciešama gala stāvokļa tolerance ± 0,2 mm).
Veiktspējas specifikācijas
Stiepes izturība: lielāka vai vienāda ar 300 MPa (tipiska H62 misiņa vērtība). Bīdes spēks: lielāks vai vienāds ar 2000 n (jāpārbauda, pamatojoties uz lietojumprogrammas scenāriju).
II. Galvenās apstrādes metodes
Aukstā virziens: galva un solis ir integrāli izveidotas, lai izvairītos no metināšanas. Knurling ir jāpabeidz pēc pagrieziena pabeigšanas, lai novērstu urbumus.
Tolerances kontrole
Diametra tolerance: ± 0,05 mm (precizitātes montāžas prasība).
Kopējais garums (L): ± 0,1 mm (standarta izmēriem, piemēram, 10 mm/15 mm).
Īpašas prasības
Atloka šifrs: 0,3 x 45 grādi (lai izvairītos no montāžas skrāpējumiem). Iekšējais vītne/caur caurumu: ja nepieciešama iepriekšēja dzirnīšana, norādiet vītnes izmēru (piemēram, M4) vai cauruma diametru (Ø2 mm ± 0,05).
III. Pārbaudes standarti
Dimensiju pārbaude
Izmantojiet projektora/CNC 3D skeneri, lai pilnībā pārbaudītu pirmo partiju (turpmākā nejaušā pārbaude 5%).
Koncentrējieties uz pīkstošā zoba profila integritātes pārbaudi (trūkstošiem zobiem vai sabrukušām malām).
Funkcionālā pārbaude
Sāls smidzināšanas tests: nav rūsas pēc 48 stundām (niķeļa pārklājums).
Griezes momenta tests: imitē uzstādīšanu un pievilkšanu (ja ir nepieciešams lielāks vai vienāds ar 3 n · m).
V. FAQ
Projektēšanas konflikti: attālumam starp saspiesto zonu un soli jābūt lielākam vai vienādam ar 1 mm, lai izvairītos no stresa koncentrācijas.
Materiālu alternatīvas: ja nepieciešama lielāka izturība, ieteicams alumīnija bronza (C95400, 30% augstākas izmaksas).
Sertifikācijas prasības: Automobiļu/medicīnas rūpniecībai nepieciešama ISO 9001 vai IATF 16949 sertifikācija.
Lai izvairītos no komunikācijas kļūdām, ieteicams nodrošināt 2D rasējumus vai 3D modeļus, un ir norādīts kritisko izmēru prioritāšu noteikšana.
Šis produkts arī līdzsvaro uzstādīšanas efektivitāti un vides savietojamību, padarot to par ļoti funkcionālu risinājumu misiņa stiprinājumu vidū.
