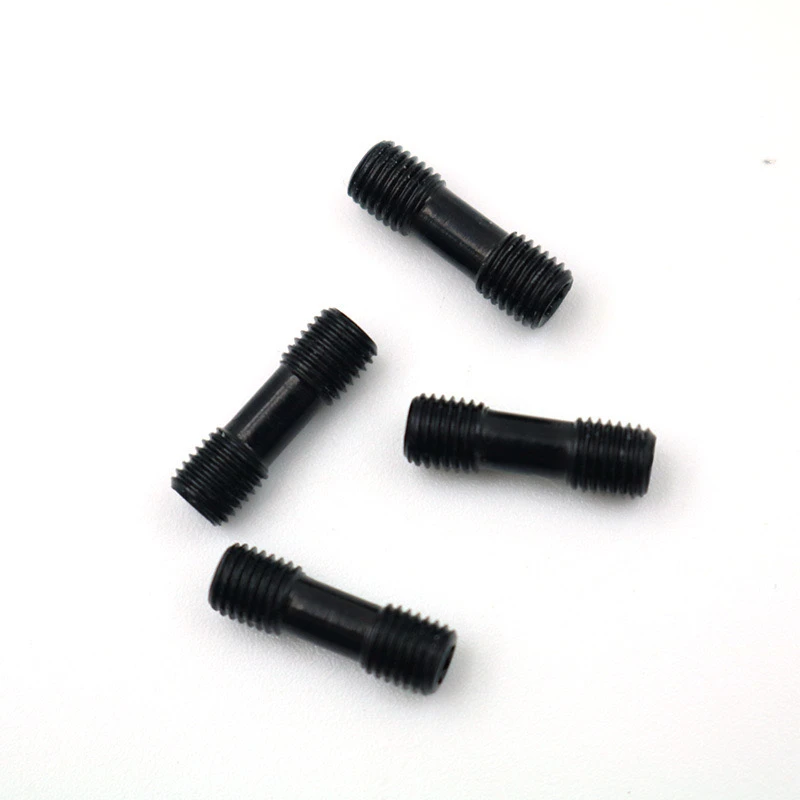

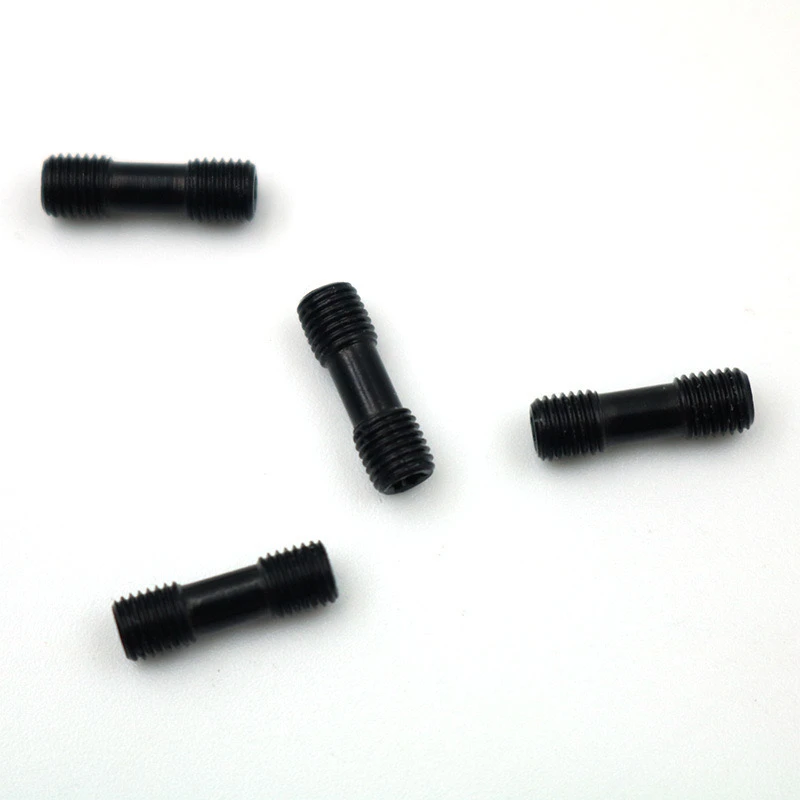

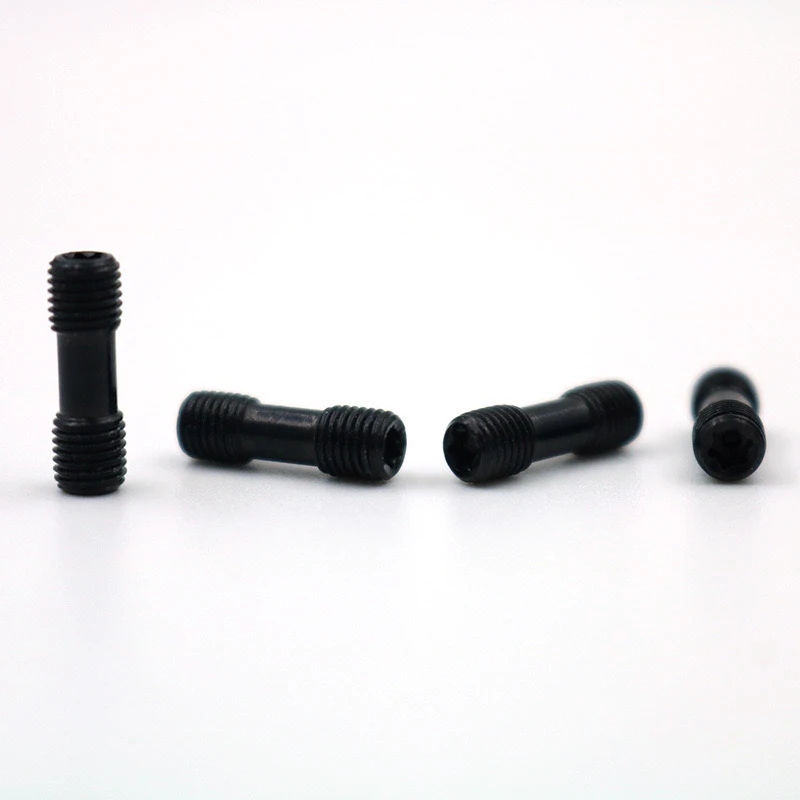

Shims un nestandarta tapasskrūvju skrūveIzmanto 12,9 klases CNC pagrieziena instrumenta joslu piederumos ir galvenie funkcionālie komponenti precīzas apstrādes apstrādē. Tālāk aprakstītas to pielāgošanas prasības.
1. Pamata parametri
Materiāls: 12,9 klases leģēta tērauds
Virsmas apstrāde: melnādains/niķelēts/Dacromet (izvēloties, pamatojoties uz korozijas aizsardzības prasībām; melnākais ir noklusējums).
Cietība: HRC 39-44 (nodrošinot augstas izturības un izturības līdzsvaru)
Vītņu specifikācija: nestandarta tapas pavediens.
Vītņu precizitāte: 6G pakāpe
Kopējais garums: pielāgots, pamatojoties uz shim biezumu
2. strukturālais dizains
Galvas tips: ārēja sešstūra vai cilindriska plakana galva abos galos.
Pārejas sekcija: starpposma pulētajam stieņa diametram jābūt mazamam nekā nelielam pavedienam, lai izvairītos no traucējumiem.
Zema rieva: pavediena beigās tiek apstrādāta zemūdens rieva.
3. Īpašās prasības
Ārstēšana ar pretslošanos: ir pieejamas izvēles vītņu hermētiķis pirms pārklāšanas vai bloķēšanas rievas.
Marķējums: materiāla pakāpes (12.9) un specifikācijas (piemēram, M5-M6) lāzera marķējums
Iepakojums: Rūsa necaurlaidīga eļļa + vakuuma maiss, 50 gabali/kaste (vai pēc klienta pieprasījuma)
4. Pārbaudes standarti
Izmēra pārbaude: pavedienu pārbaude ar Go/No-GO mērītājiem, galvenie izmēri, kas izmērīti ar trīsdimensiju koordinātu mērīšanu
Veiktspējas pārbaude: stiepes un griezes momenta pārbaude tiek veikta nejaušiem paraugiem.
Sāls izsmidzināšanas tests: pārklājumam jāiziet 48 stundu neitrāls sāls smidzināšanas tests (pēc izvēles).
5. Piegādes un pēcpārdošanas pakalpojums
Parauga laika paraugs: 3-5 Darba dienas (sniegti 3 bezmaksas paraugi)
Lielapjoma piegāde: 15-20 dienas (pasūtījuma daudzums> 1000 gabalu)
Garantija: Bezmaksas nomaiņa 12 mēnešu laikā materiālu defektu dēļ
Lai nodrošinātu savietojamību starp nestandarta skrūvi un SHIM/instrumentu īpašnieku, ir nepieciešams instrumentu turētāja saskarnes zīmējums vai fizisks paraugs.
Izmantojot iepriekš minēto dizainu, abi kopā nodrošina CNC rīku uzticamību augstas slodzes apstrādē, kas ir īpaši piemērota precizitātes ražošanas laukiem, piemēram, kosmosam, veidnēm utt.
