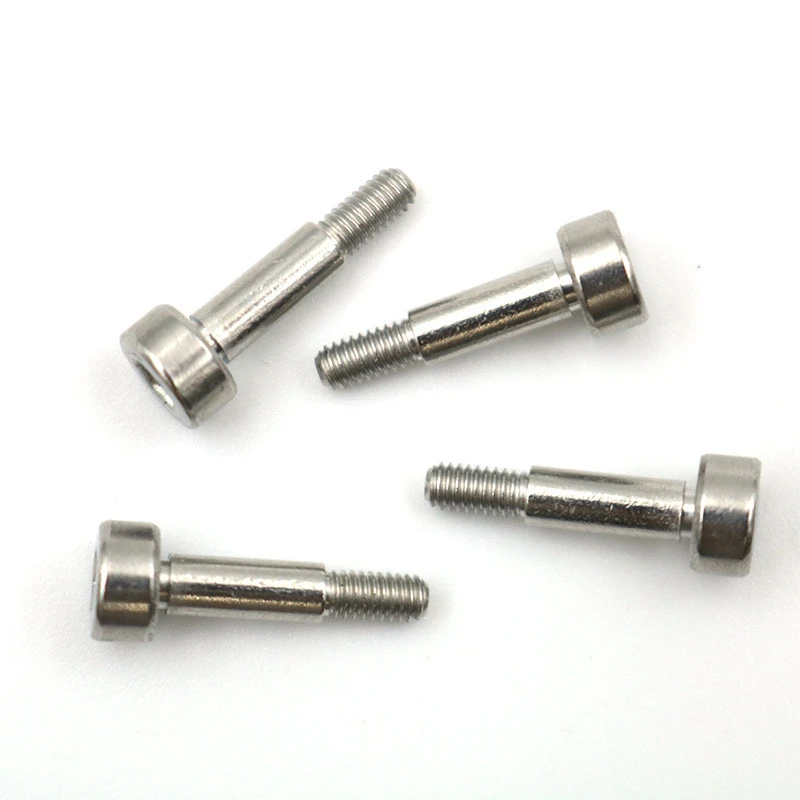

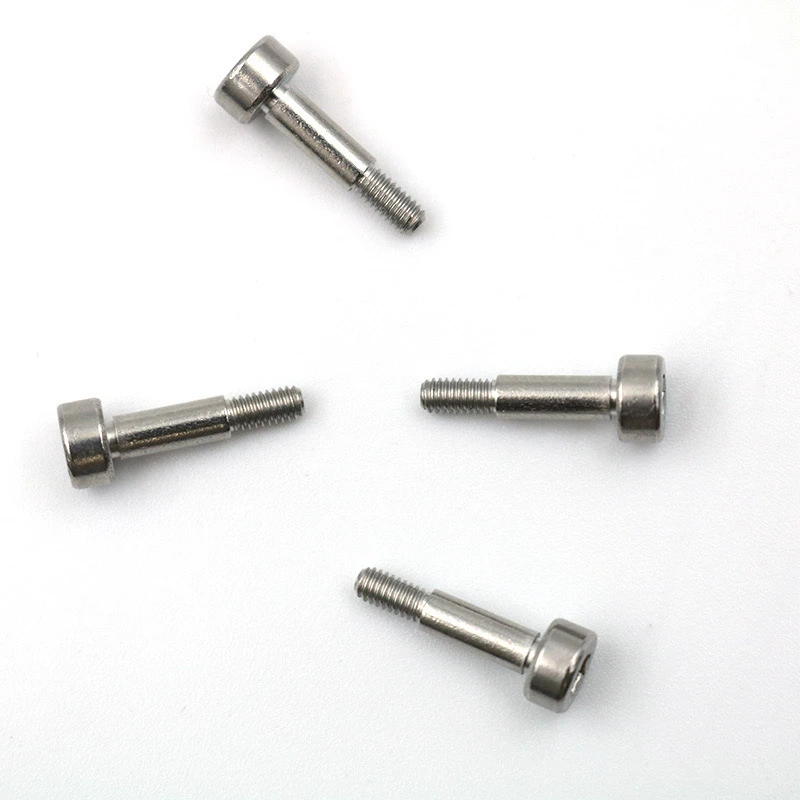

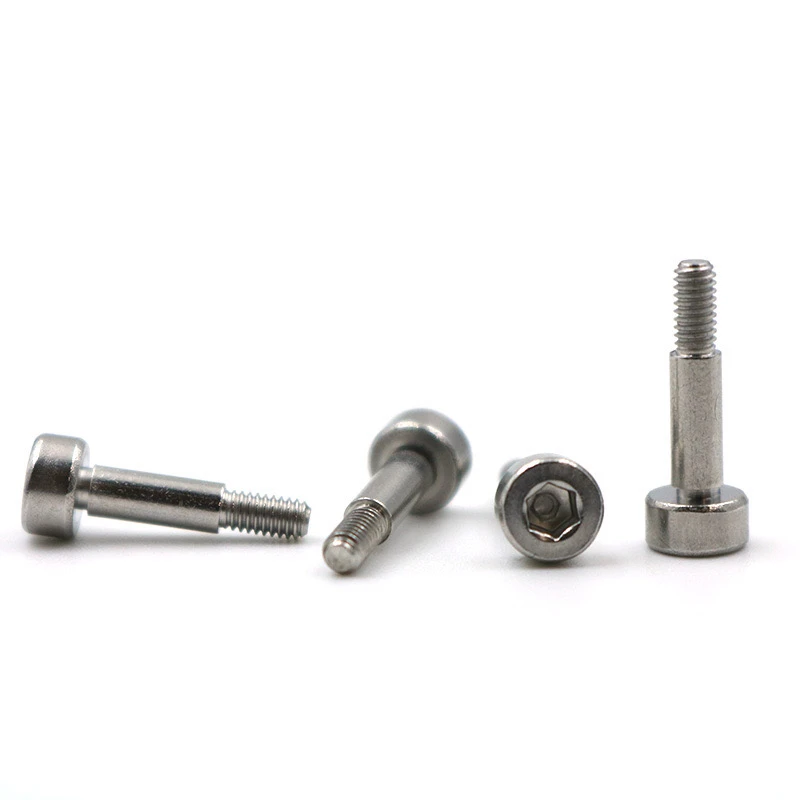

2-56 uncnerūsējošā tērauda sešstūra ligzdas galvas vāciņa skrūveir precīzs stiprinājums, kas paredzēts ap vārpstas plecu. Tas ir piemērots montāžas lietojumiem, kuriem nepieciešama pozicionēšana, ierobežošana vai īpašas mehāniskās īpašības. Zemāk ir detalizēts tā pielāgoto prasību apraksts.
1. Pamata parametru prasības
Vītņu specifikācija: 2-56 UNC.
Materiāls: pieejams 304/316 nerūsējošā tēraudā, norādot rūsas pretestības pakāpi. Pieejami arī tādi materiāli kā titāna sakausējums un leģētā tērauds.
Virsmas apstrāde: pasivācija, niķeļa pārklājums, elektropolēšana, PTFE pārklājums utt.
II. Strukturālās iezīmes
Galvas dizains
Hexagon ligzdas specifikācijas: 0,05 "vai pielāgojamas.
Galvas diametrs: standarta 4,0 mm (regulējams).
Galvas augstums: 2,0 mm (jāatbilst sešstūra kontaktligzdas dziļumam).
Plecs/gumijas plecs
Pulēts stieņa diametrs: φ2,5 mm ± 0,02 mm (jābūt lielākam par galveno vītnes diametru).
STEP Augstums: 1,5 mm (nepieciešama pielaide ± 0,05 mm).
Apstāšanās funkcija: nodrošina vienmērīgu pāreju starp pakāpiena virsmu un vītni, darbojoties kā mehāniska pietura.
Vītnes garums: pielāgojams, pamatojoties uz montāžas prasībām (piemēram, 5 mm, 8 mm utt.).
Kopējais garums: jānorāda (piemēram, 12 mm, ieskaitot galvu, slīpētu stieni un vītņotas sastāvdaļas).
III. Galvenās procesa prasības
Tolerances standarti: Poled Rod: H7 tolerance.
Vītne: atbilst ANSI B1.1 standartam, Go/No-go gabarīta pārbaudei.
Koncentriskums: novirze starp pulēto stieņu un vītnes asi, kas ir mazāka vai vienāda ar 0,03 mm.
Virsmas apdare: pulēts stienis: ra mazāks vai vienāds ar 0,8 μm (spoguļa pagriešana vai slīpēšana). Vītņots: ra mazāks vai vienāds ar 1,6 μm.
Siltuma apstrāde: ja nepieciešams, norādiet cietību (piemēram, 316 nerūsējošā tērauda šķīdumu, HRC 22-28).
Iv. Pārbaude un sertifikācija
Pilnas pārbaudes priekšmeti: izmēru tolerance, diega go/bez-go, virsmas defekti (plaisas/burrs).
Vietas pārbaudes priekšmeti: sāls izsmidzināšanas tests (piemēram, 48 stundu neitrāls sāls aerosols), materiāla spektrālā analīze.
Sertifikācija: nodrošina materiāla kvalitātes testa pārskatu (MTC) un mehānisko īpašību testa pārskatu (piemēram, stiepes izturība lielāka vai vienāda ar 700MPa).
V. Iepakojuma un piegādes iepakojuma metode: blistera paplāte (pretkļūda), vakuuma maiss (antioksidācija) vai atbilstoši klienta prasībām.
Etiķetes identifikācija: partijas numurs, materiāls, specifikācijas, daudzums.
Minimālais pasūtījuma daudzums: 500–1000 gabali (apgrozāmi maziem izmēģinājumu braucieniem).
Veiktspējas laiks: 15-20 dienas (ar to apstiprinot pelējuma/procesa grūtības).
Vi. Piezīmes
Īpašas prasības: ja to izmanto augstas temperatūras/korozīvā vidē, materiāla vai procesa pielāgošanai ir nepieciešams iepriekšējs paziņojums.
Zīmēšanas apstiprinājums: ieteicams CAD rasējumi vai shēmas ar galvenajām izmēriem.
Prototipa posms: 3-5 paraugi tiek nodrošināti, lai pārbaudītu izmērus un funkcionalitāti.
Iepriekš minēto informāciju var vēl vairāk rafinēt, pamatojoties uz faktisko lietojumprogrammas scenāriju (piemēram, medicīnisko aprīkojumu, precīzu instrumentu). Ieteicams sazināties ar piegādātāja detaļām, piemēram, slodzes prasībām un montāžas metodi (piemēram, iejaukšanās piemērotībai ir jāpielāgo slīpētā stieņa tolerance).
