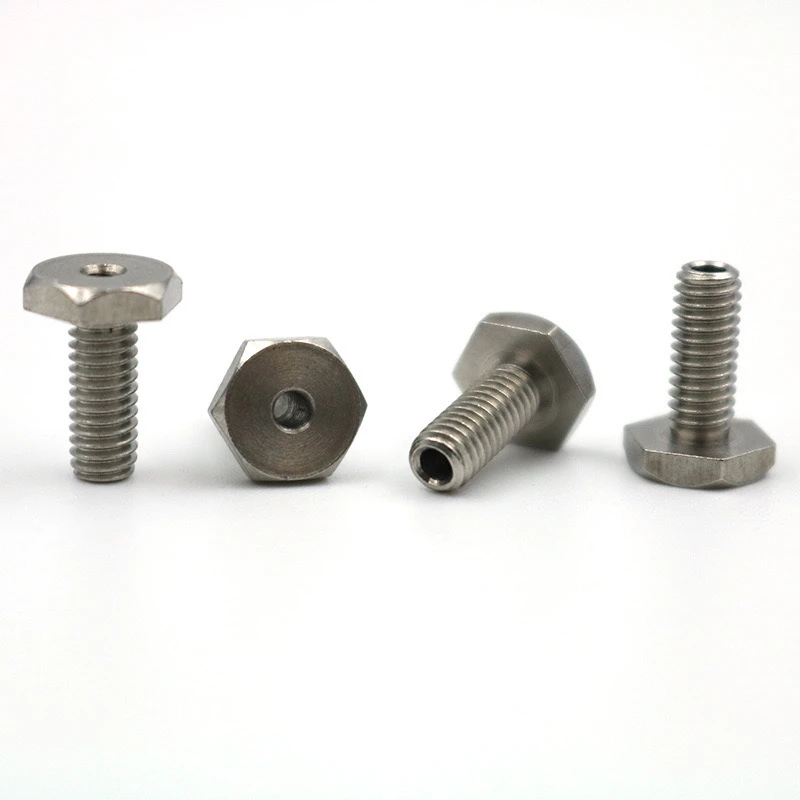

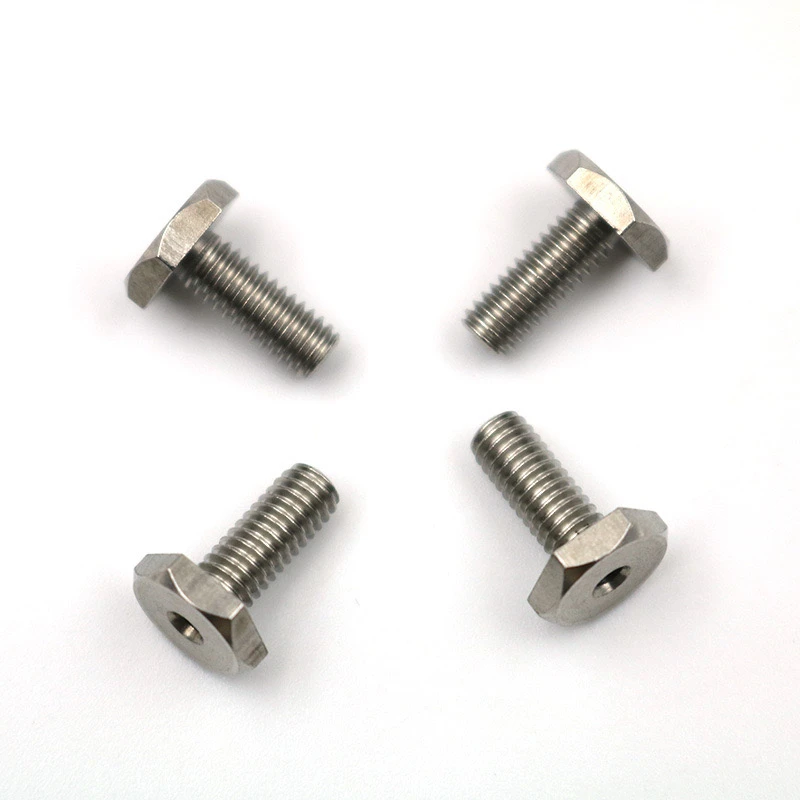

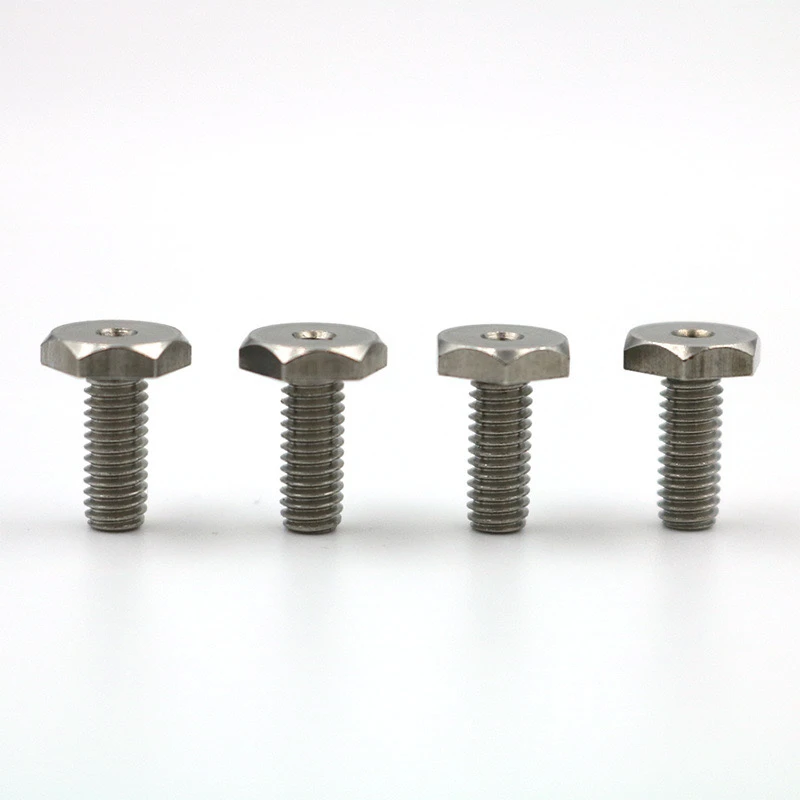

303 nerūsējošais tēraudsnestandarta pagrieziena daļas (ārējais sešstūrs/iekšējās/ārējās/dobas skrūves) ir īpaši izstrādāti stiprinājumi. Šis ir detalizēts tā pielāgošanas apraksts, kurā ņemta vērā gan profesionalitāte, gan praktiskums.
1. Pamata pielāgošanas parametri
Materiālo prasības
303 Nerūsējošais tērauds (viegli sagriezts tips), un ir nepieciešams materiāla ziņojums.
Papildu papildu ārstēšana: pasivācija, kas var uzlabot izturību pret koroziju
Konstrukcijas tips
Ārējais sešstūra galva: platums pāri dzīvokļiem, biezums
Iekšējais/ārējais pavediens: pavedienu specifikācijas (metriskās/imperatora/amerikāņu standarts), precizitātes pakāpe (6H/6G)
Dobs dizains: caur cauruma iekšējo diametru, sienas biezuma tolerance
Galvenā izmēra tolerance
Ārējais diametrs: ± 0,05 mm (precizitātes pagrieziena daļas)
Garums: ± 0,1 mm (mazāks vai vienāds ar 50 mm), ± 0,2 mm (＞ 50mm)
Koaksialitāte: mazāka vai vienāda ar 0,03 mm (dobām skrūvēm ir nepieciešams īpašs marķējums)
Virsmas apstrāde
Noklusējums: dabiska pulēšana (ra mazāka vai vienāda ar 0,8 μm)
Pēc izvēles: niķeļa pārklājums (5-10μm), elektrolītiskā pulēšana (medicīniskā pakāpe)
II. Piezīmes par nestandarta dizainu
Īpašas prasības pavedieniem
Neapstrādāta zobu tipiem ir nepieciešami šķērsgriezuma rasējumi
Aizmugurējās rievas lielums ir jāatzīmē iekšējiem akliem caurumiem (ieteicams lielāks vai vienāds ar 1,5 reizes lielāku punktu)
Mehāniskās īpašības
Stiepes izturība lielāka vai vienāda ar 500MPA (pirms paziņojuma, ja nepieciešama termiskā apstrāde)
Galvas griezes momenta tests (saskaņā ar DIN 912 standarta vai klienta noteiktu vērtību)
Dobas struktūras pārbaude
Plūsmas tests (šķidruma daļām jānodrošina spiediena līmenis)
Sienas biezuma ultraskaņas testa pārskats (pēc izvēles)
III. Ražošanas un kvalitātes pārbaudes process
Apstrādes tehnoloģija
Pagrieziens: CNC Šveices mašīna (piemērota nelielām φ3-20 mm daļām)
Vītņu apstrāde: Die/ekstrūzijas veidne (ārējie zobi), krāna/vītņu frēzēšana (iekšējie zobi)
Kvalitātes kontrole
Pilnas pārbaudes priekšmeti: galvas izmērs, vītne Go/bez go gabarīta (Go/No-go)
Paraugu ņemšanas pārbaudes priekšmeti: sāls smidzināšanas tests (72H neitrāls sāls aerosols), cietība (HRB 70-90)
Dokumentu piegāde
Nepieciešams: Materiālu sertifikācija, dimensijas pārbaudes ziņojums, virsmas apstrādes procesa lapa
Izvēles: 3D zīmējumi (soļa formāts), PPAP faili (automobiļu rūpniecība)
Iv. Tipiski pielietojuma scenāriji
Medicīnas ierīces: dobas skrūves novirzīšanas caurulēm (nepieciešama elektrolītiska pulēšana)
Automatizācijas aprīkojums: nestandarta sešstūra detaļas servo motora uzstādīšanai
Pusvadītāji: īpaši augstas tīrības 303 nerūsējošā tērauda skrūves (vakuuma degazēšanas apstrāde)
V. citātu instrukcijas
Minimālais pasūtījuma daudzums: 50–100 gabali (izmēģinājuma ražošana). Veidnes var atvērt vairāk nekā 1000 gabaliem
Piegādes laiks: 7-15 dienas (koriģēts atkarībā no sarežģītības)
Maksa par pelējumu: nestandarta zobu tips/īpašas formas struktūra jāaprēķina atsevišķi
Paraugu vai CAD rasējumu nodrošināšana var paātrināt citāta procesu. Sarežģītām detaļām ieteicams parakstīt tehnisku vienošanos, lai noskaidrotu pieņemšanas kritērijus.
Izmantojot iepriekš minēto slāņaino analīzi, šādu nestandarta detaļu funkcionālo būtību un projektēšanas robežas var ātri satvert, kas ir ērti inženiertehniskai atlasei vai pielāgošanai komunikācijai.
