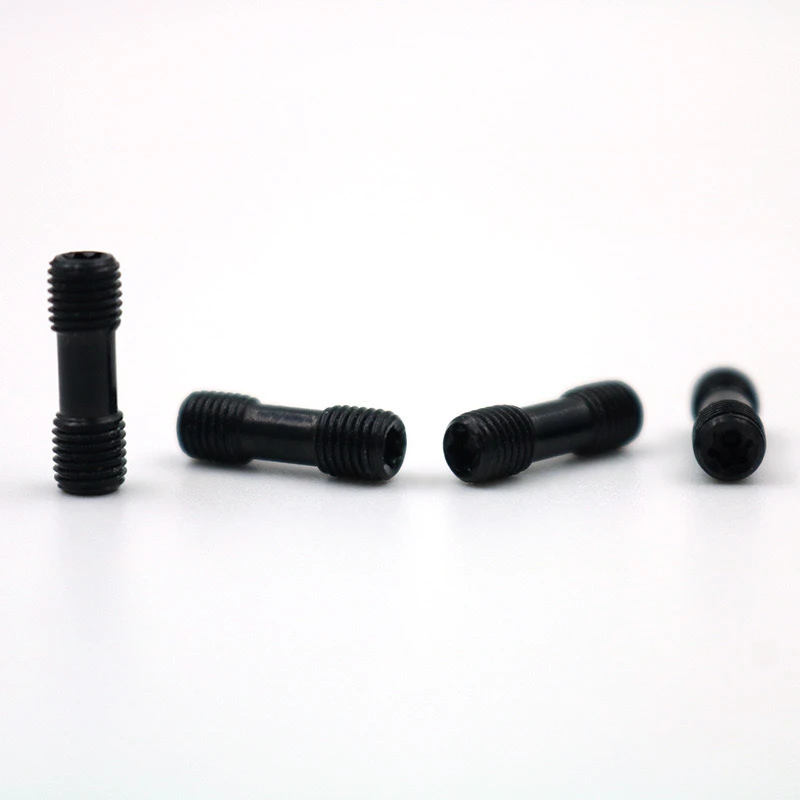

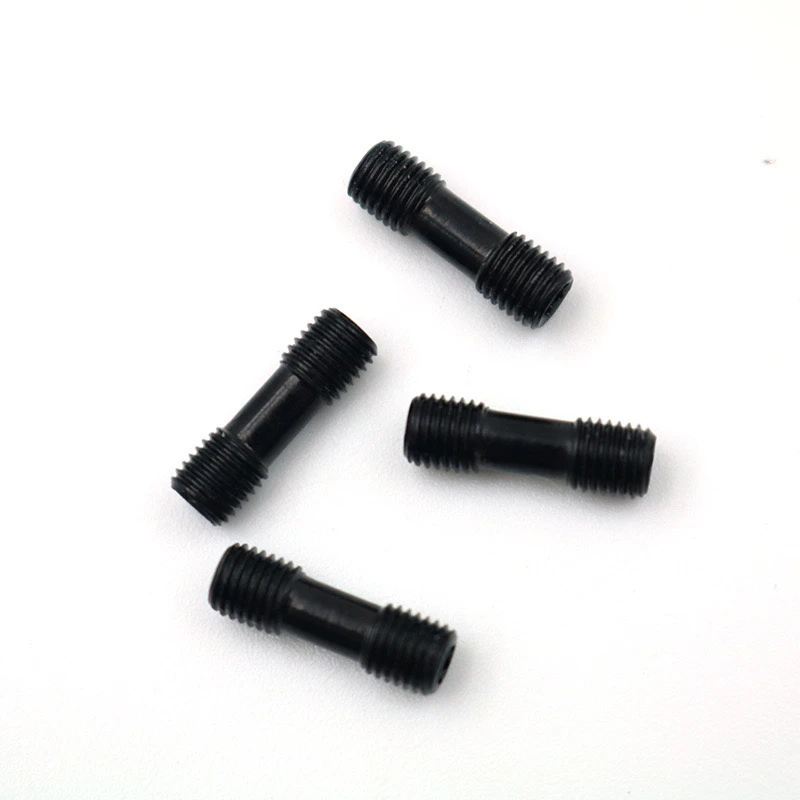

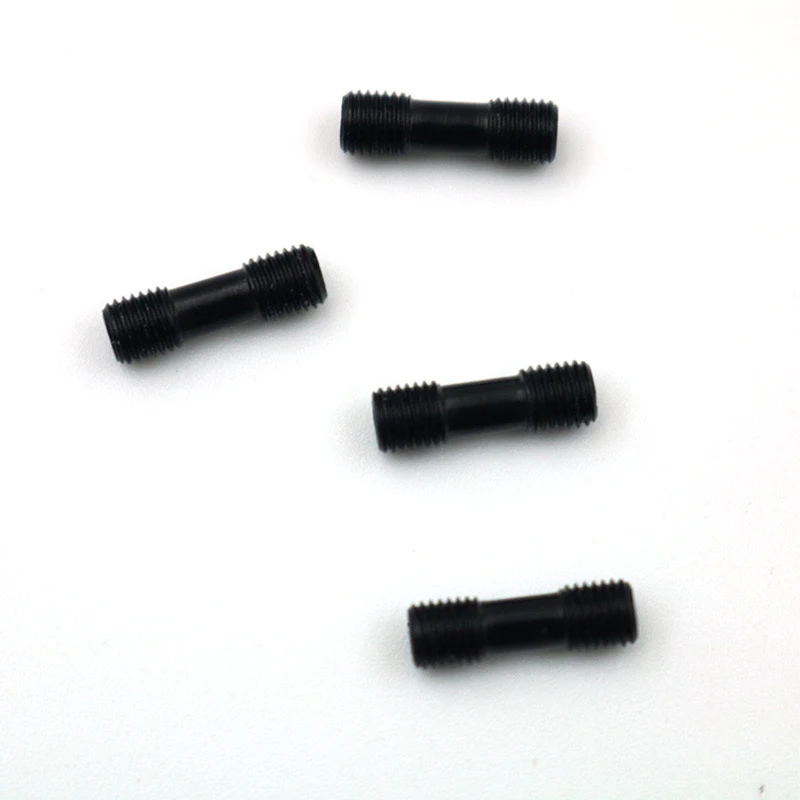

Nestandartadubultās galvas skrūves(M5/m6/m8) 12,9 līmeņa CNC rīka pagrieziena instrumentu joslu piederumi ir augstas stiprības stiprinājumi, ko izmanto instrumenta spilventiņa vai asmens fiksēšanai. Šie ir ar pielāgošanu saistīti jautājumi.
1. Pamata parametri
Materiāls: leģēta tērauda 42CRMO vai SCM440, termiskās apstrādes cietības HRC38-42, virsmas nitring vai niķeļa pārklājuma apstrāde (Rūsa izturīga + nodilumizturīga).
Stipruma pakāpe: 12,9 pakāpe.
Thread Specifikācija: divvirzienu samazinošs pavediens; jānorāda rotācijas virziens; Noklusējums ir ar labo roku.
Kopējais garums: pielāgots pēc rīkjoslas struktūras.
2. strukturālās detaļas
Galvas dizains: Viens gals ar iekšējo sešstūru vai ārējo sešstūru, otrs gals bez galvas vai cilindriskas rokasgrāmatas.
Pārejas apstrāde: vītnes saknes r leņķis lielāks vai vienāds ar 0,2 mm (samaziniet stresa koncentrāciju).
Galvenie izmēri: efektīvs vītnes garums, slīpēts stieņa diametrs.
3. Prasības procesa prasības
Vītņu precizitāte: 6G pakāpe (GB/T 197-2018), kvalificēta pavedienu gabarīta pārbaude.
Koncentritāte: divu galu pavediena ass koaksialitāte ir mazāka vai vienāda ar 0,05 mm, nodrošiniet montāžu bez novirzes.
Virsmas apstrāde: melnums/Dacromet pārklājums, izturība pret koroziju lielāka vai vienāda ar 500 stundu sāls smidzināšanas testu.
4. Pārbaudes standarti
Mehāniskās īpašības: stiepes tests tiek veikts katrā paraugu partijā.
Flašu noteikšana: magnētisko daļiņu trūkumu noteikšana (bez plaisām, izdedžu ieslēgumiem un citiem defektiem).
Montāžas tests: imitējiet instrumenta joslas faktiskos darba apstākļus, atkārtojiet demontāžu un montāžu 10 reizes bez slīdēšanas.
5. Iepakojums un piegāde
Rūsa necaurlaidīgs iepakojums: vakuuma maiss + rūsas necaurlaidīgs papīrs, 100 gabali/kaste (ar materiāla pārskata etiķeti).
Piegādes cikls: 3-5 dienas paraugiem (var paātrināt), 15-20 dienas partijām.
6. Īpašās vajadzības
Apstiprināšanai var nodrošināt 3D rasējumus, un tiek atbalstīti materiālu spektra analīzes ziņojumi.
Tiek pieņemta neliela partijas secība (lielāka vai vienāda ar 50 gabaliem), nestandarta pārklājums (piemēram, teflona) pielāgošana.
Piezīme: ieteicams nodrošināt rīkjoslas interfeisa zīmējumu vai paraugu, lai nodrošinātu skrūves un asmeņa/instrumenta joslas saskaņošanu.
Izmantojot iepriekš minēto dizainu, nestandarta divkāršā skrūve sasniedz augstas stiprības, augstas pielāgošanās spējas un ilga kalpošanas līdzsvaru CNC apstrādē, un tā ir galvenā funkcionālā sastāvdaļa, lai nodrošinātu apstrādes precizitāti un efektivitāti.
