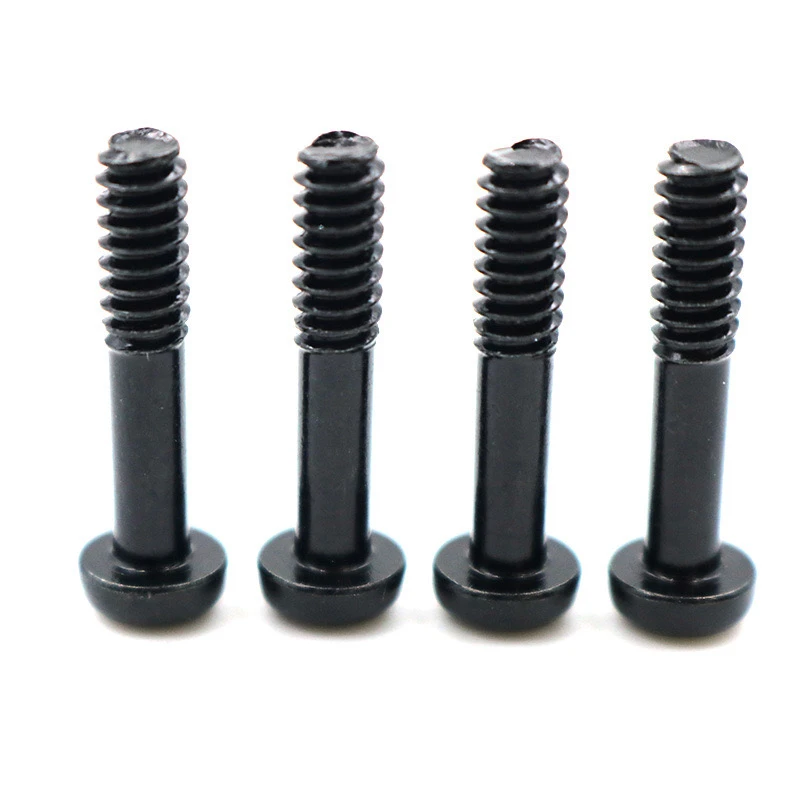

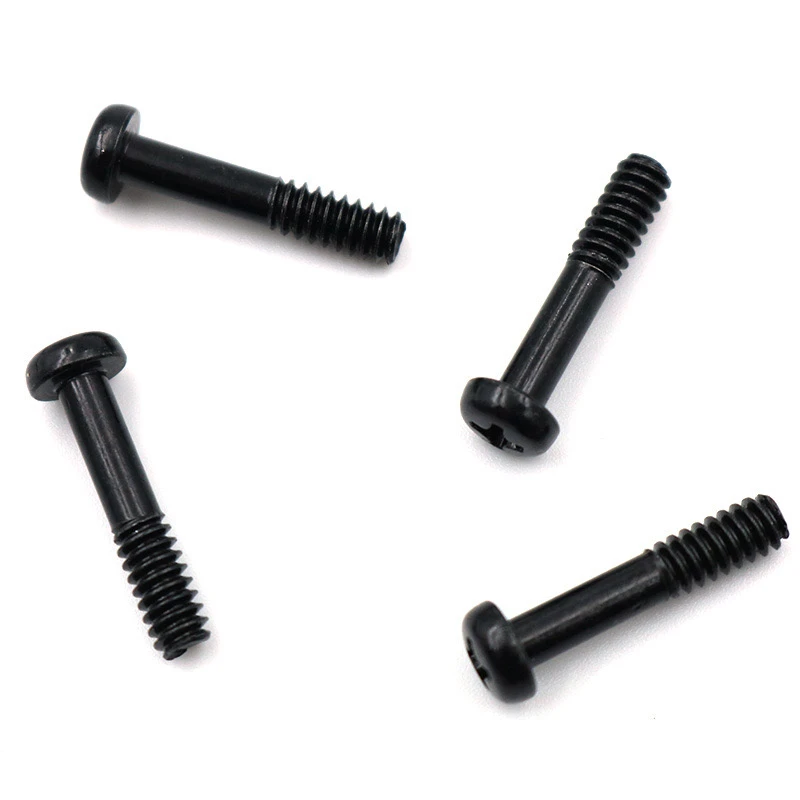

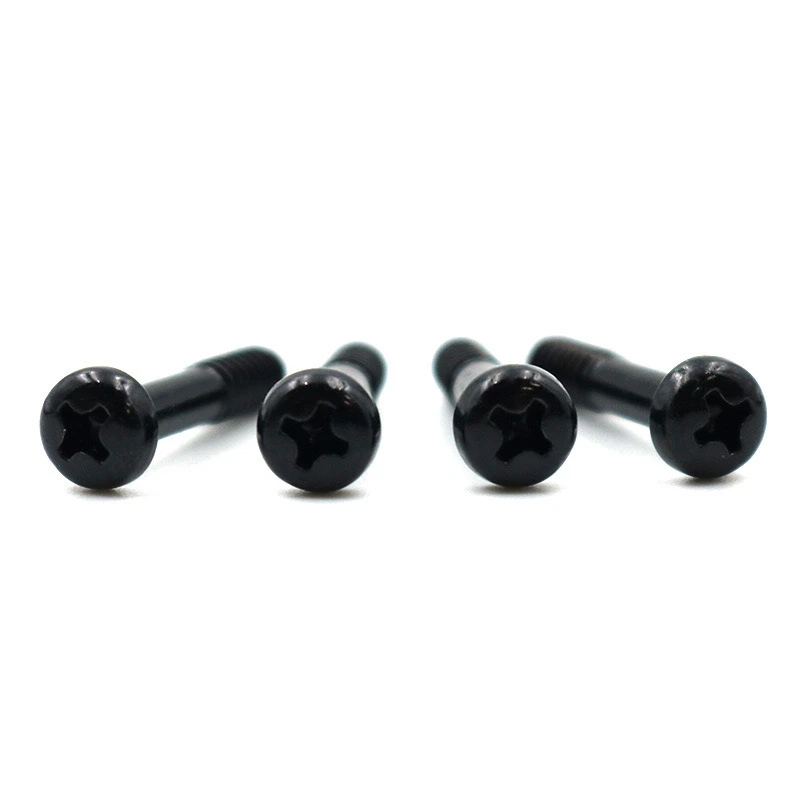

10.9.tērauda melna pārklāta pannas galvas krustojuma spraugas sagūstītā skrūve(GB818 standarta, apaļa galva, kas vērsta pret atslābināšanu, pusmeklēšanas plāns) ir augstas stiprības, anti-atslābināšanas precizitātes stiprinājums. Šis ir detalizēts tās pielāgošanas prasību apraksts. Saturs ir slāņots atbilstoši tehniskajai loģikai, un galvenie parametri ir izcelti
Šīs skrūves pamatvērtība slēpjas augstas stiprības, anti-atslābināšanas un precīzas adaptācijas līdzsvarā. Tas ir piemērots rūpniecības laukiem, kuriem nepieciešama gan uzticamība, gan uzstādīšanas precizitāte.
1. Pamata standarti un specifikācijas
Īstenošanas standarts: GB818, ir nepieciešams noskaidrot, vai tas ir pilns pavediens vai puse pavediena
Veiktspējas līmenis: 10,9 pakāpe (oglekļa tērauda materiāls, stiepes izturība lielāka vai vienāda ar 1040MPA, ražas stiprums ir lielāks vai vienāds ar 940MPa)
Virsmas apstrāde: melns pārklājums (ir jānorāda melna cinka pārklājums/melna oksidācija, sāls izsmidzināšanas testa prasības, piemēram, 72H neitrāls sāls aerosols)
2. Strukturālā parametru pielāgošanas prasības
Galvas tips: pannas galva ar krustveida slotu, izmantojot ISO 7045 standarta slota tips
Pretstatīšanas dizains: neilona mazgātāja iepriekš instalēta vai metāla bloķēšanas blīve; Materiāls ir jānorāda.
Stieņu dizains: plāns stienis, pusdzīrs. Kailā stieņa diametrs ir mazāks vai vienāds ar vītnes nelielu diametru, vītnes garums ir lielāks vai vienāds ar 1,5d.
Vītņu specifikācija: metriskais pavediens (piemēram, M3-M8), smalks pavediens ir jāatzīmē ar soli
Kopējais garums: 10-50 mm (palielināts par 1 mm, jānorāda īpaša izmēra tabula)
III. Materiālu un procesa prasības
Materiāls: SCM435 vai ekvivalents 10,9 pakāpes sakausējuma tērauds
Cietība: HRC 32-39
Pretsloizēšanas ārstēšana:
Iepriekš iestatīts PA66 neilona gredzens (temperatūras izturība -40 grāds ~ +120 grāds)
Divkārša kaudzes metāla bloķēšanas blīve (304 nerūsējošais tērauds)
Virsmas ārstēšanas detaļas
Pārklājuma biezums: melns cinka slānis ir lielāks vai vienāds ar 8 μm
Papildu papildu prasības: pretreitāla eļļa
Iv. Galvenie kvalitātes kontroles punkti
Griezes momenta tests: montāžas griezes moments lielāks vai vienāds ar standarta vērtību
Pretsloizēšanas veiktspēja: vibrācijas tests, saskaņā ar GB/T 10431 standartu, 2000 cikliem bez atslābināšanas caurlaides.
Izskats: Vienots pārklājums bez pakļauta dibena, šķērsām rievu bez burriem
V. Iepakojums un marķēšana
Iepakojuma metode: PVC blistera paplāte iekšējā kastē (100gab uz paplātes), 5000 g
Marķēšanas saturs: lāzera marķējums (ieskaitot 10,9 pakāpi, partijas numuru, ražotāja kodu)
Vi. Papildu pakalpojumu prasības
Sertifikācijas prasības: ja ir nepieciešams ROHS/sasniedzamības atbilstības paziņojums
Piegādes cikls: 15 dienas pelējuma izstrādei (pēc pirmā parauga apstiprināšanas), 30 dienas masveida ražošanai
Pieņemšanas metode: paraugu ņemšanas pārbaude saskaņā ar GB/T 90.1-2015
Ieteicams nodrošināt zīmējumus vai paraugus, lai apstiprinātu galvenos izmērus, piemēram, galvas diametra K vērtību un krusteniskās rievas dziļumu, lai izvairītos no neskaidrības.
