SMT tērauda starplika

SMT tērauda starplika

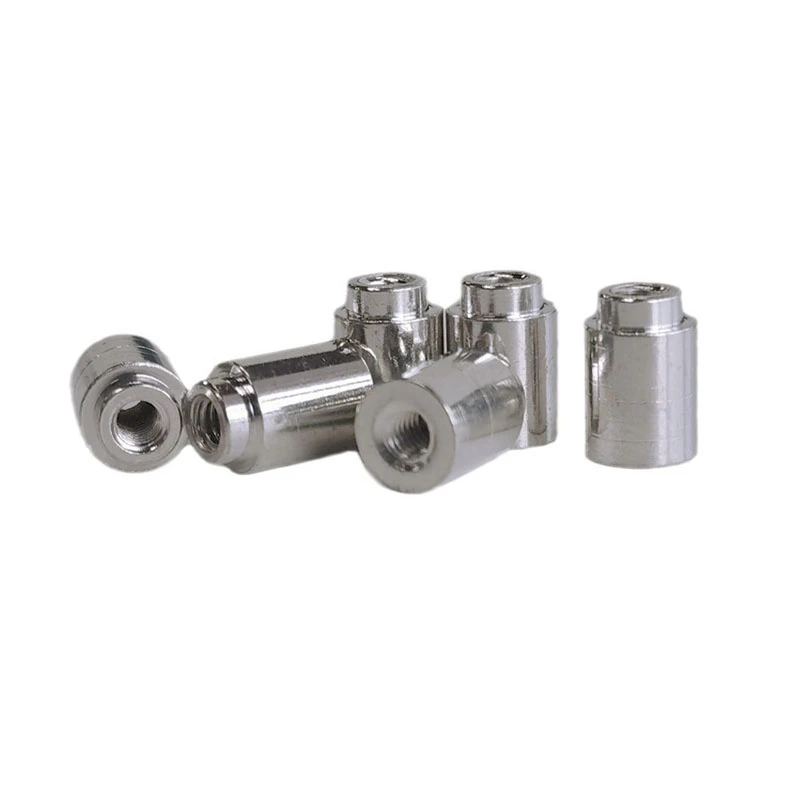

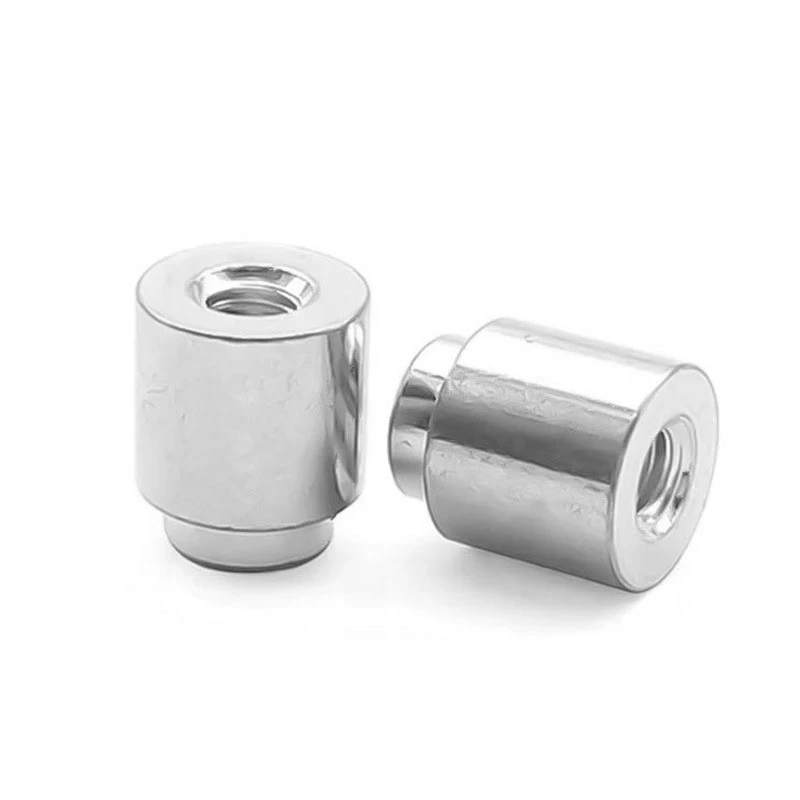

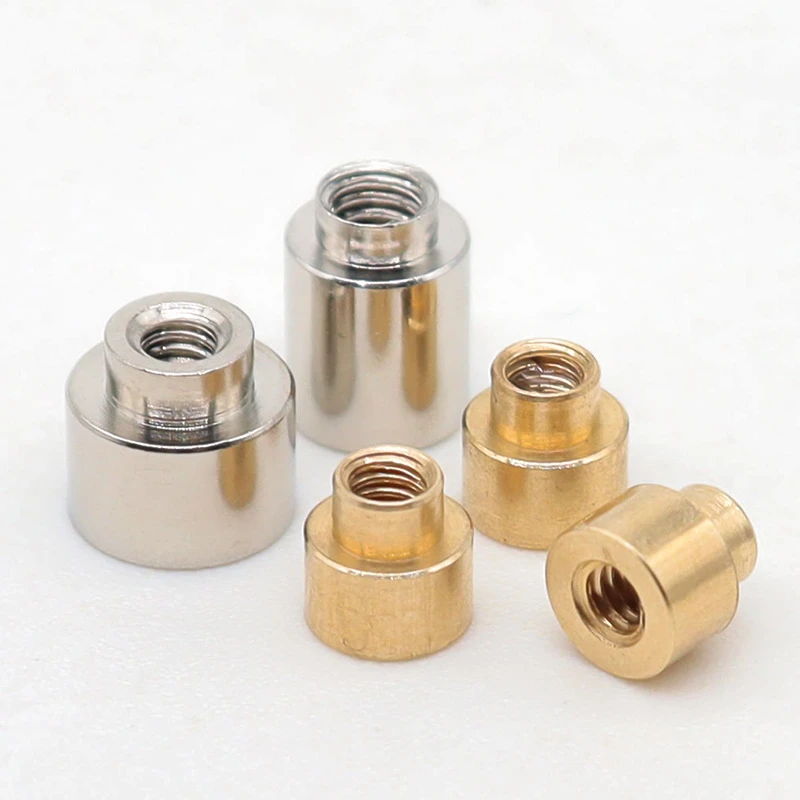

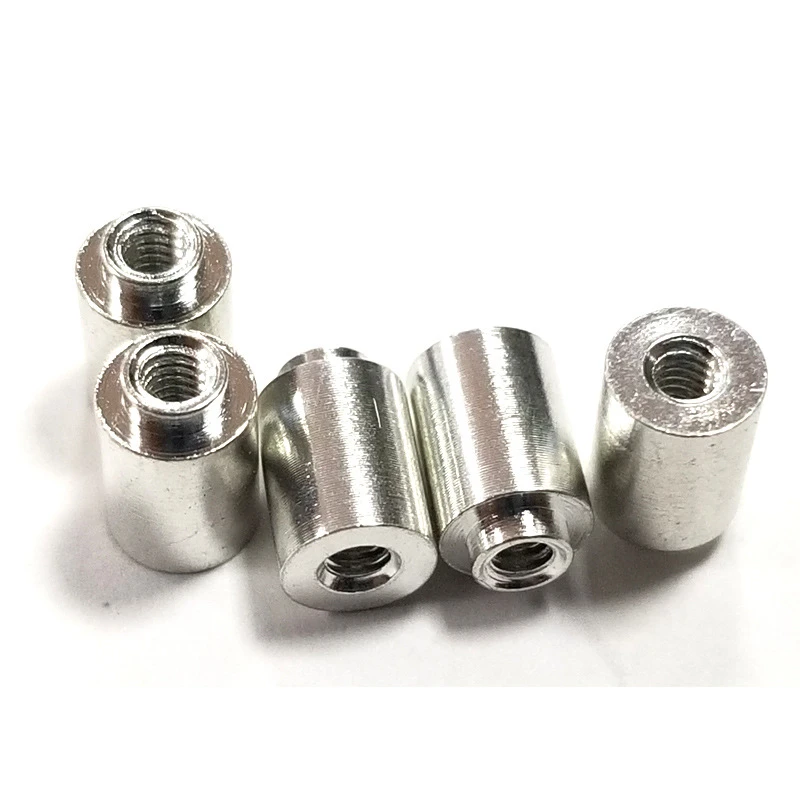

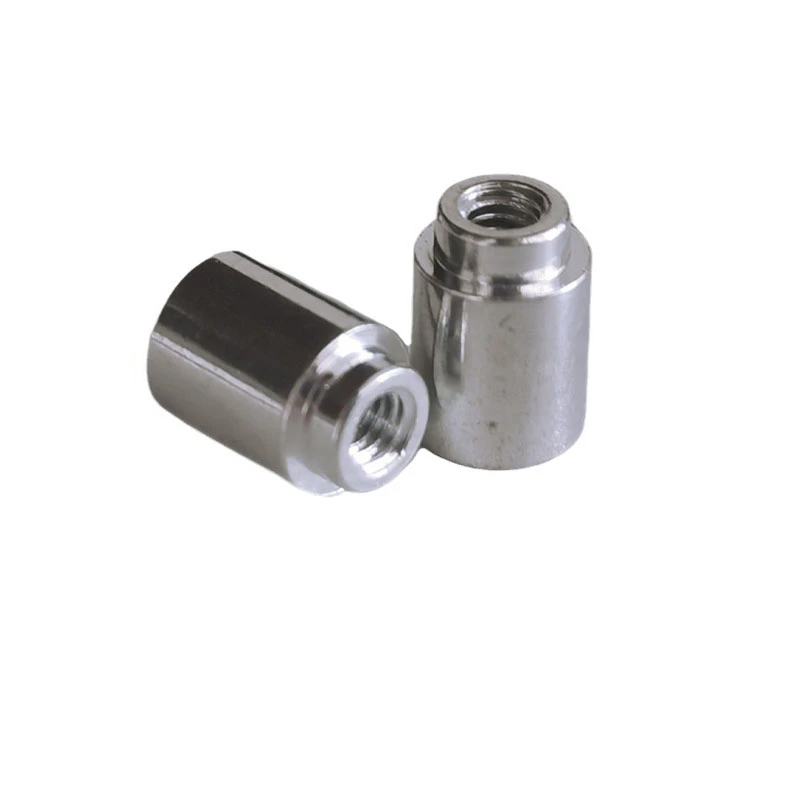

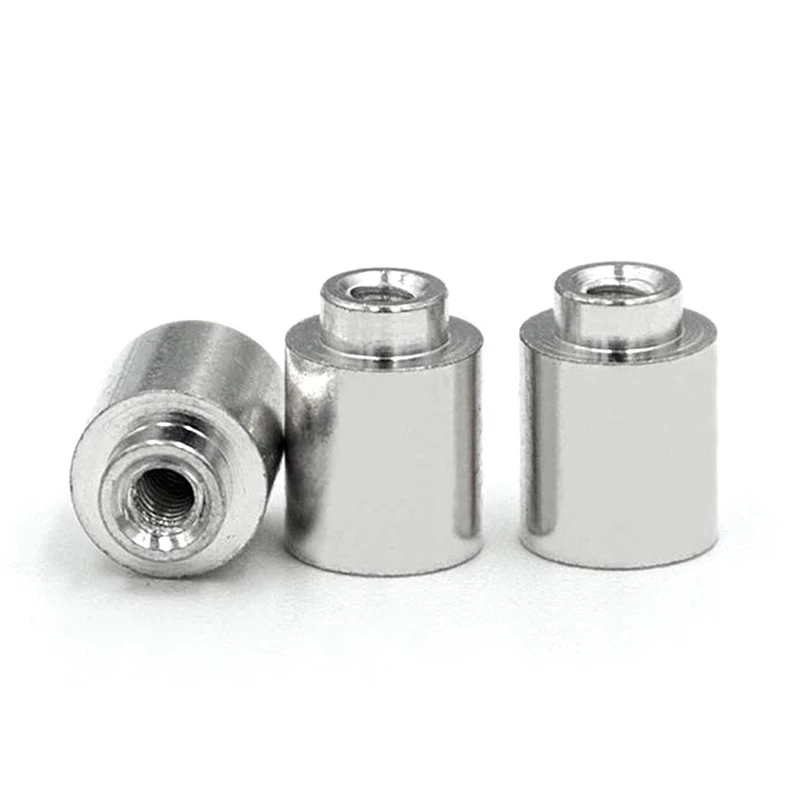

SMT tērauda starplikas ir kompakti stiprinājumi, kas īpaši izstrādāti PCB (drukātās shēmas plates) montāžai un ir piemēroti modernām augsta -blīvuma elektroniskām ierīcēm. To vieglā konstrukcija un minimālā vietas aizņemšana atbilst stingrajām precizitātes elektronisko izstrādājumu montāžas prasībām, padarot tos par galveno mazo aparatūras komponentu dažādās plaša patēriņa elektronikas, rūpnieciskās vadības iekārtās un sakaru produktos.



Starplikas ir izgatavotas no nerūsējošā tērauda un alvas{0}}pārklātas, lai nodrošinātu izcilu vadītspēju, lodējamību un izturību pret koroziju. To virsmas montāžas (SMT) struktūra nodrošina tiešu reflow lodēšanu uz PCB virsmas, piedāvājot tādas priekšrocības kā vienkārša uzstādīšana, augsta automatizācija un izmaksu samazināšana.

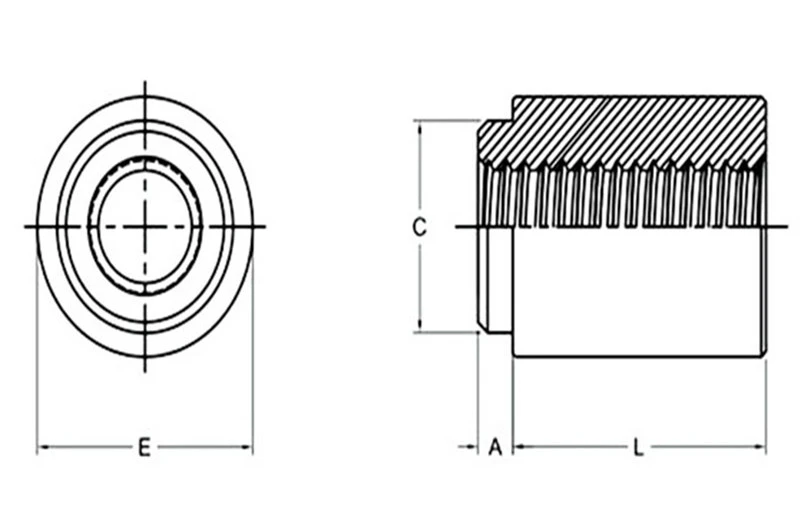

Vītnes izmērs	Cauruma izmērs +0.004 -0.003	Tips		Pavediens vai Tru Hole kods	Garums "L" ±0,13 (Garuma kods milimetros)					Minimālais loksnes biezums	Maks.	C Maks.	E		H Nom.	Cauruma izmērs lapā +0.003 -0.000	Min. Dist. Caurums uz C/L vai Edge
		Stiprinājuma materiāls											Atsauce	±.005
		Tērauds	Misiņš
M2x0.4	-	SMTSO	-	M2	2	3	4	6	10	1.53	1.53	3.6	-	5.56	-	3.73	6.2
M2.5x0.4	-	SMTSO	SMTSOB	M25	2	3	4	6	10	1.53	1.53	4.09	-	5.56	-	4.22	6.2
M3x0.5	-	SMTSO	SMTSOB	M3	2	3	4	6	10	1.53	1.53	4.09	-	5.56	-	4.22	6.2
M3.5x0.6	-	SMTSO	SMTSOB	M35	2	3	4	6	10	1.53	1.53	5.28	-	7.14	-	5.41	7.77
M4x0.7	-	SMTSO	SMTSOB	M4	2	3	4	6	10	1.53	1.53	6.22	-	8.74	-	6.35	9.37
-	3.1	SMTSO	SMTSOB	3.1	2	3	4	6	10	1.53	1.53	4.09	-	5.56	-	4.22	6.2
-	3.6	SMTSO	SMTSOB	3.6	2	3	4	6	10	1.53	1.53	5.28	-	7.14	-	5.41	7.77
-	4.2	SMTSO	SMTSOB	4.2	2	3	4	6	10	1.53	1.53	6.22	-	8.74	-	6.35	9.37











Par Zeyao

Zeyao ir 19 gadu pieredze stiprinājumu izpētē, izstrādē un ražošanā, koncentrējoties uz skrūvju, precīzas aparatūras, SMT tērauda paplāksņu un mehāniski apstrādātu detaļu ražošanu. Mūsu rūpnīcā ir vairāk nekā 160 modernas ražošanas iekārtas, kas aprīkotas ar pilnām aukstās apgriešanas, virpošanas, vītņošanas, kniedēšanas un automatizētām testēšanas sistēmām, kuru ikmēneša produkcija pārsniedz desmit miljonus, tādējādi viegli apmierinot liela apjoma pasūtījumu vajadzības.



Mēs atbalstām OEM/ODM pielāgošanas pakalpojumus un varam nodrošināt ne-standarta pielāgošanu, pamatojoties uz klientu rasējumiem, specifikācijām vai paraugiem, piedāvājot pilnu-procesa risinājumu no veidņu izstrādes, prototipēšanas, nelielām partijām līdz masveida ražošanai.



OEM/ODM pielāgošana

Mēs atbalstām dažādas pielāgotas specifikācijas un struktūras, tostarp:



Pielāgojams augstums, ārējais diametrs un iekšējais diametrs



Izvēlamie materiāli (misiņš, nerūsējošais tērauds, alumīnija sakausējums)



Pielāgojama virsmas apstrāde (alvas pārklāšana, niķelēšana, melnēšana, apzeltīšana)



Pielāgojami stiepes izturības un korozijas izturības rādītāji



Pielāgojams logotips, iepakojums un lentes un spoles specifikācijas



Atbalsta paraugu testēšanu un nelielu{0}}pakešu izmēģinājuma ražošanu



Atbalsta OEM apstrādi, pamatojoties uz rasējumiem un veidņu pielāgošanu



Vai jums ir nepieciešams augstas-kvalitatīvas, pārplūstošs-lodējams SMT tērauda starplikas, kas piemērots automatizētai ražošanai? Tad sazinieties ar mums tūlīt!

Sazinieties tagad



FAQ

J: Vai varat pielāgot SMT tērauda starplikas?

A: Jā, mēs atbalstām OEM/ODM pielāgošanu.

J: Kāds ir minimālais pasūtījuma daudzums?

A: Mēs pieņemam nelielu partiju pirkumus; konkrēto daudzumu var apspriest ar mums.

J: Vai lielapjoma pirkumiem ir atlaides?

A: Daudzpakāpju cenas ir pieejamas lielu partiju pirkumiem.

J: Vai jums ir paraugi?

A: Mēs varam izgatavot paraugus atbilstoši jūsu prasībām; jums būs jāmaksā parauga maksa.

J: Vai jūs saglabāsit manu dizaina rasējumu konfidencialitāti?

A: Jā, mēs parakstīsim konfidencialitātes līgumu.
