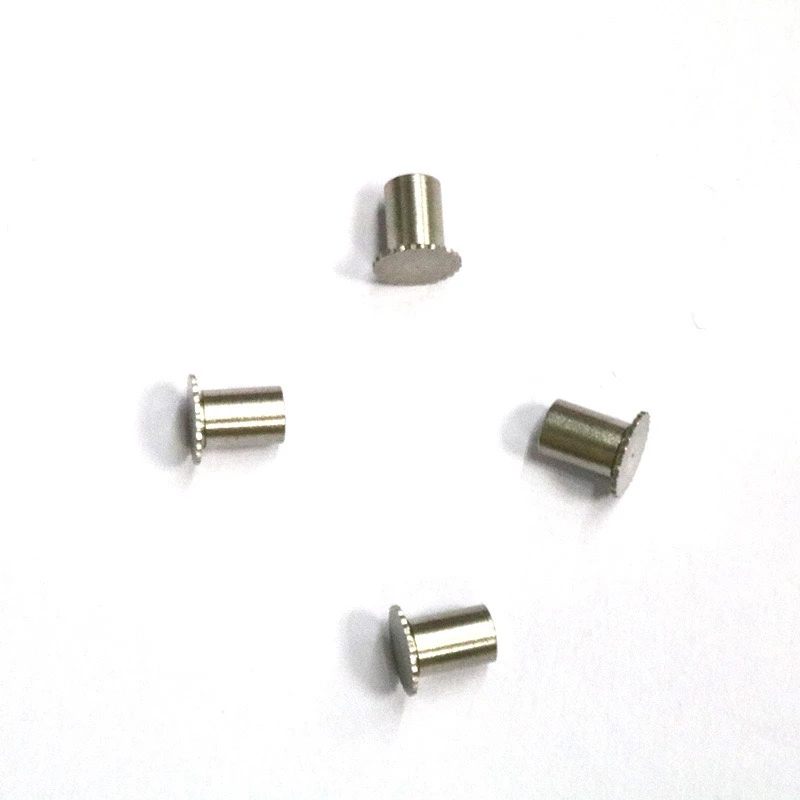

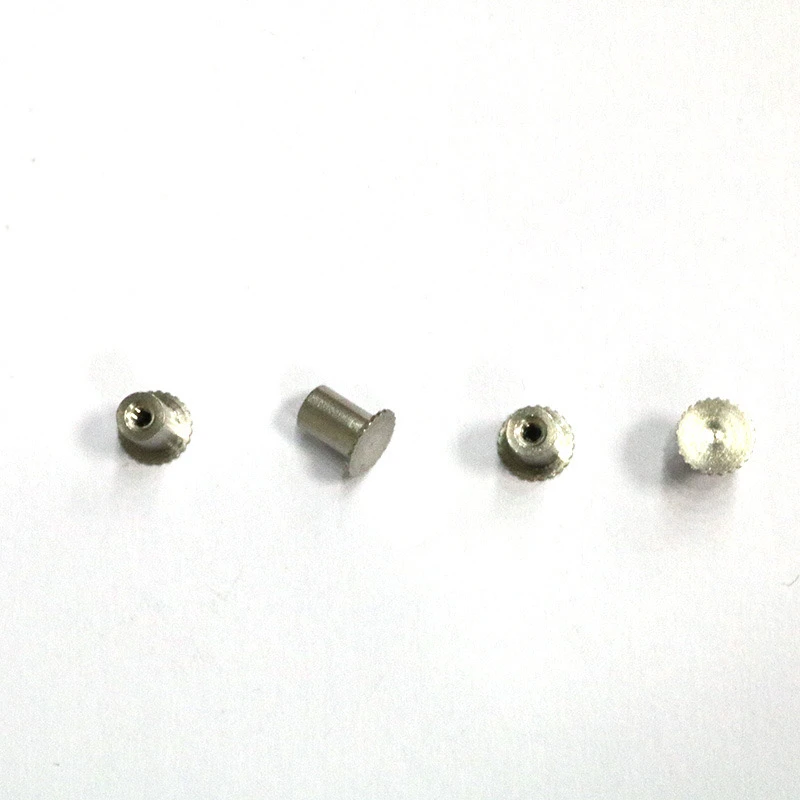

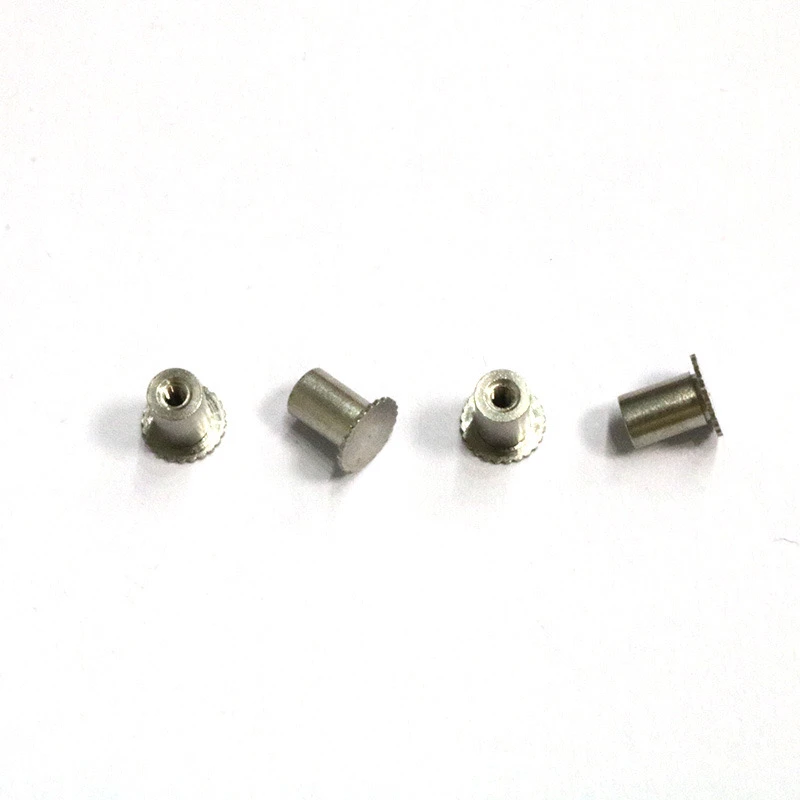

303 nerūsējošā tērauda akla cauruma ziedu zobu riekstu kolonnas pamatfunkcionālais dizains ir cieši apvienots ar tās materiāla īpašībām un strukturālajām īpašībām, galvenokārt kalpojot augstas precizitātes montāžas ainām, pretvibrācijas atslābināšanai un sarežģītiem telpas ierobežojumiem.
Pamatfunkcijas pozicionēšana
Aklā cauruma struktūra Slēptā uzstādīšana: Augšējais slēgtais dizains ļauj izvairīties no redzamiem skrūvju caurumiem no ārpuses, uzlabo produkta izskata integritāti un ir ļoti piemērota patēriņa elektronikai, medicīniskajām ierīcēm un citām jomām ar augstas izskata prasībām.
Ķermeņa iebildumi pret ārpustelpu: slēgtā gala bloķē putekļus un šķidrumu, nonākot vītņotā caurumā, aizsargā iekšējā savienojuma struktūru un bieži tiek izmantots āra aprīkojumā.
Ziedu zobu dizains
Anti-rotation locking: The flower teeth (straight grain/net grain) on the outer wall are plastically deformed when pressed into the mounting plate, and 360° anti-rotation is achieved through mechanical bite (torque resistance>5 N·m).
Anti-axial disengagement: The flower teeth are embedded in the base material to form an interference fit, and the axial tension must be>500 N, kas jāizvelk, kas ievērojami ierobežo atslēgšanos, kas ir daudz augstāka nekā parastā kailā stieņa riekstu kolonna.
303 nerūsējošā tērauda īpašības
Viegla griešana: sēra saturs (0. 15% min) uzlabo pagrieziena efektivitāti un ir piemērotāks aklā cauruma iekšējā vītņu apstrādei nekā 304 un 316 nerūsējošā tērauda.
Vidēja izturība pret koroziju: pasivācijas apstrāde var sasniegt 120 h+ sāls izsmidzināšanas aizsardzību, kas var apmierināt vispārējās rūpniecības vides vajadzības.
Galveno lietojumprogrammu scenāriji
Scenārija funkcionālā vērtība
Fiksējot PCB paneļa, ziedu zobu dizains var novērst ķēdes plates vibrācijas pārvietojumu, un neredzīgais caurums neļauj lodētam iekļūt vītņotā caurumā (bieži telekomunikāciju bāzes stacijās un rūpnieciskajos kontrolieros).
Plāna plāksnes struktūra tiek uzlabota, un to nospiež uz 0. 8 ~ 2 mm lokšņu metāls, kas var nodrošināt augstas stiprības pavedienus, kas ir lielāki vai vienādi ar M3, lai izvairītos no deformācijas šasijas metināšanas laikā (uzklāti uz šasijas un instrumentu paneļiem).
Modulārā ātrās darbības projektēšanas iestrādātās riekstu kolonnas realizē nesagraujošu izjaukšanu un sastāvdaļu montāžu (uzklāti medicīnas aprīkojuma korpusos un dronu akumulatora nodalījumos).
Montāža nelielā telpā, neredzīgā cauruma struktūra ietaupa augšējo vietu un ir piemērota skrūvju pievilkšanai dobumā (uzklāts optiskajā aprīkojumā, mikro sensoros).
Dizaina tabu
Unsuitable scenarios: continuous contact with seawater/acidic chemical media. If contact is unavoidable, be sure to upgrade to 316L stainless steel. When used in a vibration environment with an axial impact load of >800N, ieteicams izmantot caurumu bultskrūvju + anti-atslābināšanas mazgātāju kombināciju. Vislabāk nav uzstādīt ultra plānas plāksnes ar biezumu<0.6mm, because the press-fitting of the flower teeth can easily cause the substrate to deform.
Asamblejas punkti:
Preses gatavošanas laikā jāpieliek vertikāls spēks, un noliekta preses piegāšana izraisīs vienpusēju ziedu zobu kļūmi.
Substrāta atvere tiek kontrolēta atbilstoši H7 tolerancei, un traucējumi ir vispiemērotākie kontrolējamiem 0. 0 5 ~ 0,08 mm.
Efektivitātes dizaina ieteikumi
Vadītspējīgas prasības: Sudraba pārklājums virsmā (akla cauruma atveres vietējā apstrāde) zemējuma ķēdēm (pretestība<0.1Ω).
Extreme anti-sloosing: Pievienojiet mikro velmētu gredzena rievu ziedu zobu saknē, lai palielinātu izvilkšanas pretestību par 30%.
Viegls: Aklā cauruma dibens ir atšķaidīts līdz 0. 3 mm, kas piemērots mazām specifikācijām zem M2.
Šī komponenta būtība ir vibrācijai izturīga pavediena pastiprināšana kosmosa ierobežotos scenārijos. Izmantojot ziedu zobu, kas ir akla caurumu nerūsējošais tērauds, trīs vienā, tas var nomainīt tradicionālos metināšanas uzgriežņus\/pašapmierinātās skrūves precīzas elektronikas, automašīnu, medicīniskās aprūpes utt. Laukos, panākot līdzsvaru starp uzticamību un montāžas efektivitāti.
