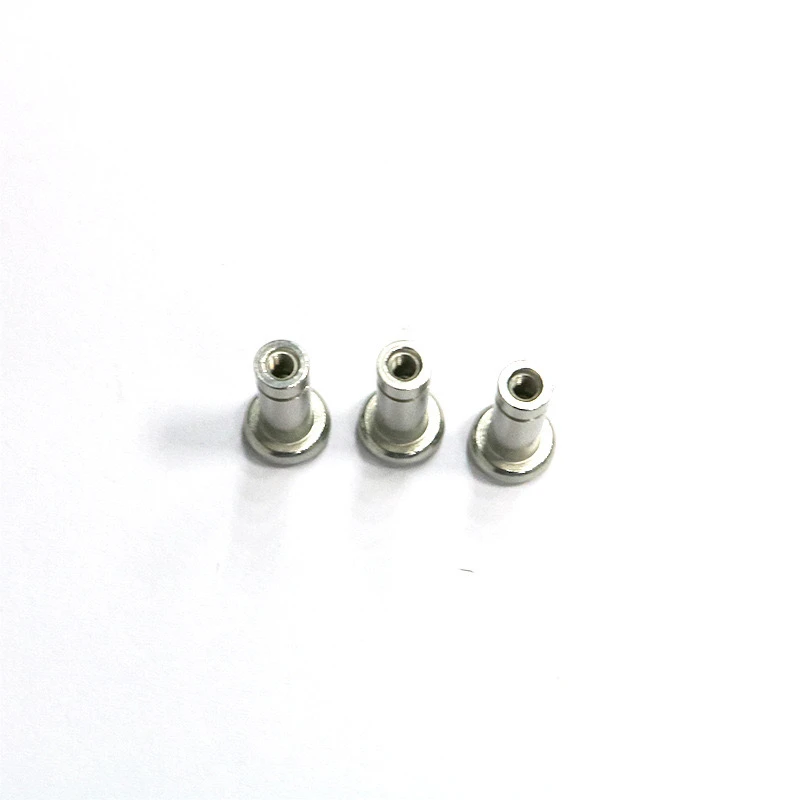

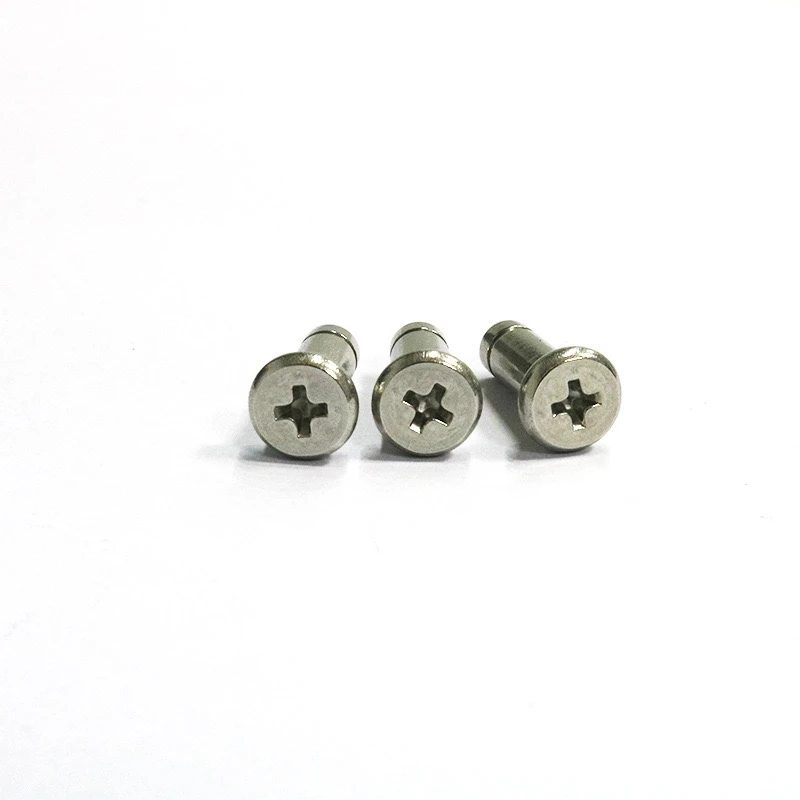

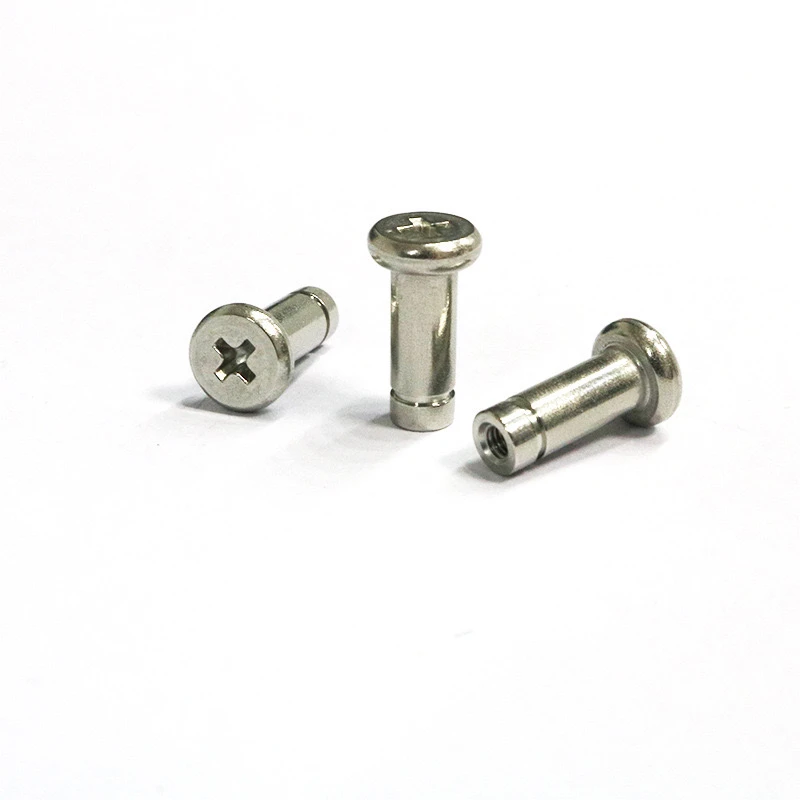

Nerūsējošais tērauds 304 Cross Flat Head tapair daudzfunkcionāla stiprinājums, ko parasti izmanto mehāniskai pozicionēšanai, aksiālai fiksācijai vai ar stiprinājuma gredzenu, lai panāktu anti-nometnes funkciju. Nerūsējošais tērauds 304 Cross Flat Head tapa ir precīzs mehānisks savienotājs. Tās virsmas apstrādei jāizvēlas atbilstošs process atbilstoši lietojumprogrammas scenārijam. Šie ir izplatīti risinājumi un tehniski punkti.
1. pasivācijas ārstēšana
Princips: noņemiet dzelzi bez virsmas caur slāpekļskābi vai citronskābi, veidojot hroma oksīda pasivācijas plēvi.
Priekšrocības: nokārtojiet sāls izsmidzināšanas testu 48-72 stundām, uzlabojiet korozijas izturību un uzturiet metāla oriģinālo krāsu par zemām izmaksām.
Galvenie parametri: Risinājuma koncentrācija ir 20% -50% Slāpekļa skābe, temperatūra tiek kontrolēta 20-50 pakāpē, ir nepieciešama 30 minūtes līdz 60 minūtes un sekojoša neitralizācija un ūdens skalošana.
2. Elektrolītiskā pulēšana
Piemērojamie scenāriji: dažādi scenāriji ar augstām tīrības prasībām, parasti pārtikas un medicīnisko aprīkojumu.
Efekts: virsmas ra mazāks vai vienāds ar 0. 2μm, spilgts un gluds, un samazina baktēriju stiprinājumu.
Procesa galvenie punkti: fosforskābe + sērskābes elektrolīts, strāvas blīvums 10-20 A/dm², laiks 3-5 minūtes un starpgranulāras korozijas risks ir jākontrolē.
3. Plaukšanas process
Niķeļa galvanizēšana: biezums 5-15 μm, cietība HV300, pagarināts nodiluma kalpošanas laiks. Bet vara slāņa iepriekšēja pagatavošana ir nepieciešama, lai neļautu niķeļa lobīšanos.
Ķīmiskais niķeļa pārklājums: vienmērīga pārklāšana, cietība pēc termiskās apstrādes sasniedz HV500, skābes un sārmu izturība ir labāka nekā galvanizācija.
4. Fiziskā tvaiku nogulsnēšanās
Augstas klases iespējas: titāna pārklājums, hroma pārklājums utt.
Funkcijas: plēves biezums 2-5 μm, cietība ir lielāka vai vienāda ar HV2000, un dažādas krāsas.
Izmaksas: augstas, piemērotas precizitātes instrumentiem vai dekoratīviem mērķiem.
5. Citas procedūras
Sandblasting: izmantojiet 180-240 acu smiltis, lai iegūtu matētu tekstūru un uzlabotu pārklājumu saķeri.
Augstas temperatūras oksidācija: Pēc sildīšanas pie 300-400 pakāpes veidojas zilas oksīda plēve, kas ir gan skaista, gan rūsas izturīga, bet tā var arī samazināt izturību pret koroziju.
Izvēles ieteikumi
Parastā pretkorozija: pasivācija + hermētiķis.
Nodiluma pretestības prasības: elektrolītiskā pulēšana + ķīmiskais niķeļa pārklājums.
Skarbā vide: PVD pārklājums vai salikta ārstēšana (niķeļa pārklājums pēc pasivācijas).
Piezīme: rievotajai struktūrai ir jānodrošina, lai šķidrums pilnībā plūst, lai izvairītos no šķidruma uzkrāšanās; Pēc ārstēšanas ir jāpārbauda dimensiju tolerance.
Šis tapas veids sasniedz līdzsvaru starp augstas precizitātes pozicionēšanu, ērtu apkopi un pielāgošanās videi, apvienojot strukturālo dizainu un materiālu īpašības. Tas ir efektīvs risinājums mehāniskai pārraidei un savienojumam.
