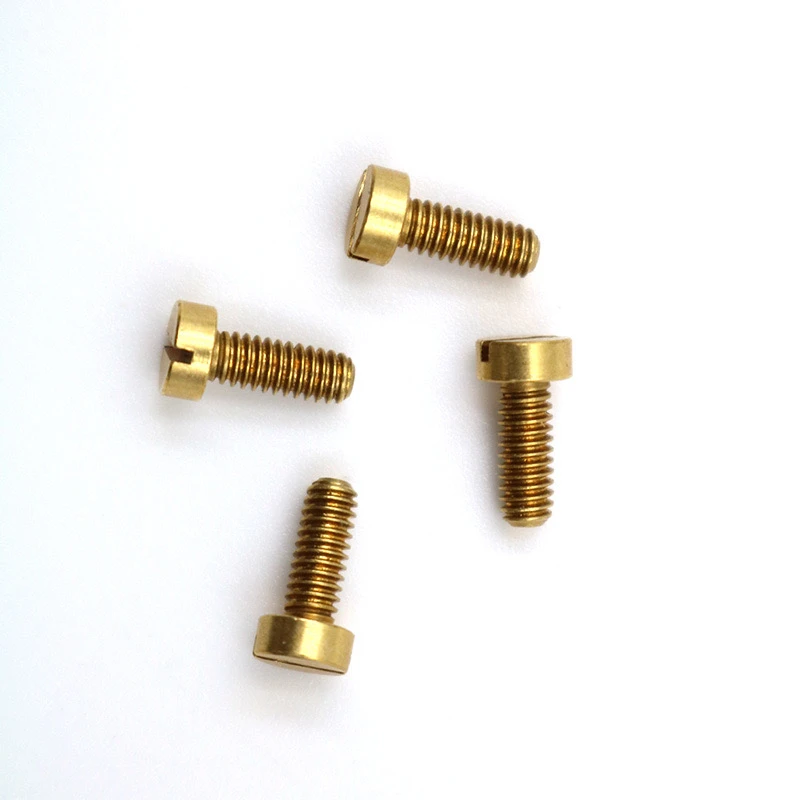

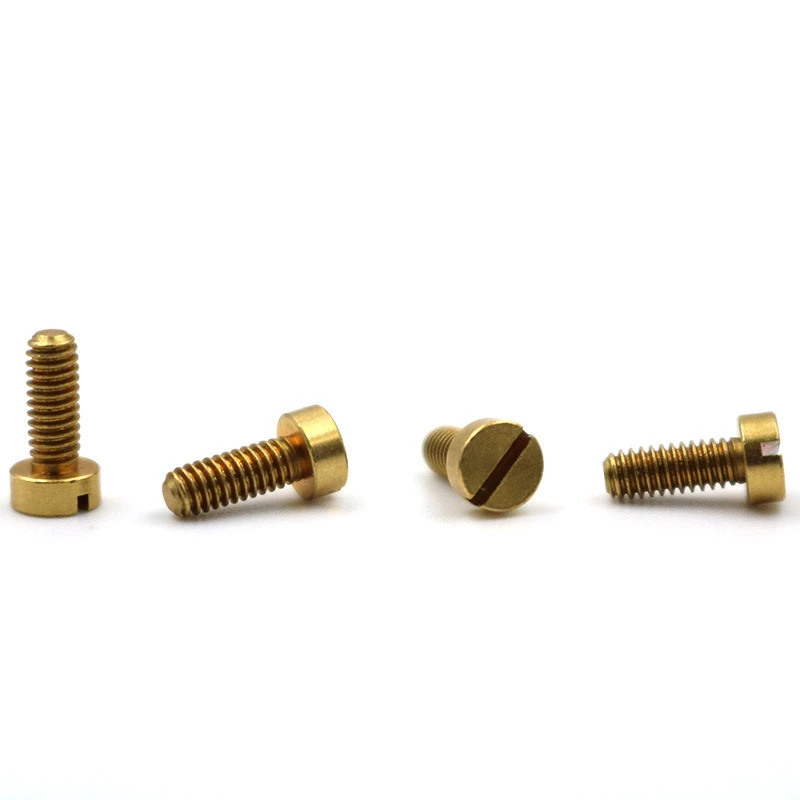

M1 M1.2 M1,4 m2 M3 misiņa cilindrisksgalvas spraugas skrūvesir mazi mehāniski stiprinājumi, kas pieder pie precizitātes skrūvju kategorijas. Šis ir detalizēta IT salīdzinošā analīze, kas aptver līdzības un atšķirības, un saturs ir parādīts loģiskos slāņos.
I. Līdzības
Materiālās īpašības
Abi ir izgatavoti no misiņa, kam ir laba izturība pret koroziju, vadītspēju un elastību, un tas ir piemērots tādām rūsas necaurlaidīgām ainām kā elektronika un dekorēšana.
Galvas dizains
Cilindriskā galva: galvas diametrs ir vienmērīgi lielāks par vītnes diametru, nodrošinot plakanu uzstādīšanas virsmu.
Slots: saderīgs ar standarta spraugu skrūvgriežiem, vienkāršojot nepieciešamību pēc uzstādīšanas rīkiem.
Virsmas apstrāde: parastais niķeļa pārklājums, hroma pārklājums vai dabiska pulēšana, ņemot vērā gan skaistuma, gan oksidācijas izturību.
Standartizēta ražošana: saskaņā ar ISO vai GB standartiem pavediens ir metriskais standarts.
II. Atšķirības
Galvenās atšķirības:
Vītnes diametrs tieši ietekmē slodzes spēju, un M3 stiepes izturība ir ievērojami augstāka nekā M1.
Salts palielinās, palielinoties diametram, ietekmējot stiprinājuma precizitāti, un smalkie zobi ir vairāk pretslo.
Mehāniskās īpašības
Stiepes izturība: M1 ir apmēram 200-300N, M3 var sasniegt 800-1000N (misiņam ir zemāka stiprība un tas ir piemērots tikai vieglām slodzēm).
Apgriezuma prasības: M1 ir nepieciešams 0,05-0,1n · m, M3 nepieciešams 0,3-0,5n · m, un skrūvgrieža izmērs ir jāsaskaņo, lai izvairītos no slīdēšanas.
Lietojumprogrammu scenāriji
M1-M1.4: precīza elektronika (piemēram, PCB fiksēšana), brilles rāmji un mikroinstrumenti.
M2-M3: sadzīves ierīču korpusi, lampas komplekts un vidēji kravas strukturālās detaļas (piemēram, durvju eņģes).
Apstrāde un izmaksas
Mikroscēmiem nepieciešama augsta apstrādes precizitāte, stingras pielaides un samērā augstas izmaksas.
Lielāki izmēri (M2-M3): zemas ražošanas grūtības un acīmredzamas partijas izmaksu priekšrocības.
3. Atlases ieteikumi
Prioritāšu slodzi: vibrācijas vidē izvēlieties La lielu diametru un statiskai gaismas slodzei M1.2.
Kosmosa ierobežojumi: M1 ir nepieciešams kompaktām telpām, lai izvairītos no galvas traucējumiem.
Instrumentu saskaņošana: Ieteicams izmantot anti-statiskās precizitātes skrūvgriežus zem M1.4, lai novērstu notch bojājumus.
Kopsavilkums
Misiņa spraugu skrūvju kopība slēpjas materiālā un pamata dizainā, savukārt atšķirības ir koncentrētas mehāniskās īpašībās un pielietojuma scenārijos, kas iegūti no lieluma. Izvēloties, ir nepieciešams līdzsvarot trīs slodzes, telpas un izmaksu faktorus. Mikroshēves vairāk koncentrējas uz precizitāti, un parastie izmēri koncentrējas uz rentabilitāti.
Šajā risinājumā tiek ņemta vērā gan tehniskā informācija, gan iepirkuma lēmumu pieņemšanas efektivitāte, un tas var vēl vairāk vienkāršot vai paplašināt īpašus moduļus atbilstoši faktiskajām vajadzībām.
