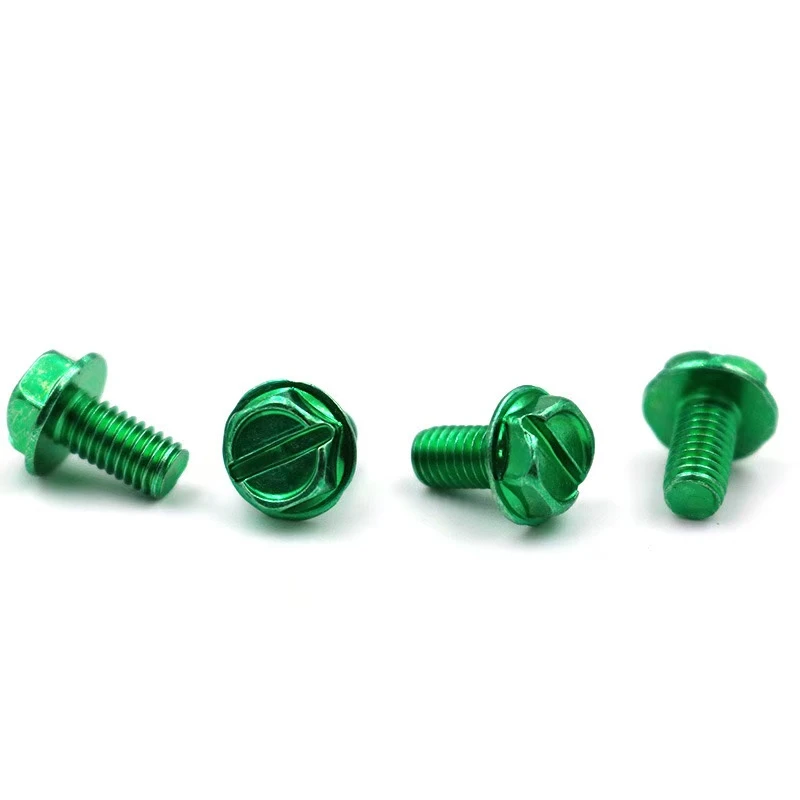

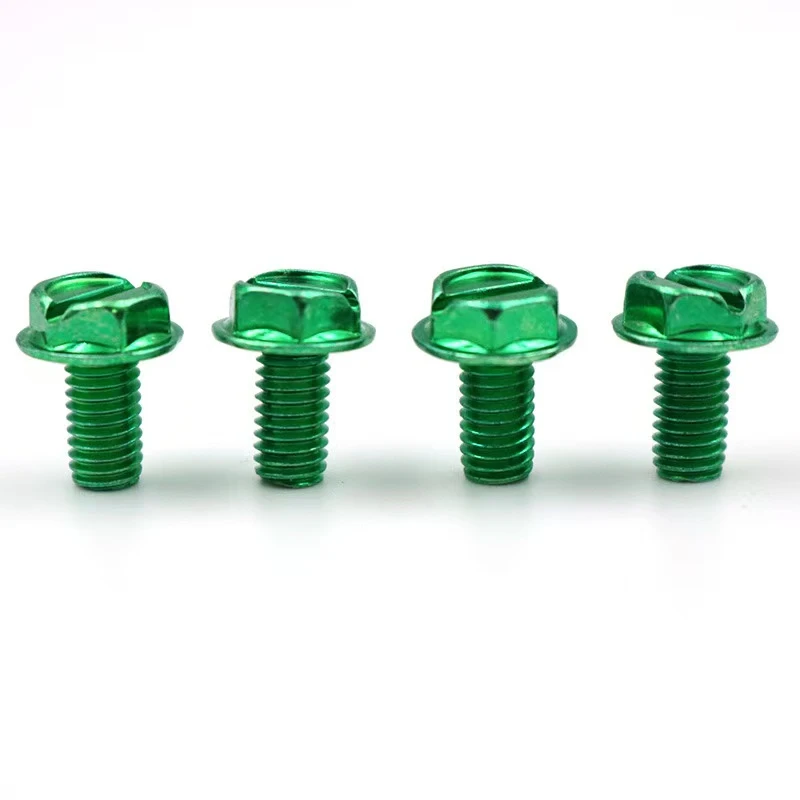

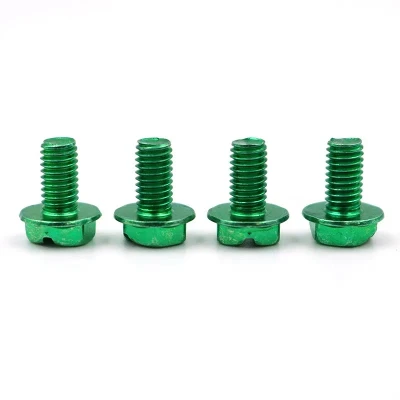

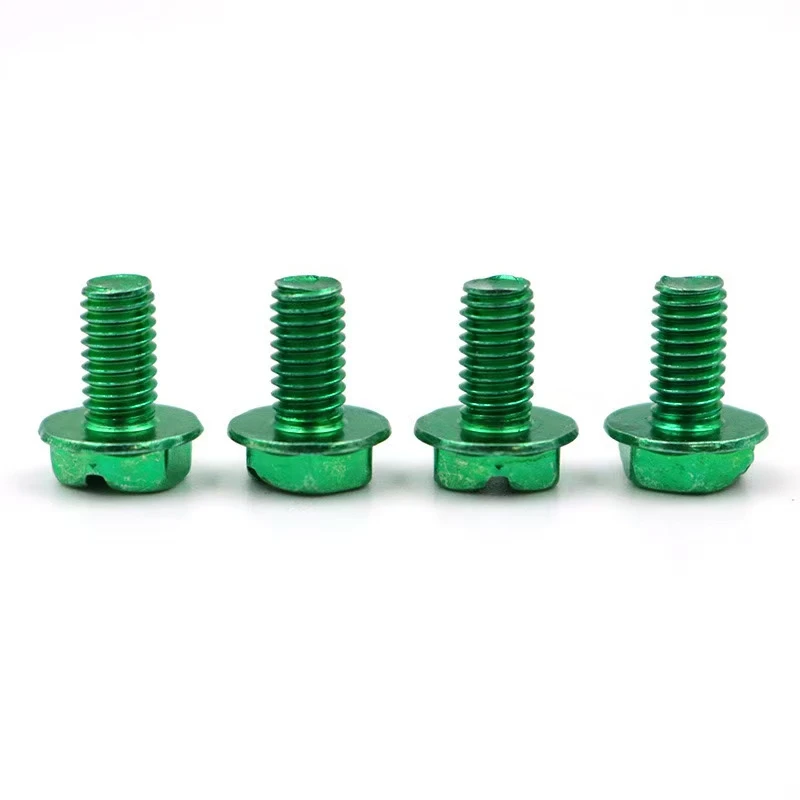

8-32 10-24 Ārējais sešstūra sprauga zaļā cinka zemējuma skrūve. Zemējumsieskrūvētir īpaša specifikācijas zemējuma skrūve, ko galvenokārt izmanto elektrisko aprīkojuma vai metāla konstrukciju zemējumam. Šis ir ievads tā lietojumam, kas organizēts pēc lietojumprogrammas scenārija, detaļu līdzsvarošana un galvenie punkti.
I. Skrūvju specifikācijas
8-32: ANSI numurs, 8. izmēra skrūve, 32 pavedieni collā.
10-24: 10. izmēra skrūve, 24 pavedieni collā.
Zaļais cinka pārklājums: rūsa - un korozija - izturīga, piemērota mitrai vai āra videi.
Strukturālās iezīmes
Ārējā sešstūra galva: var pievilkt ar uzgriežņu atslēgu vai kontaktligzdu, nodrošinot augstu griezes momentu.
Slots slots: saderīgs ar skrūvgriežiem, piemērots kosmosam - Ierobežotās lietojumprogrammas.
II. Pieteikumi
Elektriskā zemēšana: aprīkojuma savienošana ar zemējuma kopējām/vadītājiem.
Metāla struktūra Zemināšana: zibens aizsardzības zemējuma sistēmas tiltiem, torņiem un citām konstrukcijām.
Elektroniskā iekārta: PCB zemējuma spaiļu piestiprināšanai ir jāizmanto bloķēšanas paplāksnes.
III. Instalācijas darbības un galvenie punkti
1. Sagatavošana
Rīka izvēle: sešstūra uzgriežņu atslēga (ātra pievilkšana) vai plakana - asmeņu skrūvgriezis (smalka regulēšana).
Griezes momenta uzgriežņu atslēga (standarta griezes moments ir nepieciešams kritiskās situācijās, piemēram, aptuveni 5,6 n · m 8-32 skrūvēm).
Virsmas sagatavošana: noņemiet eļļu un oksīdu no saskares virsmām, lai nodrošinātu vadītspēju.
2. Instalācijas procedūra
Urbšana un pieskaršanās: 8 {- 32: pirms urbuma cauruma aptuveni 3,5 mm diametrs (#29 urbšanas bits); 10-24: aptuveni 4,1 mm diametrs (#25 urbšanas bits). Izmantojiet atbilstošo krānu, lai pieskārienos, saglabājot vertikālu stāvokli.
Skrūvju nostiprināšana: ievietojiet zemējuma spaili caurumā, manuāli pievelkot vairākus pavedienus, lai izvairītos no krustošanās - vītņošanas. Visbeidzot, pievelciet ar instrumentu, lai pārliecinātos, ka starp termināli un kontakta virsmu nav plaisas.
Nodrošināšana: pievienojiet atsperes mazgātāju vai vītnes bloķēšanu (vibrācijai - -Piedarīga vide).
3. Piesardzības pasākumi
Pārliecinošs risks: zaļā cinka pārklājums var mizot virsotnes dēļ, kompromitējot izturību pret koroziju.
Vadītspējas pārbaude: pārbaudiet zemes pretestību pēc uzstādīšanas (ieteicams mazāk vai vienāds ar 1Ω).
Periodiska pārbaude: mitrā vidē katru gadu pārbaudiet rūsas rūsu.
Iv. Bieža problēma - problēmu risināšana
Noņemts vītnes apstrāde: nomainiet skrūvi ar lielāku izmēru (piemēram, ja 8-32 skrūvē ir noņemti vītņi, izmantojiet 10-24 skrūvi) vai izmantojiet diegu remonta piedurkni.
Rūsa noņemšana: izsmidziniet ar atslābinošo līdzekli un 10 minūtes mērcējiet pirms turpināšanas.
V. Atlases ieteikumi
8-32: viegla aprīkojums, plānas plāksnes (1-2 mm biezums).
10 - 24: smagi skapīši, augstas vibrācijas vide (piemēram, ģeneratora zemējums).
Iepriekš minētie posmi nodrošina zemējuma skrūves drošu uzstādīšanu, nodrošinot gan elektrisko drošību, gan mehānisko izturību. Detalizētas instrukcijas būs jāpielāgo atbilstoši īpašiem darbības nosacījumiem.
Izmantojot iepriekš minēto dizainu, šāda veida skrūve rada līdzsvaru starp elektrisko drošību un mehānisko uzticamību, padarot to par izmaksām - efektīvu, standartizētu komponentu zemējuma sistēmās.
