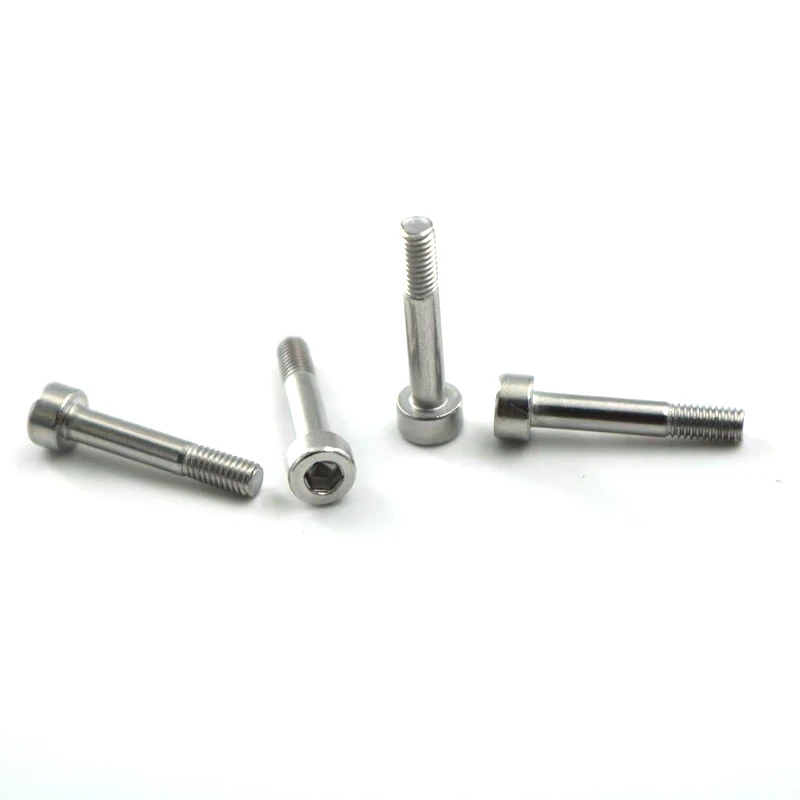

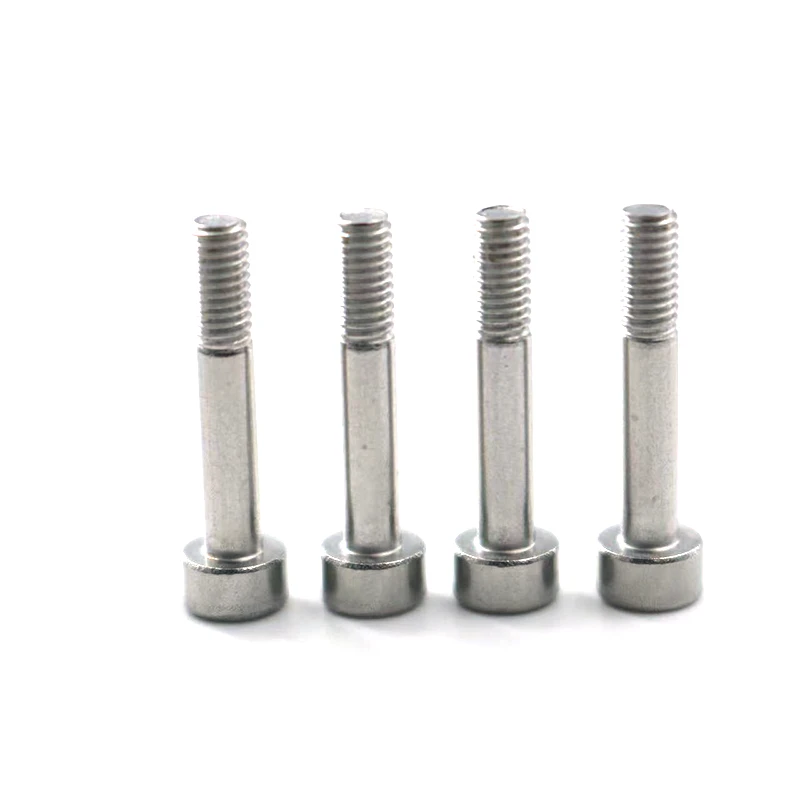

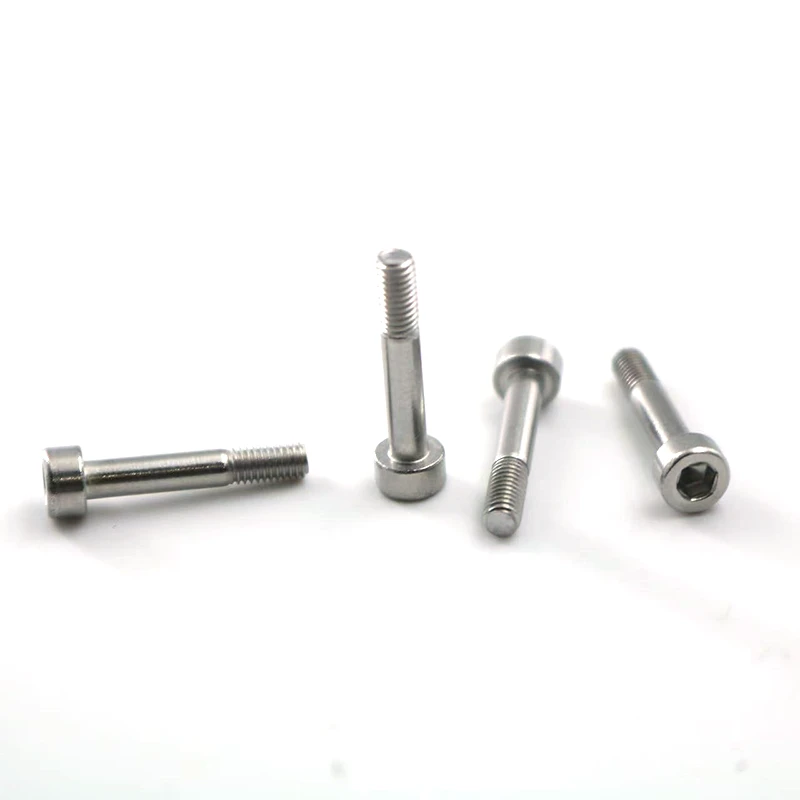

Kauss - Head Hexagonligzdas skrūvesAr pusi - vītņu dizains ir parasts mehānisks stiprinājums. Tālāk ir paskaidrots, kā izmantot kausu - galvas sešstūra ligzdas skrūves. Šajā sadaļā tiks apskatītas viņu īpašības, piemērojamie scenāriji, lietošanas instrukcijas, galvenie apsvērumi un bieži uzdotie jautājumi.
1. Kausa - galvas sešstūra ligzdas skrūves ar pusi - pavediena dizains
Kausa - galva: cilindriska galva ar plakanu augšdaļu un vertikālu cilindrisku sānu. Šis dizains nodrošina lielu uzgriežņu atslēgas kontakta virsmu un spiedienu - gultņa laukumu.
Hexagon: galvai ir sešstūra caurums, un tas prasa Allena uzgriežņu atslēgu, lai pievilktu un atslābinātu.
Puse - Vītne: skrūvju kāts sastāv no divām sekcijām:
Vienkāršs: nesadalīta sadaļa ar noteiktu garumu.
Vītne: Vītotā sadaļa.
Metriskās specifikācijas (M3, M4, M5): attiecas uz nominālo diegu diametru. M3 ir 3 mm, M4 ir 4 mm un M5 ir 5 mm. Šie ir visbiežāk izmantotie metrisko skrūvju izmēri.
Paredzēts: vienkāršais kāts nodrošina pārejas vai tuvu klīrensu, kas savienots ar savienotā komponenta caurumu caur - caurumu. Tas nodrošina pozicionēšanu, centrēšanu un bīdes pretestību, vienlaikus neļaujot pavedieniem piedalīties bīdes laikā, tādējādi aizsargājot tos no bojājumiem. Vītotā daļa pilnībā iesaista otras daļas vītņoto caurumu, nodrošinot spēcīgu aksiālo iespīlēšanas spēku.
II. Pieteikumi un priekšrocības
Lietojumprogrammas: savienojumi, kuriem nepieciešama precīza novietošana un centrēšana: Gludais stienis iederas caur - caurumu, lai novērstu radiālo kustību starp abām daļām. Parastie pielietojumi ietver mehāniskās struktūras, finieres, veidnes, automatizācijas aprīkojumu un 3D printerus.
Savienojumi, kuriem nepieciešama bīdes pretestība: gludajam stienim ir lielāks diametrs (vienāds ar vītnes galveno diametru) un var izturēt spēkus perpendikulāri skrūvju asij labāk nekā pavedieni.
Savienojumi, kas prasa biežu izjaukšanu: sešstūra galvas piedziņa piedāvā lielu griezes momentu un ir mazāk pakļauts noņemšanai, padarot to uzticamāku nekā Phillips vai izgrieztas skrūves.
Lietojumprogrammas, kurām nepieciešami telpas ierobežojumi: salīdzinot ar sešstūra galvas skrūvēm, kausa galvai nav pakļautas uzgriežņu atslēgas vietas, un tā darbībai ir nepieciešams tikai viens caurums, padarot to kompaktāku.
Priekšrocības: augsta slodze - Gultņa ietilpība: galvai ir liels kontakta laukums, liela priekšslodze un drošs savienojums.
Augsta precizitāte: sešstūra galvas piedziņa nav tik pakļauta slīdēšanai un var uzklāt precīzu griezes momentu.
Glats un estētiski patīkams: pēc uzstādīšanas galva ir pakļauta, piešķirot tai rūpīgāku un izturīgāku izskatu nekā COU.
III. Detalizētas lietošanas darbības un metodes
Sagatavošana:
Izvēlieties pareizo skrūvi: apstipriniet skrūves specifikācijas, garumu un veiktspējas vērtējumu atbilstoši projektēšanas prasībām. Izvēlieties pareizo sešstūra uzgriežņu atslēgu: vienmēr izmantojiet uzgriežņu atslēgu, kas precīzi atbilst skrūves galvas izmēram.
BRĪDINĀJUMS: Izmantojot mazizmēra uzgriežņu atslēgu, var smagi sabojāt uzgriežņu atslēgu un skrūvju caurumu, padarot neiespējamu skrūves noņemšanu.
Izstrādes caurumi
Caur caurumiem: Urbšanas cauruma diametram jābūt nedaudz lielākam par skrūves pulēto vārpstas diametru (piemēram, m4 pulēta vārpsta ir aptuveni 4 mm; caurumu var urbt līdz 4,2 mm vai 4,3 mm). Pārliecinieties, ka pulēta vārpsta var iziet gludi un bez ķiķināšanas.
Vītņoti caurumi: nepieciešama pieskare. Uz urbšanas cauruma diametra ir stingri standarti: vītņotā cauruma dziļumam jābūt vismaz 1,2 reizes lielāks par skrūves ievietoto garumu.
Instalācijas darbības:
Izlīdzināšana: Izlīdziniet savienotās divas daļas, nodrošinot, ka caurums un vītņotais caurums ir izlīdzināti.
Ievietojiet: ievietojiet skrūves pulēto vārpstu caur augšējās daļas caurumu.
Ievietošana: maigi ieskrūvējiet skrūvi pamatā esošā komponenta vītņotajā caurumā vairākus pagriezienus ar rokām, lai pārliecinātos, ka nav šķībi un ka pavedieni ir vienmērīgi iesaistīti. Nekad nepiespiediet skrūvi ar uzgriežņu atslēgu, jo tas var viegli sabojāt pavedienus.
Pievelciet: Izmantojot pareizā izmēra allena uzgriežņu atslēgu, ievietojiet skrūves galvu vertikāli, līdz tā apstājas. Vienmērīgi pievelciet pulksteņrādītāja virzienā.
Piemērotība: kritiskiem mehāniskiem savienojumiem izmantojiet griezes momenta uzgriežņu atslēgu, kas iestatīta uz ieteicamo griezes momenta vērtību. Tas nodrošina pietiekamu priekšslodzi, nesalaužot skrūvi vai sabojājot pavedienus.
Iv. Galvenie apsvērumi un parastās kļūdas
Uzgriežņu atslēgas izvēles kļūda: Galvenais skrūvju vītnes slīdēšanas cēlonis ir nepiemērota vai nolietota uzgriežņu atslēga. Kad pavedieni slīd, noņemšana kļūst ārkārtīgi grūta.
Slēpta darbība: Viršu uzgriežņu atslēgas neievietošana un spiediens var sabojāt skrūves caurumu "Seesaw" kustībā, samazinot kontakta zonu un izraisot slīdēšanu.
Mulsina caur - caurumu un vītņotu caurumu izmēriem
Kļūda: urbšana caur caurumu tāda paša izmēra kā vītņotais pamatnes caurums. Tas var izraisīt pulēto stieņa nespēju iziet cauri vai berzēt pret pavedieniem, ejot cauri, sabojājot savienojumu.
Kļūda: vītņotā cauruma urbšana tāda paša izmēra kā caurums. Tas novērš efektīvu pavedienu veidošanos un rada iespīlēšanas spēka trūkumu.
Nepareizs pievilkšanas griezes moments
Virs - Atlaišana: savienojums nav drošs un darbības laikā to var viegli atslābt un nokrist.
Virs - pievilkšanas: tas var izraisīt skrūves izstiepšanos, sadalīšanos vai vītni vītņotā caurumā ("noņemšana"). Nelielas skrūves, piemēram, M3 un M4, ir ļoti trauslas un īpaši pakļautas lauzšanai.
Tīrīšana: Pirms uzstādīšanas pārliecinieties, ka skrūvju caurums nesatur piemaisījumus, piemēram, dzelzs ieslodzījumus un eļļu, jo tas var ietekmēt griezes momenta precizitāti un savienojuma stiprību.
Šis strukturētais un labi - detalizēts lietotāja rokasgrāmata ļauj efektīvi izprast un uzzināt, kā izmantot šo skrūvi, nodrošinot, ka saņemat vēlamo produktu pieredzi un vērtību.
