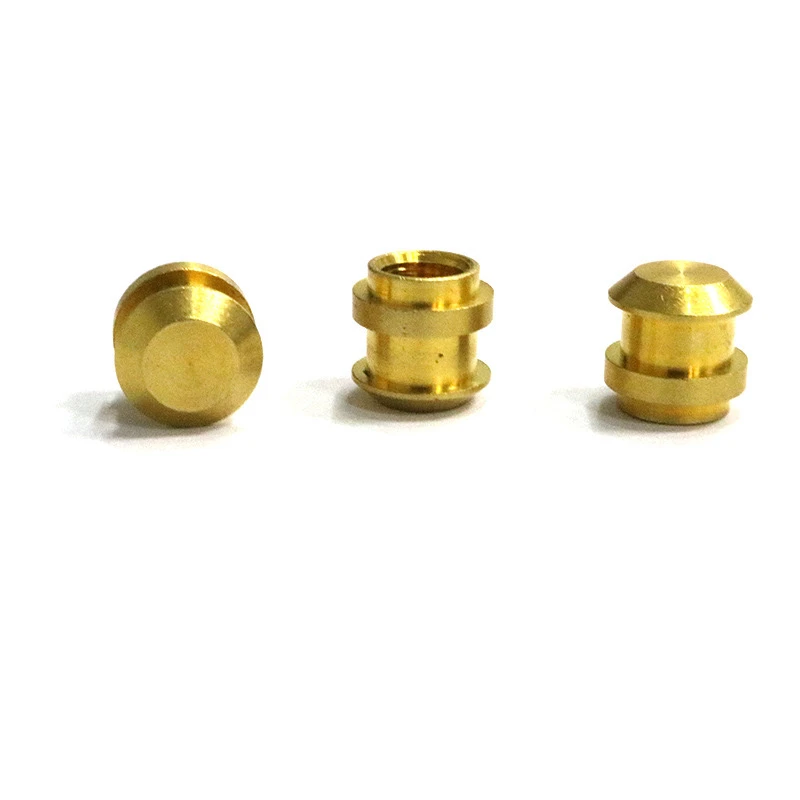

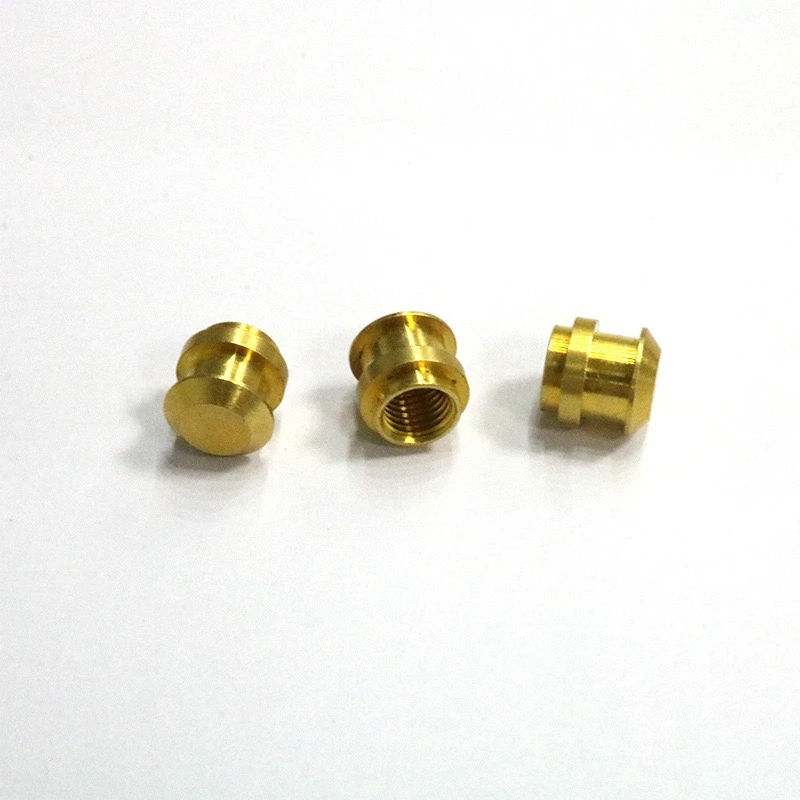

Vara riekstu kolonna (pazīstama arī kā vara tapas, vītņota vara kolonna) ir metāla savienotājs ar iekšējiem un ārējiem vītnēm, ko parasti izmanto elektroniskos aprīkojumā, mehāniskās konstrukcijās vai plastmasas daļās, lai nostiprinātu, atbalstītu vai vadītu elektrību. Šie ir vara riekstu kolonnas izmantošana un piesardzības pasākumi:
1. Parastie vara riekstu kolonnas veidi
Caur caurumu tipu: ir pavedieni no iekšpuses un ārpuses, kas darbojas pa visu kolonnu.
Aklā cauruma tips: ir tikai viens gals ar iekšējiem pavedieniem, bet otrs gals ir aizvērts.
Preses tips: iegults plastmasas vai metāla substrātā ar spiedienu.
Metināšanas tips: fiksēts pie substrāta, metinot (piemēram, lodēšanu, lāzera metināšanu).
2. uzstādīšanas rīki un materiāli
Instrumenti: elektriskais lodēšanas gludeklis (metināšanai), karstā prese, gofrēšanas knaibles, skrūvgriezis, uzgriežņu atslēga, armatūra utt.
Papildu materiāli: siltumvadīšanas silikona tauki (siltuma izkliedei), vītnes līme (lai novērstu atslābināšanos), tīrītājs (lai noņemtu oksīda slāni) utt.
3. Instalācijas darbības
1. Preses metode (piemērojama plastmasas detaļām)
Soļi:
Pirms apstrādes caurums plastmasas daļai, kas atbilst vara uzgriežņu kolonnas ārējam diametram (cauruma diametrs ir nedaudz mazāks nekā uzgriežņu kolonnas ārējais diametrs, lai nodrošinātu iejaukšanās piemērotību).
Uzkarsē vara uzgriežņu kolonnu vai plastmasas caurumu (karstā presēšanas metode) un ar gofrēšanas instrumentu nospiediet riekstu kolonnu caurumā.
Pēc atdzesēšanas plastmasa saraujas un nostiprina uzgriežņu kolonnu.
Piezīmes:
Kontrolējiet temperatūru, lai izvairītos no plastmasas daļas deformācijas.
Nospiediet vienmērīgi, lai novērstu slīpumu.
2. lodēšanas metode (piemērojama metāla substrātiem)
Soļi:
Notīriet substrāta un vara uzgriežņu kolonnas virsmu un noņemiet oksīda slāni.
Izmantojiet elektrisko lodēšanas gludekli vai atstarošanas lodēšanu, lai fiksētu uzgriežņu kolonnu uz metāla pamatnes ar lodēšanu.
Pēc atdzesēšanas pārbaudiet, vai lodēšanas locītava ir stingra.
Piezīmes:
Varš ātri veic siltumu, tāpēc ir nepieciešams lieljaudas lodēšanas gludeklis.
Izvairieties no lodēšanas aizsērēšanas pavediena.
3. Vītota ieskrūvēšanas metode (iegultā uzstādīšana)
Soļi:
Pre-Process vītņoti caurumi uz substrāta (saskaņojot vara uzgriežņu kolonnas ārējos pavedienus).
Uzklājiet nelielu daudzumu diegu līmes un ieskrūvējiet vara uzgriezni kolonnu pamatnē.
Pēc sacietēšanas veidojas stabils savienojums.
Piezīmes:
Izmantojiet mērenu diegu līmi, lai izvairītos no iespiešanās iekšējos pavedienos.
Turiet to vertikāli, ieskrūvējot, lai novērstu vītņu bojājumus.
Iv. Piesardzības pasākumi lietošanai
Pretsloizēšana:
Vibrējošā vidē izmantojiet diegu līmi (piemēram, loktītu) vai pievienojiet atsperes mazgātājus.
Vadītspējīgas prasības:
Ja to izmanto vadītspējai, pārliecinieties, vai kontakta virsma starp uzgriežņu kolonnu un substrātu ir tīra, un, ja nepieciešams, uzklājiet vadošu pastu.
Izturība pret koroziju:
Mitrā vai kodīgā vidē priekšroka tiek dota niķelei pārklātas vai skārda pārklātas vara uzgriežņu kolonnas.
Siltuma izkliedes dizains:
Ja to izmanto siltuma izkliedei, uz kontakta virsmas uzklājiet termisko smērvielu un nodrošiniet stingri piemērotību.
Izvairieties no pārslodzes:
Varš ir mīksts, un spēks ir jākontrolē, nesot griezes momentu, lai novērstu diegu slīdēšanu.
