Šis ir detalizēts lietotāja rokasgrāmata 12,9 klases CNC pagrieziena rīku joslu piederumiem (shims un nestandarta tapasskrūvju skrūve), kas aptver gan tehniskas būtības, gan praktiskas norādes.
I. Papildu funkcijas pārskats
SHIMS: atbalstiet ieliktni, sadaliet griešanas spēkus, novērst šķembu un pielāgojiet ieliktņa augstumu, lai tas atbilstu instrumentu joslu centra līnijai.
Materiāls: parasti karbīds vai rūdīts tērauds, kas atbilst ievietošanas cietībai.

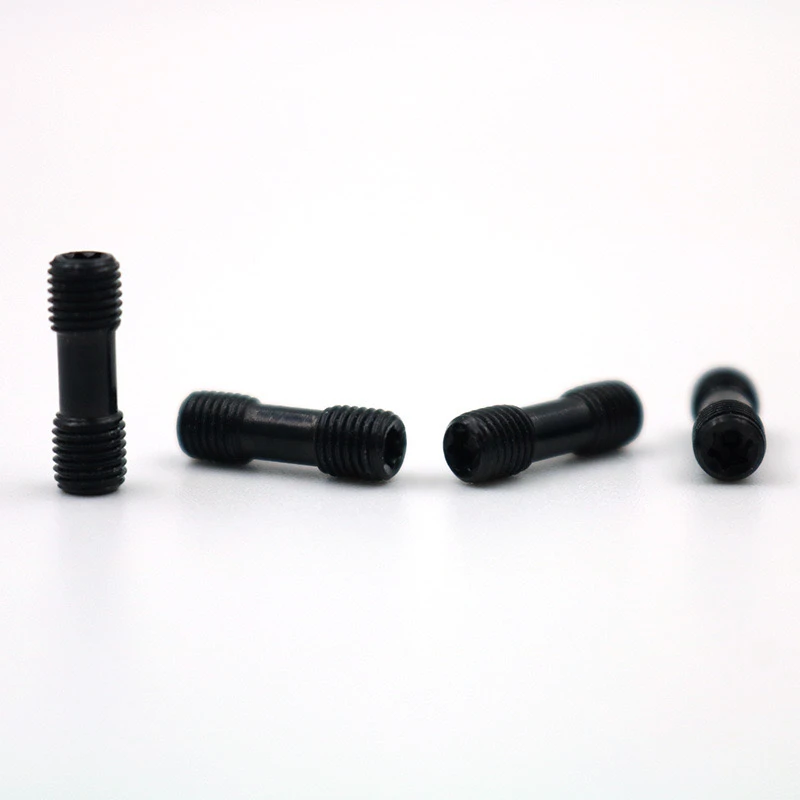

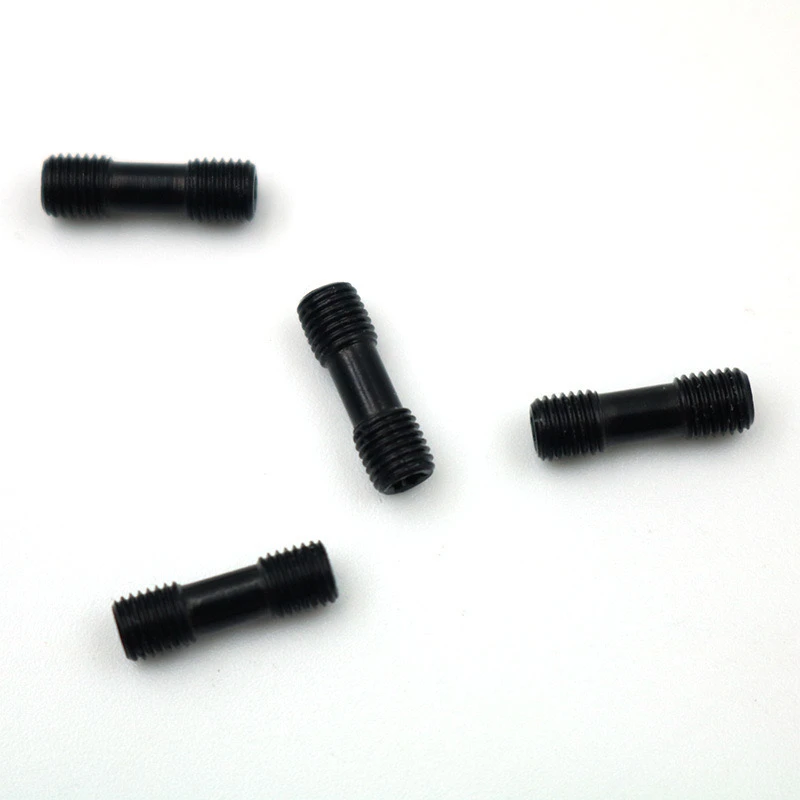

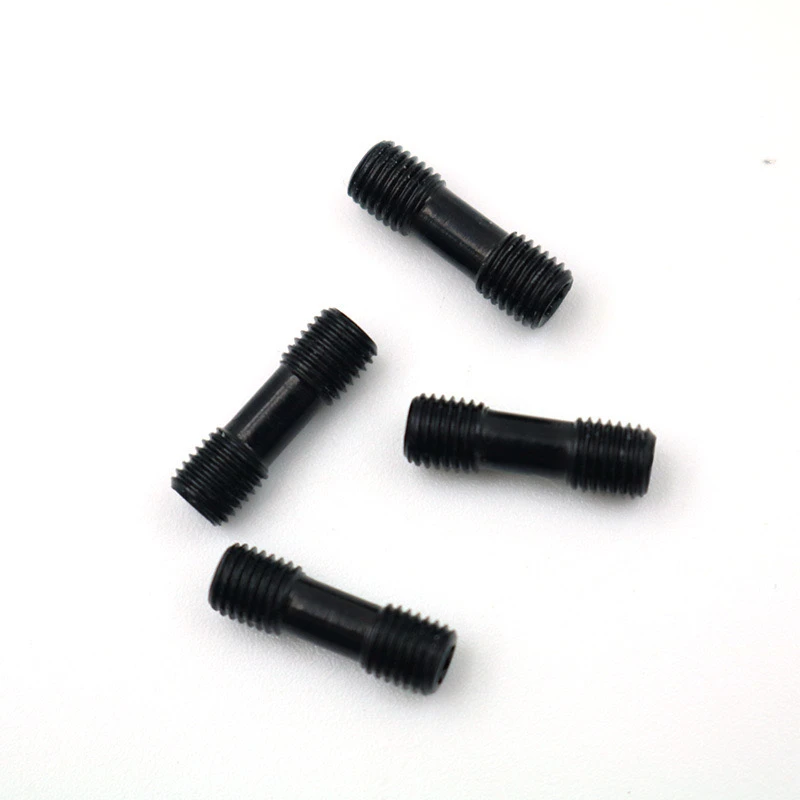

Nestandarta skrūvju skrūves (M5/M6/M8)
Funkcijas: 12,9 klases augstas stiprības, dubultā pavediena dizains (iespējams, ar dažādiem laukumiem/diametriem katrā galā), kas piemērots īpašiem iespīlēšanas scenārijiem.
Mērķis: piestiprina ieliktni līdz instrumentu joslai, pielāgojot nestandarta instrumentu rievas vai īpašas shim konfigurācijas.
II. Lietošanas instrukcijas un piesardzības pasākumi
1. Preparācijas sagatavošana pirms instalēšanas
Tīrīšana un pārbaude
Notīriet instrumentu joslas vītņoto caurumu, shim kontakta virsmu unieskrūvētar spirtu, lai noņemtu eļļu un gružus.
Pārbaudiet pavedienu integritāti (īpaši nestandarta skrūvēm, pārbaudiet, vai tās atbilst instrumenta joslas caurumam.
Pārbaudiet piederumu saskaņošanu: apstipriniet, ka shim biezums atbilst ievietošanas modelim (skatīt instrumenta rokasgrāmatu).
Nestandarta skrūvēm ir nepieciešami divi atšķirīgi gali: viens gals parasti nodrošina instrumentu īpašnieku, bet otrs tur ieliktni vietā (marķēšana vai vītnes piķa mērīšana).
2. Instalācijas procedūra
Novietojot shim
Precīzi ievietojiet shim instrumentu turētāja slotā, nodrošinot, ka nav slīpuma (izmantojiet palielināmo stiklu, lai pārbaudītu piemērotību).
Ievietošanas instalēšana
Ievietošanas griešanas malai jābūt orientētai pareizajā virzienā (piemēram, ārējiem pagrieziena instrumentiem, griešanas malai jābūt vērstai uz augšu).
Pievelkot skrūvju skrūves
Soļi:
a. Vispirms manuāli pievelciet skrūvi instrumentu turētāja vītnes caurumā (lai izvairītos no nepareizas nomaiņas).
b. Izmantojiet griezes momenta uzgriežņu atslēgu, lai pievilktu divos posmos: iepriekš saspringts līdz 50% no nominālā griezes momenta, pēc tam pilnībā pievelciet (piemēram, tipiskais M8 skrūves griezes moments ir 25-30 n · m).
Galvenie punkti:
Ja skrūvju vītnes ir atšķirīgas, rupjais gals nostiprina instrumentu turētāju, bet smalkais gals tur ieliktni vietā.
Nelietojiet smērvielas (tas var ietekmēt berzes koeficientu un izraisīt pārmērīgu vai atslābināšanu).
3. nodošana ekspluatācijā un pārbaude
Augstuma kalibrēšana: izmantojiet rīka iestatītāju, lai pārbaudītu instrumenta gala centra augstumu. Ja novirze pārsniedz 0,02 mm, nomainiet shim vai pielāgojiet to.
Pārbaudes griešana: palaidiet mašīnu ar nelielu ātrumu un bez slodzes, lai novērotu, vai asmens pārvietojas. Pēc pirmā gabala apstrādes pārbaudiet virsmas apdari.
III. Traucējummeklēšana parastām problēmām
Skrūves pārrāvums:
Iemesls: Pārmērīgi piesātināti vai nepareizi izlīdzināti pavedieni.
Risinājums: nomainiet skrūvi un izmantojiet griezes momenta uzgriežņu atslēgu, lai pārbaudītu instrumentu turētāja pavedienus bojājumus.
Ievietot maiņu:
Iemesls: nevienmērīgs shim vai nepietiekami pievilkta skrūve.
Risinājums: atkārtoti atgūstiet shim kontakta virsmu un atkal pievelciet līdz standarta griezes momentam.
Iv. Apkopes ieteikumi
Regulāra pārbaude: pārbaudiet, vai skrūvēs nav atslābuma ik pēc 8 stundām (marķējums ir palīglīdzeklis).
Papildu nomaiņas cikls:
SHIM: nomainiet, ja ievilkums vai nodilums pārsniedz 0,1 mm.
12.9. Klases skrūves: izmetiet pēc 5 atkārtotas izmantošanas vai ja tiek novērota vītņu deformācija.
Standartizēta darbība un rūpīga uzmanība detaļām var ievērojami uzlabot instrumentu kalpošanas laiku un apstrādes precizitāti. Ieteicams veikt aksesuāru modeļa reģistrēšanu, lai ātri nomainātu.
