Imisiņa ieliktņa nstalēšana plastmasai
Karsti kausējumi:
Karstā kausējuma iegulšana ir visizplatītākā un standarta ievietošanas metode. Parasti tas tiek darīts, izmantojot karstu kausējuma mašīnu vai manuālu elektrisko lodēšanu, lai iegultu uzgriezni.
Injekcijas veidņu rieksti:
Injekcijas veidošanai ir nepieciešama stingra kontrole pār uzgriežņa cauruma lielumu, parasti 0,05 mm attālumā. Tas notiek tāpēc, ka uzgriezni piestiprina ar veidņu tapu un ievieto iesmidzināšanas formēšanas mašīnā. Uzgriežņu cauruma izmēru kontrolē ar veidnes tapas lielumu.
Ultraskaņas rieksti:
Ultraskaņas iegulšana ir process, kurā tiek izmantotas ultraskaņas vibrācijas, lai radītu berzi starp sagataves uzgriezni un virsmu vai iekšējām molekulām. Šī berze paaugstina temperatūru saskarnē. Kad temperatūra sasniedz materiāla mīkstināšanas punktu, uzgriezni iegulst plastmasas daļā. Pēc vibrācijas apstāšanās sagatave atdziest un sacietē zem spiediena.

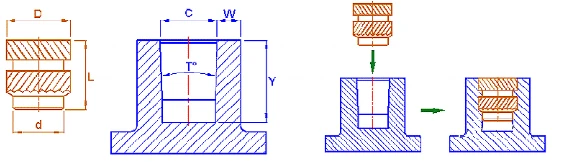

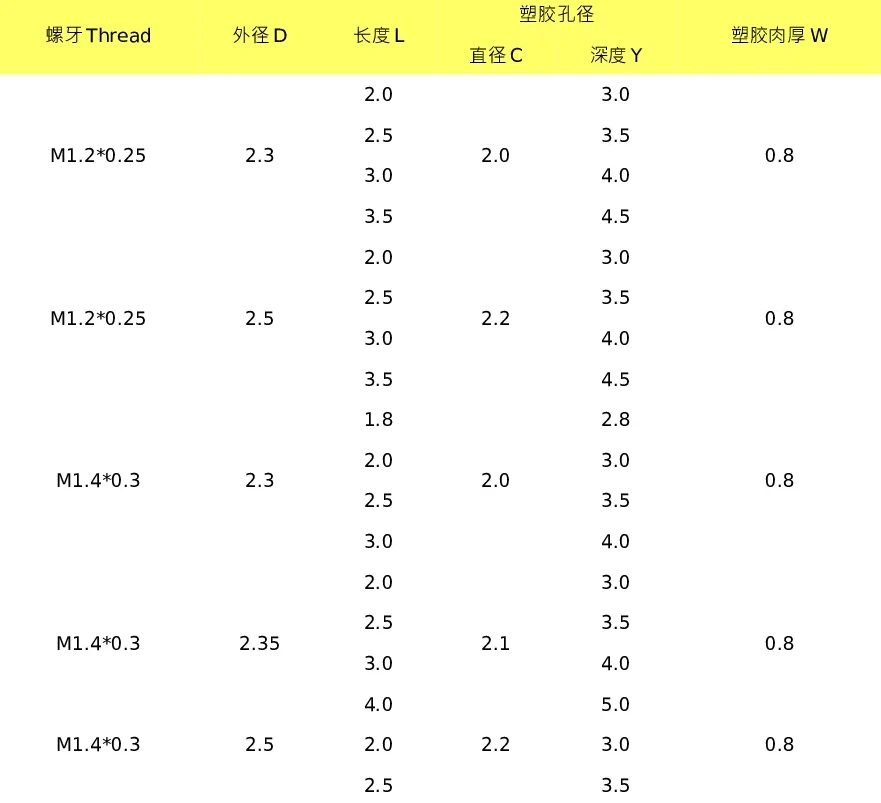

Plastmasas caurumu dizains un uzgriezienu atlases parametri
d Dimensija (riekstu pamatne):
D dimensija ir uzgriežņu pamatne, ko sauc arī par vadības un pozicionēšanas daļu. Pirms iegulšanas tas iederas plastmasas daļā, tāpēc D dimensijai jābūt mazākai par plastmasas priekšnieka cauruma (C) iekšējo diametru, lai atvieglotu pareizu novietojumu.
D Dimensija (uzgriežņu ārējais diametrs):
D dimensija ir uzgriežņa ārējais diametrs, kam jāsakrīt ar plastmasas priekšnieka cauruma iekšējo diametru (C). Parasti plastmasas priekšnieka cauruma iekšējais diametrs ir aptuveni 0,25-0,3 mm mazāks nekā uzgriezņa ārējais diametrs.
L dimensija (riekstu garums):
L apzīmē uzgriežņu garumu, kam jāatrodas plastmasas priekšnieka cauruma dziļumam (y). Parasti plastmasas cauruma dziļums ir 0,5–1,0 mm lielāks nekā uzgriezņa garums, lai varētu uzglabāt plastmasu.
W izmēra (plastmasas cauruma sienas biezums):
W dimensija ir plastmasas cauruma sienas biezums. Plastmasas priekšnieka cauruma sienas biezums parasti ir 0,8–1,0 mm vai vairāk. Jo lielāks uzgrieznis, jo biezāka plastmasas sienai jābūt.
Plastmasas priekšnieka cauruma lieluma ietekme uz riekstu ievietošanu
|
Ideāla ievietošana:Kad uzgriežņu un plastmasas izmēri ir pareizi izvēlēti, uzgriezni lieliski iegulst plastmasā.
|
|
|
Pārāk liels caurums (2. attēls): Ja uzgrieznis ir pārāk mazs un plastmasas priekšnieka caurums ir pārāk liels, uzgrieznis pareizi neiesaistīsies ar plastmasu, kā rezultātā nepietiek tikai vērpes stiprību. |
|
|
Pārāk mazs caurums (3. attēls): Ja uzgrieznis ir pārāk liels un priekšnieka caurums ir pārāk mazs, tas var izraisīt plastmasas pārplūdi vai plaisāšanu. |
|
Ja gan uzgriežņu, gan plastmasas izmēri ir pareizi, bet joprojām rodas patoloģiskas problēmas, var apsvērt optimizācijas dizainus.
1. piemērs: nepietiekams vērpes stiprums sekla priekšnieka cauruma dziļuma dēļ
Ja priekšnieka cauruma dziļums ir pārāk sekls, divkāršu uzgriezuma izvēle var izraisīt nepietiekamu plastmasas iesaisti riekstu slotā, izraisot zemu vērpes izturību. Šādos gadījumos ieteicams iestatīt priekšnieka cauruma dziļumu līdz 2,5 mm vai vairāk, un uzgrieznīša garumam parasti jābūt 2,0 mm vai vairāk. Ja pelējuma modifikācija nav iespējama, pārslēgšanās uz viena sprādziena uzgriezni ar lielāku spraugas garumu (BS1) var palīdzēt uzlabot iesaistīšanos un palielināt vērpes izturību.

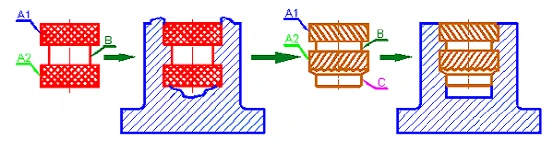

2. piemērs: plastmasas pārplūde un priekšnieka cauruma plaisāšana
Ja tiek izmantots kreisajā attēlā parādītais riekstu stils, iegulšanas laikā uzgrieznis paplašināsies pie A1 un A2 daļām, kamēr B daļa strauji slēdzas, apgrūtinot plastmasas plūsmu. Tas var izraisīt plastmasas pārplūdi vai plaisāšanu. Lai no tā izvairītos, var pievienot virzošo (c) daļu, lai palīdzētu precīzi novietot uzgriezni plastmasas caurumā, uzlabojot efektivitāti un ražu. Uzgriežņa dizains ar 90 grādu un 45 grādu leņķisko rievu veido augstas stiprības mezglus, kas pretojas vērpes spēkiem, ievērojami palielinot vērpes izturību.
