Misiņa riekstu iegulšanas metodes plastmasas daļās
Misiņa uzgriežņus var iestrādāt plastmasas detaļās, izmantojot dažādas metodes, ieskaitot veidņu ievietošanu veidņu laikā, karstā presēšanā, ultraskaņas ievietošanā un aukstā presēšanā. Starp šiem,karstā kausa iegulšanair visizplatītākā un plaši izmantotā metode, ko parasti veic ar karstā kausēšanas mašīnu vai manuālu elektrisko lodēšanu.

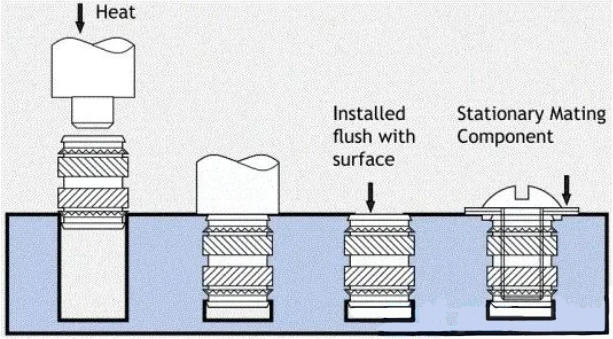

Karstā kausējuma iegulšanā misiņa uzgriezni karsē līdz noteiktai temperatūrai, mīkstinot plastmasu, un pēc tam piespiež iekšā. Šī metode rada salīdzinoši zemu iekšējo spriegumu, vienlaikus nodrošinot lielisku izvilkšanas un griezes momenta izturību.
Karstā kausēšanas uzgriežņu ievietošanas mašīna - darba princips
Mašīna izmantoelektriskā sildīšanas saplūšanas princips, precīzi kontrolēt temperatūras izmaiņas kombinācijā ar mehāniskām ierīcēm, lai sasniegtu iegulšanu. Tas ir īpaši piemērots produktiem, kurus ir grūti metināt, neregulāri formas vai salīdzinoši lieli.
To izmanto plastmasas metināšanai, uzgriežņu iegulšanai, kniedēšanai un līdzīgai lietojumprogrammai.

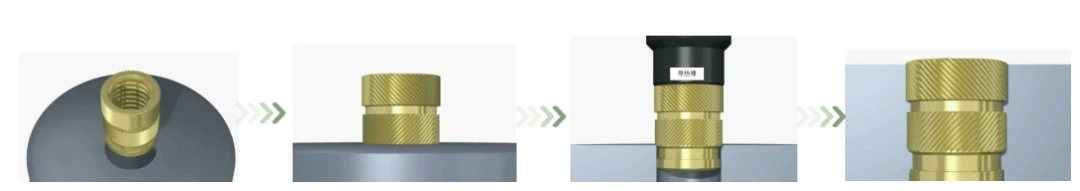

Karstā kausēšanas riekstu ievietošanas process
Vibrācijas barošana
Operatoram katras maiņas sākumā ir jāielādē nepieciešamais misiņa uzgriežņu skaits vibrējošā padevē. Sistēma automātiski sakārto nesakārtotos uzgriežņus sakārtotā secībā. Maksimālais barošanas ātrums var sasniegt 200 gabalus minūtē.
Apkure un barošana
Uzgriežņi iziet no vibrējošā padevēja un ieslīdiet augstas temperatūras mēģenē (ar regulējamu temperatūras iestatījumiem). Pēc uzsildīšanas apkures zonā tos ievada mašīnā, gatavi ievietošanai.
Iegulšana
Uzkarsētos uzkarsus ar mašīnas galvu iespiež plastmasas korpusā. Ievietošanas temperatūru var pielāgot, un tiek izmantots pozicionēšanas ierobežotājs.
Kustība
X, Y un Z asis tiek virzītas un precīzi novietotas, izmantojot ieprogrammētu vadību.
Galvenie vadības parametri:
Karstā preses galvas temperatūra
Uzkarsēšanas laiks
Laika iegulšana

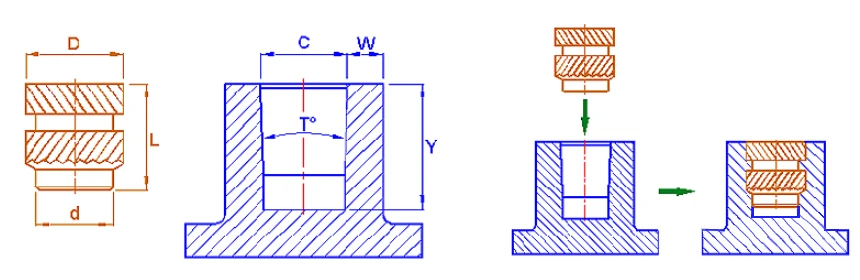

Atbilstoši plastmasas caurumiem ar riekstiem
D: Riekstu ārējais diametrs
L: Riekstu garums
d: Riekstu bāzes diametrs
C: Plastmasas cauruma diametrs
W: Plastmasas cauruma sienas biezums
Y: Plastmasas cauruma dziļums
LīdzdIzmērs (uzgriežņu pamatne) - saukts arī par virzošo pozicionēšanas sadaļu - der arCsekcija (plastmasas caurums) pirms iegulšanas. Rieksta dibensddaļai jābūt nedaudz mazākai par plastmasas priekšnieka iekšējo cauruma diametruCLai ļautu pozicionēt.
LīdzDIzmērs (uzgriežņu ārējais diametrs) atbilstCIzmērs (plastmasas cauruma diametrs). Piemēram, mobilā tālruņa uzgriežņos plastmasas iekšējā cauruma diametrs parasti ir 0,25–0,3 mm mazāks par uzgriežņu ārējo diametru.
LīdzLIzmērs (uzgriežņu garums) atbilstYIzmērs (plastmasas cauruma dziļums). Parasti cauruma dziļums ir 0,5–1,0 mm dziļāks par riekstu garumu, lai nodrošinātu sveķu rezervuāru.
W(sienas biezumam) parasti jābūt 0,8–1,0 mm vai vairāk. Jo lielāks riekstu izmērs, jo lielāks ir nepieciešamais sienas biezums.
Hot-Melt riekstu priekšrocības un pielietojums
Priekšrocības:
Viegla montāža un demontāža
Augsta izvilkšanas un griezes momenta izturība
Atkārtoti lietojami pavedieni ar spēcīgu bloķēšanas veiktspēju
Zemākas operatora prasmes prasības, uzticama stiprināšana
Vietas taupīšanas garuma dizains
Vienkāršots caurumu dizains
Piemērots noteiktiem augstas temperatūras apstākļiem
Pieteikumi:
Karstā kausējuma misiņa uzgriežņi tiek plaši izmantoti elektronikā, aparatūrā, plastmasā, apgaismojumā, rotaļlietās, sanitārajos izstrādājumos, mēbelēs, medicīnas ierīcēs un sporta aprīkojumā.
Piemēri ir:
Klēpjdatoru plastmasas apvalki
GPS ierīču korpusi
Maršrutētāja korpusi
Mobilo tālruņu korpusi
Bezvadu sakaru ierīču korpusi
Sadzīves ierīces plastmasas apvalki
Automobiļu detaļas
Vārsti
Elektriskie slēdži
