Kā pareizi izmērīt sešstūra uzgriežņus: pilnīga lietošanas pamācība

Pareiza sešstūra uzgriežņu mērīšana ir ļoti svarīga stiprinājumu savienošanai, drošai mehāniskai montāžai un precīzai sagādei. Neprecīzi mērījumi var izraisīt uzgriežņu -skrūvju nesakritību, montāžas grūtības un pat drošības apdraudējumu.

Šajā rokasgrāmatā ir sniegta detalizēta informācijasešstūra uzgrieznismērīšanas soļi, lai palīdzētu jums apgūt precīzas mērīšanas metodes.

Hex riekstu pamatstruktūra

Pirms mērīšanas ir jāsaprot sešstūra uzgriežņu galvenā struktūra un galvenie izmēri. Sešstūra uzgrieznis ir sešstūra stiprinājums, ko izmanto ar skrūvēm vai vītnēm, lai droši savienotu detaļas.

Mērīšanas laikā pievērsiet uzmanību šādiem galvenajiem izmēriem:

Across Flats (AF)

AF attiecas uz attālumu starp abām paralēlām sešstūra uzgriežņa malām. Šis ir primārais izmērs, kas norādīts uz uzgriežņa, un tas ir ļoti svarīgi, izvēloties uzgriežņu atslēgu vai kontaktligzdu.

Pāri stūriem (AC)

AC attiecas uz attālumu starp diviem pretējiem sešstūra uzgriežņa stūriem.

Vītnes diametrs un piķis

· Vītnes diametrs: uzgriežņa iekšējais diametrs, kas savienojas ar skrūvi.

· Solis: attālums starp blakus esošajiem pavedieniem, mērīts milimetros metriskajās vienībās un vītnes collā (TPI) angļu vienībās.

Riekstu biezums (augstums)

Biezums attiecas uz uzgriežņa vertikālo augstumu no apakšas uz augšu, kas ietekmē vītnes saķeres garumu un slodzes-nestspēju. Pārāk plāns uzgrieznis samazina tā nestspēju-, savukārt pārāk biezs uzgrieznis var ietekmēt telpu un montāžu.

Mērīšanai nepieciešamie rīki

Lai nodrošinātu precīzus mērījumus, ieteicams izmantot šādus rīkus:

· Vernjē suporti vai digitālie suporti:Izmanto AF, AC un biezuma mērīšanai.

· Vītnes mērītājs:Izmanto piķa mērīšanai.

· Mikrometrs (pēc izvēles):Piemērots mazu uzgriežņu vai precīza biezuma mērīšanai.

· Palielināmais stikls vai papildu gaismas avots:Palīdz pārbaudīt mazus uzgriežņus vai nolietotus pavedienus, nodrošinot precīzus mērījumus.

Padoms:Pirms mērīšanas notīriet uzgriezni un instrumentus, lai izvairītos no putekļu, eļļas vai urbumu ietekmes uz rādījumu.

Sešstūra uzgriežņa mērīšanas soļi

1. darbība – izmēriet pretējos dzīvokļus (AF)

1. Saspiediet suportus starp diviem paralēlajiem uzgriežņa plakanajiem elementiem.

2. Turiet suportus perpendikulāri paralēlām plakanām, lai izvairītos no kļūdām, ko izraisa leņķiskie mērījumi.

3. Uzmanīgi aizveriet suportus, tikai tik daudz, lai pieskartos uzgriežņa virsmai; nespiediet uz leju.

4. Izlasiet un pierakstiet izmēru (milimetros vai collās).

5. Salīdziniet ar standarta izmēru tabulām (ISO, DIN, ANSI), lai apstiprinātu specifikācijas.

2. darbība. Izmēriet diagonālos izmērus (AC)

1. Izmēriet attālumu starp diviem stūriem ar suportiem.

2. Lai nodrošinātu precizitāti, turiet suportus saskaņotus ar uzgriežņa stūra punktiem.

3. Ierakstiet datus, lai tos izmantotu kosmosa projektēšanā vai lietojumos ar augstu{1}}griezes momentu.

3. solis – Izmēriet vītnes diametru un piķi

1. Izmēriet uzgriežņa iekšējo diametru, izmantojot suportus vai vītnes mērītāju.

2. Izmēriet soli ar vītnes mērierīci, lai pārliecinātos, ka tas atbilst skrūvei, piemēram, M8 x 1.25. 3. Pārbaudiet vītņu gludumu, lai izvairītos no nodiluma vai urbumiem, kas traucē mērījumiem.

4. solis – uzgriežņa biezuma mērīšana

1. Izmantojot suportus vai mikrometru, izmēra vertikālo augstumu no uzgriežņa apakšas līdz augšai.

2. Pārbaudiet standarta biezuma diagrammu, lai apstiprinātu atbilstību uzgriežņu specifikācijām.

3. Biezums ietekmē vītnes saķeres garumu un slodzes{1}}nestspēju; pārliecinieties, ka izvēlētais uzgrieznis atbilst konstrukcijas prasībām.



Mērīšanas instrumenti

Clipers mikrometrs

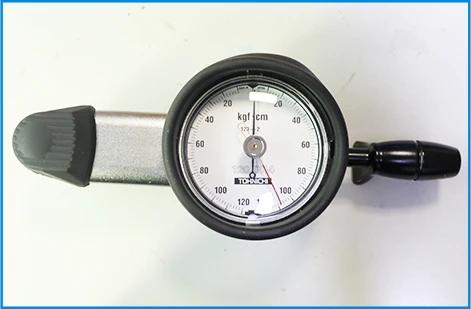

Griezes moments

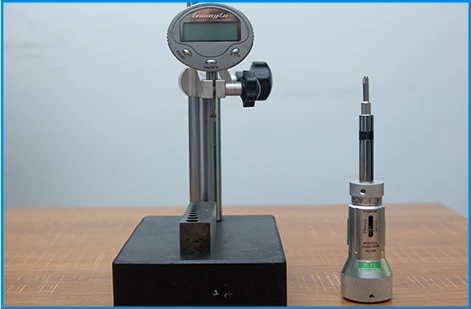

Dziļuma mikrometrs

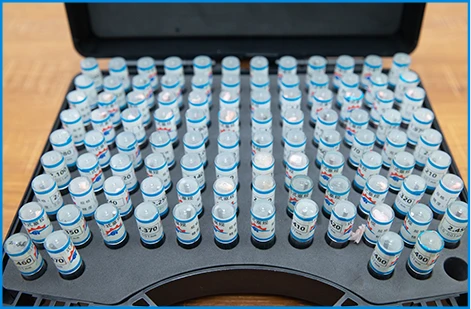

Spraudnis

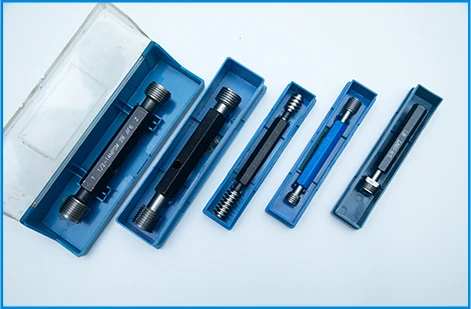

Pavedienu mērītājs

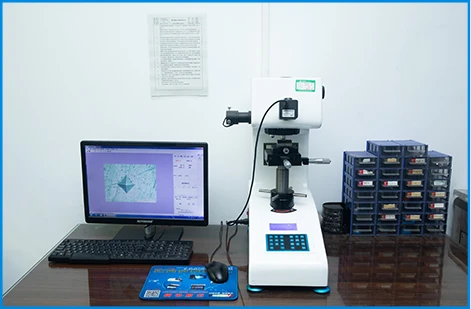

Cietības testeris

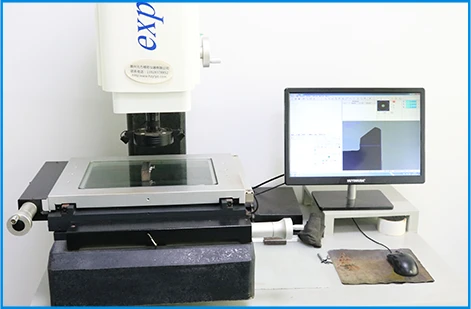

Projektors

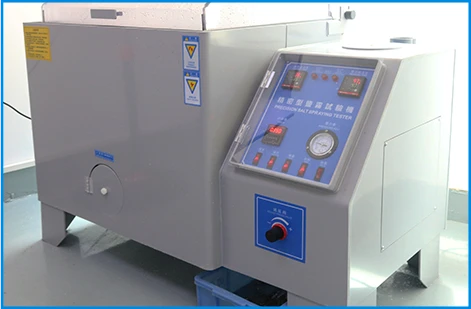

Sāls izsmidzināšanas pārbaude

Padomi sešstūra uzgriežņu mērījumu precizitātes uzlabošanai

Izvēlieties tīru, stabilu un labi apgaismotu{0}}mērīšanas vidi.

Pirms mērīšanas pārliecinieties, ka darba virsma ir līdzena un bez vibrācijas, lai novērstu instrumenta slīdēšanu un kļūdas. Pietiekams apgaismojums palīdz skaidri redzēt uzgriežņa malas un vītnes detaļas.

Izmēriet vienu un to pašu dimensiju vairākas reizes un ņemiet vidējo.

Galvenos izmērus, piemēram, AF (pretējās malas), AC (pretējās diagonāles) un biezumu, ieteicams izmērīt vismaz trīs reizes un pēc tam ņemt vidējo. Tas samazina nejaušās kļūdas un uzlabo mērījumu rezultātu ticamību.

Pirms lietošanas pārliecinieties, vai instrumenti ir noregulēti uz nulli un kalibrēti.

Digitālie suporti, nonija suporti vai mikrometri pirms lietošanas jāiestata uz nulli. Regulāri kalibrējiet savus rīkus, īpaši pēc augstas-precizitātes mērījumiem vai ilgstošas-lietošanas, lai nodrošinātu precīzus rezultātus.

Ierakstiet mērījumu datus

Pēc katra mērījuma ieteicams piezīmju grāmatiņā vai izklājlapā ierakstīt izmērus, tostarp AF, AC, vītnes diametru, soli un biezumu.

Vienību pārbaude (metriskā vai imperatora)

Mērīšanas laikā pievērsiet īpašu uzmanību vienībām; metrisko (milimetru) un imperatora (collas) nedrīkst jaukt.

Biežas mērījumu kļūdas

· Izmantojot neprecizitātes rīkus (piemēram, lineālus), rodas būtiskas kļūdas.

· Mērīšana ne{0}}perpendikulāros leņķos rada AF vai maiņstrāvas novirzes.

· Vītnes diametra, piķa vai biezuma ignorēšana izraisa saderības kļūmi.

· Metrisko un britu mērvienību sajaukšana izraisa iepirkuma kļūdas.

Kopsavilkums

Sešstūra uzgriežņu mērīšanai jāpievērš uzmanība pretējām plaknēm (AF), pretējiem diagonāles izmēriem (AC), vītnes diametram, solim un biezumam. Izmantojot atbilstošus instrumentus un stingru procedūru ievērošanu, tiek nodrošināta cieša piegulšana starp uzgriezni un skrūvi, izvairoties no montāžas problēmām. Precīzi mērījumi ne tikai palīdz mehāniskajā montāžā, bet arī uzlabo iepirkuma efektivitāti un drošību.
