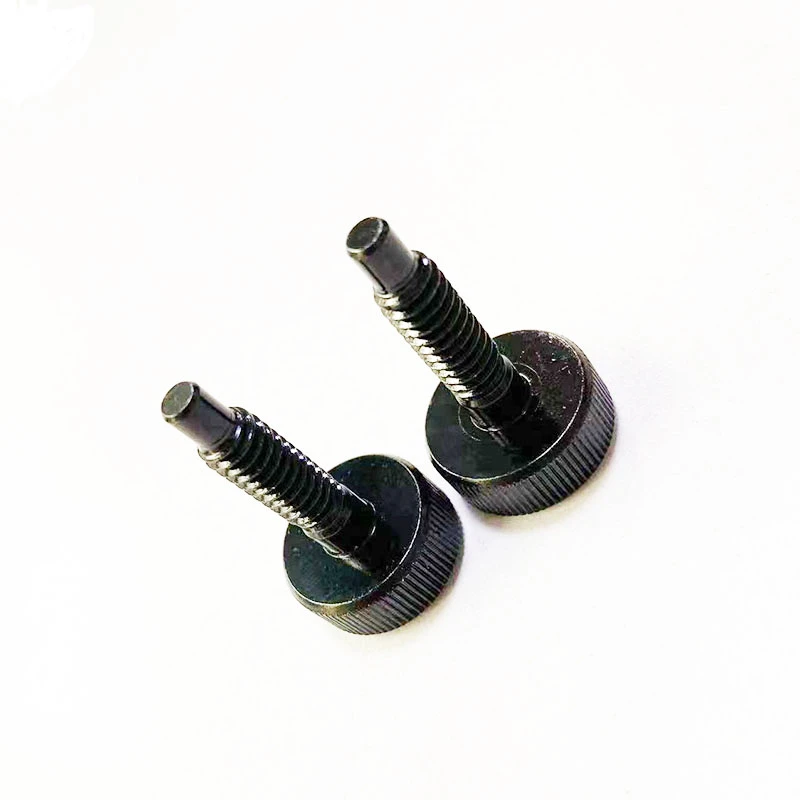

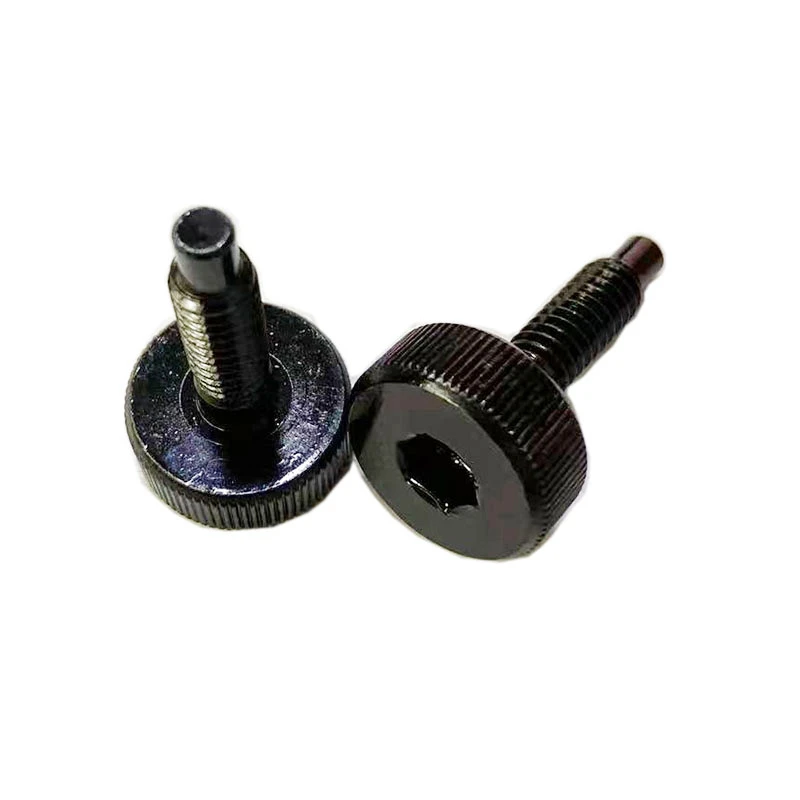

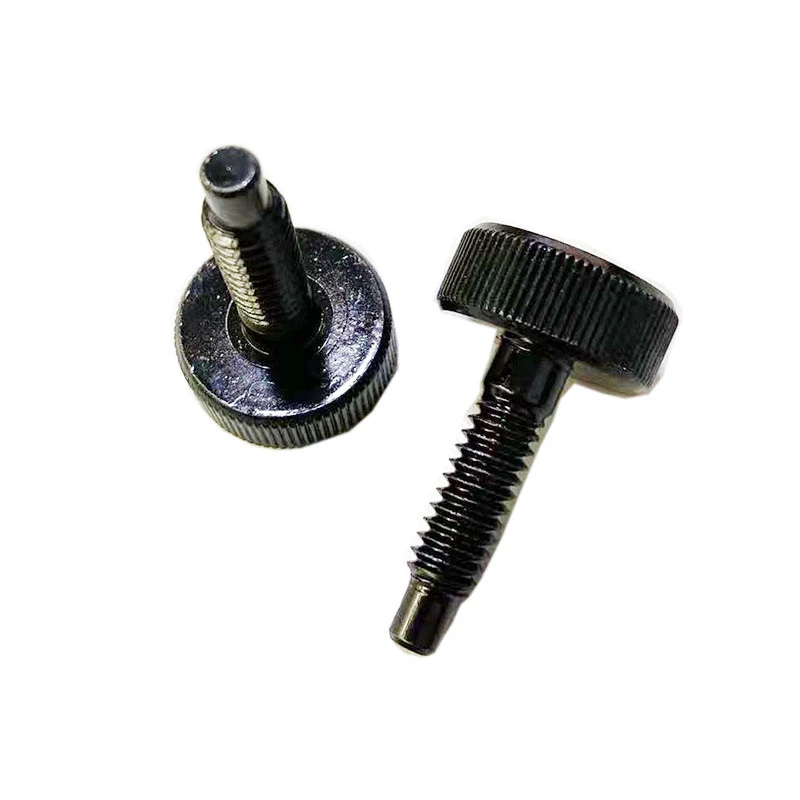

Daudzstaciju aukstumsAmerikāņu taisni gaumēja sešstūra skrūveir precizitātes mehānisks stiprinājums, kas apvieno augstas stiprības, ērtu uzstādīšanu un anti-slip īpašības . Šis ir detalizēts tā pielāgošanas prasību apraksts, kurā ņemti vērā gan tehniskie punkti, gan ražošanas iespējamība .}}}}
1. pamatprasības
Standarti un materiāli
Standarta specifikācijas: American ASME B18 . 3 vai klienta noteiktie standarti.
Parastās iespējas: nerūsējošais tērauds 304 vai 316, oglekļa tērauda 8. pakāpe . 8 vai 10.9. Klase, cinkota vai niķelēta.
Īpašas prasības: misiņš, titāna sakausējums .
Izmēri un pielaides
Pavediena specifikācijas: UNC/UNF sērija, GO un NO-GOEGE pieņemšanas kritēriji ir jānorāda .
Galvas izmērs: sešstūra caurums atbilstoši asme b 18.3. atslēgas lielumam
Knurling parametri: taisns knurlings, ieteicams 0.8-1.2 mm piķis, 0.1-0.3 mm . ārējā diametra palielināšanās
Procesa prasības
Aukstā virzība: daudzstaciju apstrāde, lai pārliecinātos, ka koaksialitāte starp galvu un stieni ir mazāka vai vienāda ar 0 . 05 mm.
Siltuma apstrāde: oglekļa tērauds ir jālabo, un nerūsējošais tērauds var būt pēc izvēles ar šķīdumu, .
Virsmas apstrāde: pārklājuma biezums, sāls smidzināšanas testa laiks .
2. Pielāgota atslēgas informācija
Knurling Design: Axial taisnas līnijas (lai izvairītos no krusteniskām līnijām, kas ietekmē sajūtu), knurlinga laukuma garums ir lielāks vai vienāds ar 1 . 5 reizes lielāks par skrūvju diametru.
Anti-slip tests: ir nepieciešams griezes momenta testa ziņojums (piemēram, ar roku pievilkšanas griezes momentu lielāks vai vienāds ar 0 . 5n · m).
Galvas struktūra
Sešstūra dziļums: vismaz 1 . 2 reizes lielāks par sešstūra atslēgas izmēru, un apakšā ir rezervēta 0,3 mm procesa fileja, lai novērstu plaisāšanu.
Samerēšana: galvas mala ir jāsamazina 0.1-0.2 mm, lai izvairītos no montāžas skrāpējumiem .
Īpašas prasības
Marķējums: lāzera marķēšana uz galvas .
Iepakojums: anti-Scratch blistera paplātes Iepakojums, daudzums uz lodziņu ir sadalīts 1000 gabalos/5000 gabalos .
III . Kvalitātes kontrole un piegāde
Priekšmetu pārbaude
Galvenie priekšmeti: Thread Go/No-Go Gare, cietības pārbaude, adhēzija .
Pārbaudes koeficients: Pirmās daļas pilna pārbaude, partijas paraugu ņemšana .
Dokumenta atbalsts: materiāla pārskats, procesa plūsmas diagramma, pilna izmēra pārbaudes ziņojums, jāsniedz .
Iv . Izvairīšanās no problēmas.
Materiāla izvēle: Nerūsējošā tērauda aukstā virzienā ir jāizmanto īpašas brīvas mašīnas pakāpes, lai izvairītos no plaisāšanas .
Knurling zobu sabrukums: pielāgojiet spiediena un atkvēlināšanas procesu .
Vītnes precizitāte: pievienojiet diegu velmēšanas procesu pēc aukstas pozīcijas, lai labotu toleranci .
V . Piegādātāja komunikācijas ieteikumi
Skaidri nodrošiniet zīmējumus, un galvenās izmēri un pielaides ir jāatzīmē .
Nepieciešams pelējuma izmēģinājuma ziņojums (ieskaitot pelējuma dzīves aplēsi) .
Pārrunājiet nepilnīgus produktu apstrādes terminus .
