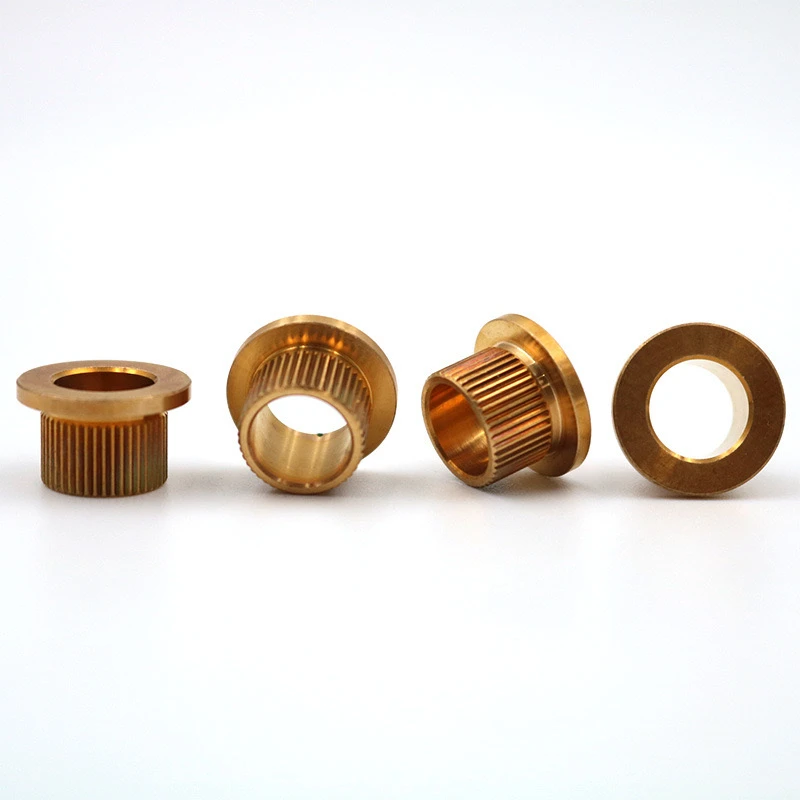

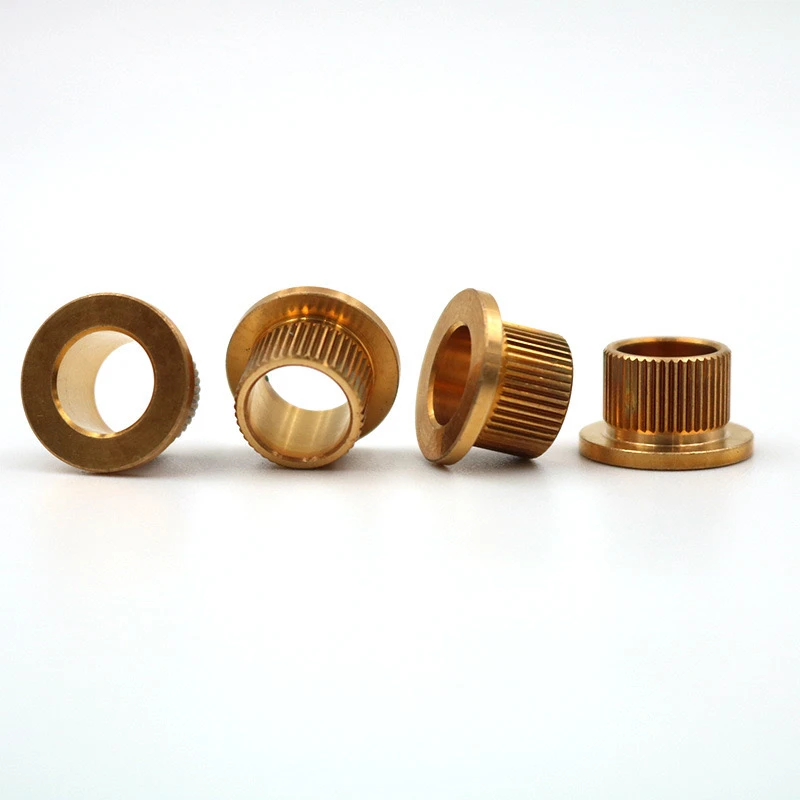

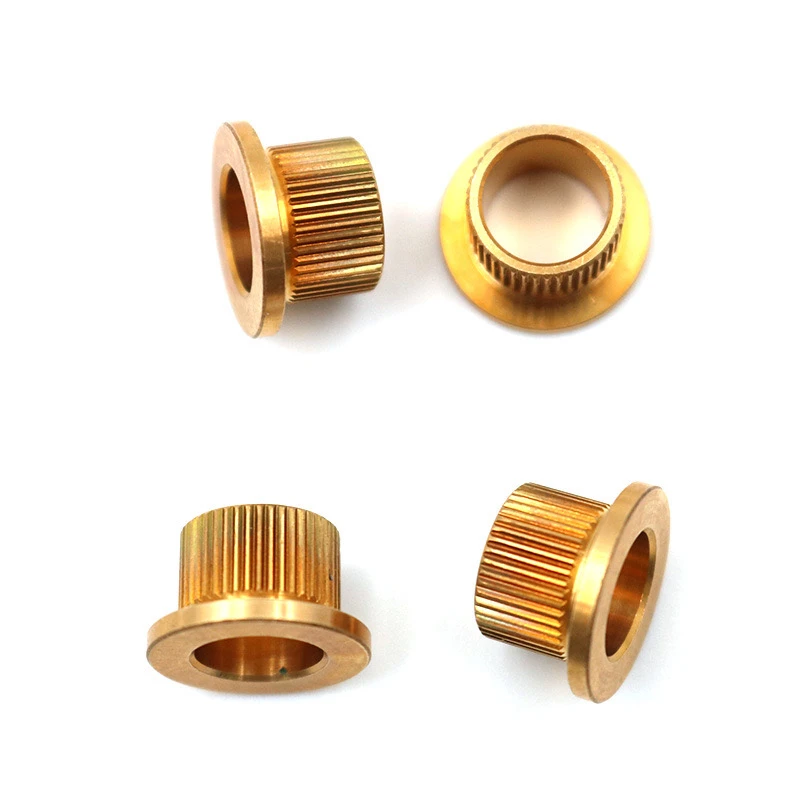

Misiņa kliedziens solisAtloka kniede ir speciāli izstrādāta kniede, kas apvieno vairākas strukturālas un funkcionālās īpašības . Tā pamatfunkcijas un funkcijas var sistemātiski apkopot šādi .
1. Pamata parametru pielāgošanas prasības
Materiālo specifikācijas
Materiāls: H62 vai H65 misiņš, svina misiņš C3604 var arī izvēlēties, lai uzlabotu griešanas veiktspēju
Cietība: hrb 55-75, siltuma apstrādes statuss ir jāzīmē
Stiepes izturība: lielāka vai vienāda ar 300MPa, militārajai pakāpei ir nepieciešams lielāks vai vienāds ar 400MPA vai vienāds ar 400MPA
Strukturālās dimensijas
STEP DIZAINS: galvas diametrs D =1.5-2.0 × stieņa diametrs D, soļa augstums H =0.3-0.5 D
Knurling Type: acs Knurling, zobu solis 0.6-1.2 mm
Atloka mala: 45 grādu famfers vai R0,2 fileja (anti-Burr)
Apstrāde ar virsmu
Plaukšana: izvēles niķeļa, alvas vai pasivācijas ārstēšana
Īpašās prasības: ķīmiskais niķeļa pārklājums ir piemērots augstas korozijas izturības scenārijiem
II .Procesa kontroles galvenie punkti
Aukstā virsraksts, kas veido mirstības dzīvi lielāks vai vienāds ar 500, 000 laikiem, koaksialitāte: mazāka vai vienāda ar 0,05 mm
Knurling Processing: Radiālais spiediens: 3-5 KN, divriteņu knurling mašīna
Pārbaudes standarti
Galvenie priekšmeti: galvas apļa izlaišana ir mazāka vai vienāda ar 0,1 mm, zobu profila integritāte ir lielāka vai vienāda ar 90%
Paraugu ņemšanas plāns: GB/T2828.1 II līmenis AQL1.0
III . lietojumprogrammu adaptācijas ieteikumi
Darba stāvokļa saskaņošana
Vibrācijas vide: ieteicams pievienot serrācijas atloka aizmugurē
Vadītspējīgas prasības: prioritāšu pasivācijas ārstēšana bez prioritātes
Instalācijas vadlīnijas
Kniedēšanas spēka aprēķins: f =0.6 × σb × kā (σb ir materiāla stiprums, tāpat kā šķērsgriezuma laukums)
PALĪDZES BROBU PIELIKUMS: Ieteicama H11 līmeņa saskaņošana
IV . Pielāgots servisa process
Tehniskā dokstacija
Nepieciešams, lai nodrošinātu:
Montāžas šķērsgriezuma diagramma (blakus esošo daļu materiāla un biezuma marķēšana)
Vides pārbaudes ziņojums (piemēram, sāls izsmidzināšanas testa prasības)
Pēdiņu cikls
Nodrošiniet risinājumu 3 dienu laikā (mazāk nekā 1, 000 gabali)
Maksa maksa: ￥ 800-2, 000 (var iekļaut vienības cenā)
Piegādes garantija
Pirmā skaņdarba pilna izmēra ziņojums, ieskaitot 3D skenēšanas datus)
Pakešu garantija (ieskaitot materiāla spektra analīzi)
V . Izvairīšanās no neveiksmes
Knurling un slīdēšana: palieliniet soli līdz vairāk nekā 1,0 mm
Atloka plaisāšana: kontrolējiet aukstās galvas deformāciju, kas ir mazāka vai vienāda ar 65%
Galvaniskā korozija: izvairieties no tieša kontakta ar alumīnija sakausējumu
Šajā risinājumā tiek ņemta vērā gan ražošanas iespējamība, gan lietojumprogrammu uzticamība, un parametru svarus var pielāgot atbilstoši īpašiem darba apstākļiem . Ieteicams nodrošināt parauga testa instalēšanu, lai pārbaudītu pielāgojamību .
Šis dizains sasniedz līdzsvaru starp funkcionalitāti, uzticamību un procesa izmaksām, izmantojot koordinētu materiālu un struktūru optimizāciju, un ir piemērots mazu un vidēja izmēra aprīkojuma precīzas montāžas vajadzībām {.
