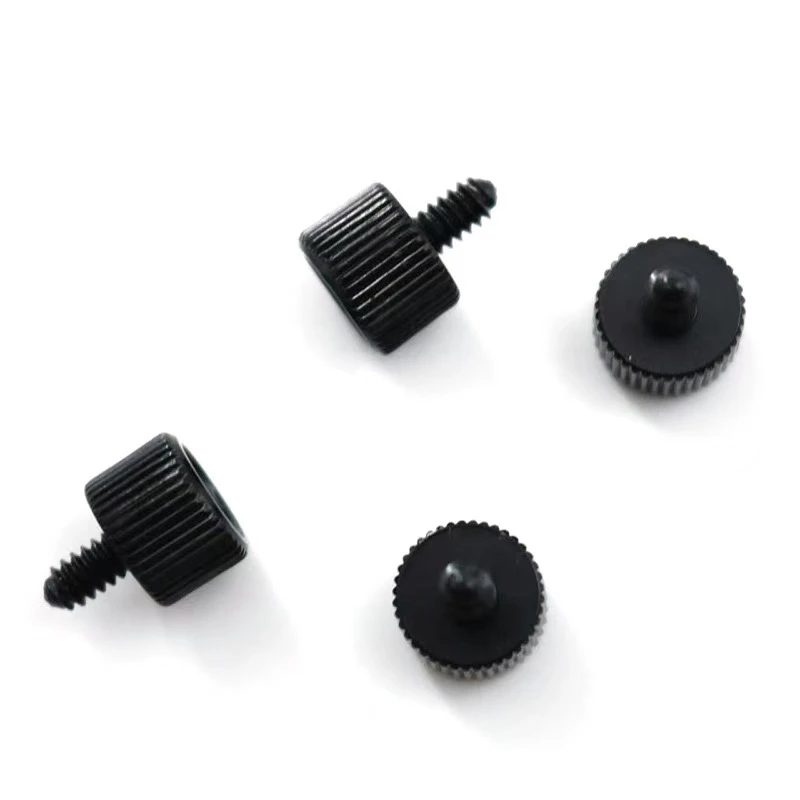

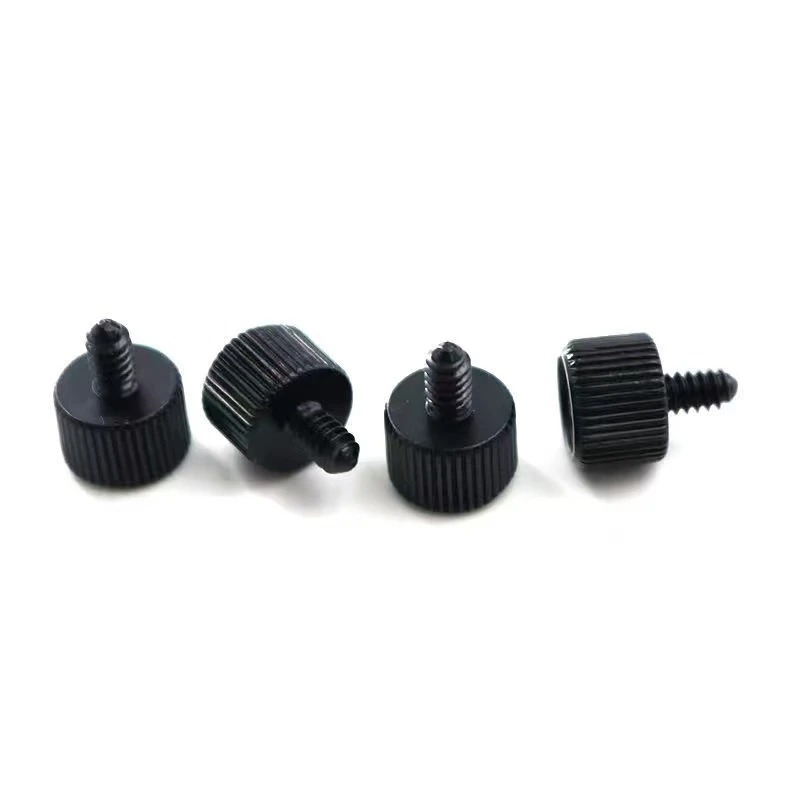

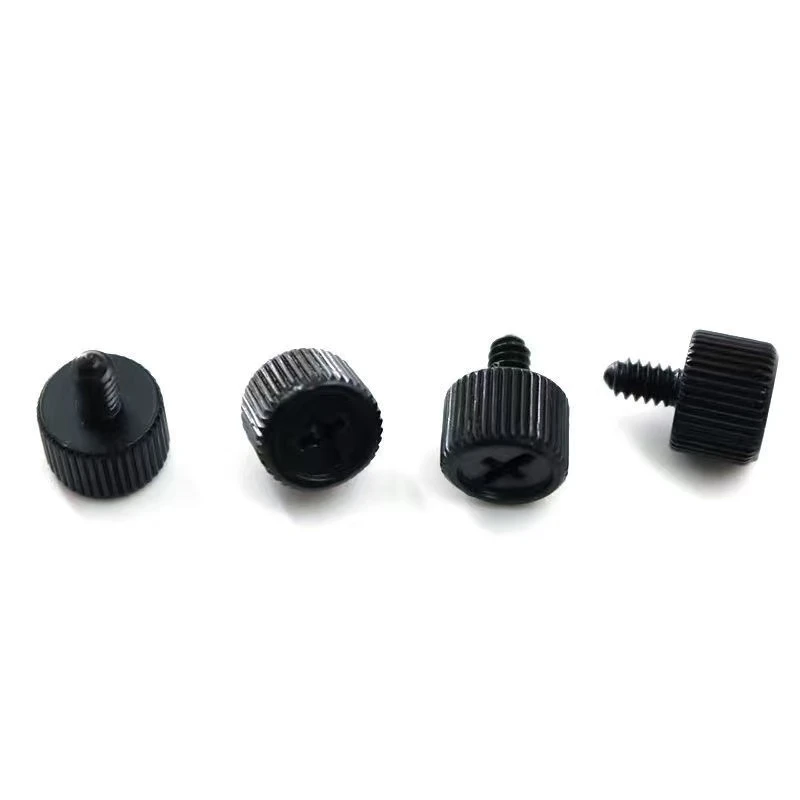

Šis ir detalizēts apraksts par pielāgotajām prasībām ASV standarta 6-32.savstarpēji atkārtotas aukstuma īkšķa skrūvesApvidū Saturs tiek organizēts pēc tehniskiem galvenajiem punktiem, līdzsvarojot profesionalitāti un darbību. ”
1. Pamata parametri un standarti
Vītņu specifikācija: ASV standarta 6-32 UNC, atbilst ANSI/ASME B18.6.3.
Galvas tips: īkšķa skrūvju dizains ar taisnu pūtēju, lai nodrošinātu pretslīdes īpašības.
Grievu tips: savstarpēji atkārtots zem ISO 7046, rievas numurs Nr. 2, ar dziļumu, kas pilnībā atbilst standarta Phillips skrūvgriezim.
2. Materiālu un procesa prasības
Materiāls: Zema oglekļa satura sakausējuma tērauds, stiepes izturība lielāka vai vienāda ar 8,8, virsmas cietības HRC 22-32.
Aukstā kalšana: apstrādāts uz daudzstacijas aukstās kalšanas mašīnas, galva un vītnes veidojas vienlaicīgi, lai izvairītos no šķiedrvielu cirpšanas, ko izraisa pagriešana un nodrošina mehānisku izturību.
Siltuma apstrāde: rūdīšanas apstrāde, lai novērstu iekšējos spriegumus un nodrošinātu, ka serdes un virsmas cietības gradients ir mazāks vai vienāds ar HRC 5.
3. Virsmas apstrādes specifikācijas
Elektroforētisks melns pārklājums: plēves biezums 8-12μm, sāls smidzināšanas tests ir lielāks vai vienāds ar 500 stundām (caurlaides neitrāls sāls smidzināšanas tests, bez sarkanas rūsas).
Elektroforētiskās krāsas tips: bāzes epoksīda sveķi, krāsu RAL 9005, spīdums mazāks vai vienāds ar 10%, nepieciešama matēta apdare.
Straight Knurl aizsardzība: neliela pārklājuma retināšana ir atļauta knurl augšpusē pēc elektroforēzes, bet pamatmateriālu nedrīkst pakļaut . 100% vizuālās pārbaudes.
4. Galvenās dimensijas un pielaides
Kopējais garums: saskaņā ar klienta zīmējumu (ja vien nav norādīts citādi, noklusējuma opcija ir 1/2 līdz 2 ”). Garuma tolerance ± 0,1 mm.
Knurl ārējais diametrs: nominālais diametrs + 0.3 mm, ovālija ir mazāka vai vienāda ar 0,05 mm.
Šķērsslota koncentrācija: novirze no skrūvju ass, kas ir mazāka vai vienāda ar 0,1 mm.
5. Īpaša veiktspējas pārbaude
Griezes momenta tests: uzstādīšanas griezes moments, kas ir lielāks vai vienāds ar 3,5 n · m (krustenisko rievu anti-slip), pārtraukuma griezes moments ir lielāks vai vienāds ar 8 n · m; Knurling griezes moments lielāks vai vienāds ar 1,2 n · m.
Pēcsāls aerosola adhēzija: šķērsgriezuma tests, elektroforētiskais pārklājuma mizošanas laukums ir mazāks vai vienāds ar 5%.
6. Iepakojums un marķēšana
Iepakojums: pretreprodukts papīrs + vakuuma maiss, ārējās kastes mitruma karte norāda<30% RH.
Marķēšanas prasības: lāzera atzīmēt partijas numuru galvas sānos, fonta augstums 0,8 mm, nenosauc elektroforētisko pārklājumu.
7. Pielāgoti procesa mezgli
Pelējuma izstrāde: nodrošiniet 3D zīmējumus, lai apstiprinātu pārejas rādiusu starp knurl un galvu (lai izvairītos no stresa koncentrācijas).
Pirmā parauga pārbaude: iesniedziet 30 paraugus, pilna izmēra CMM pārskatu + sāls izsmidzināšanas testa datus.
Masveida ražošanas kontrole: nejauši pārbaudiet 5 vienības ik pēc 2 stundām, galvenie izmēri CPK ir lielāki vai vienādi ar 1,33.
Piezīmes
Materiālu aizstāšana: ja ir nepieciešams nerūsējošais tērauds, ir jāpārrēķina aukstās galvas deformācijas ātrums un jānovērtē klīrenss.
Vides atbilstība: elektroforētiskajai krāsai ir nepieciešams ROHS/Reach testa ziņojums, un smagā metāla saturam jāatbilst vides standartiem.
Tikai izpildot šīs detalizētās prasības var skrūves, var nodrošināt gan funkcionalitāti, gan izturību skarbā vidē, piemēram, elektroniskajā aprīkojumā un āra aprīkojumā. Ieteicams parakstīt tehnisko līgumu ar ražotāju, lai skaidri definētu pieņemšanas kritērijus.
