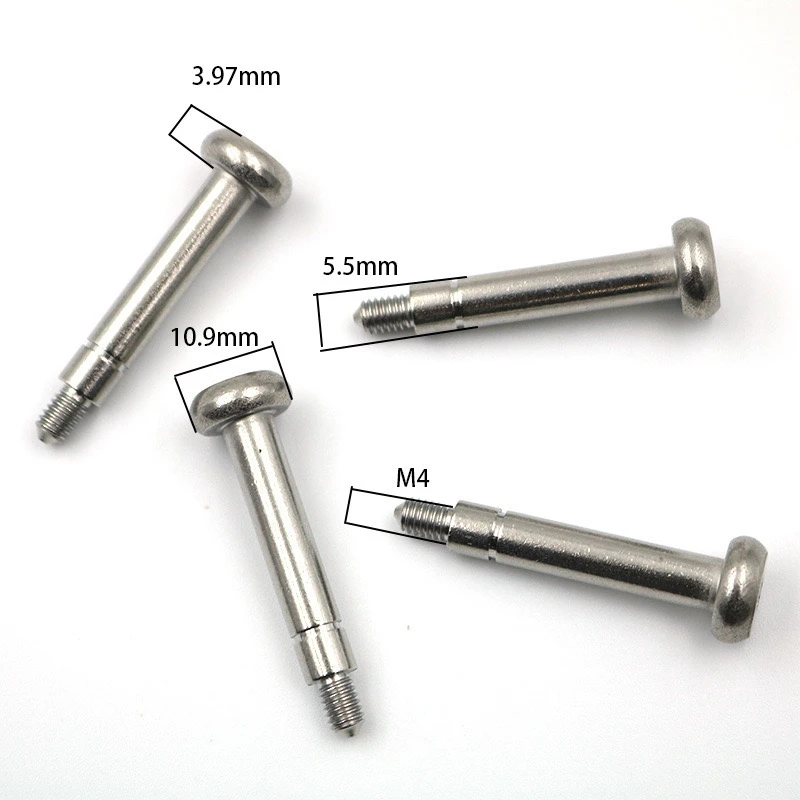

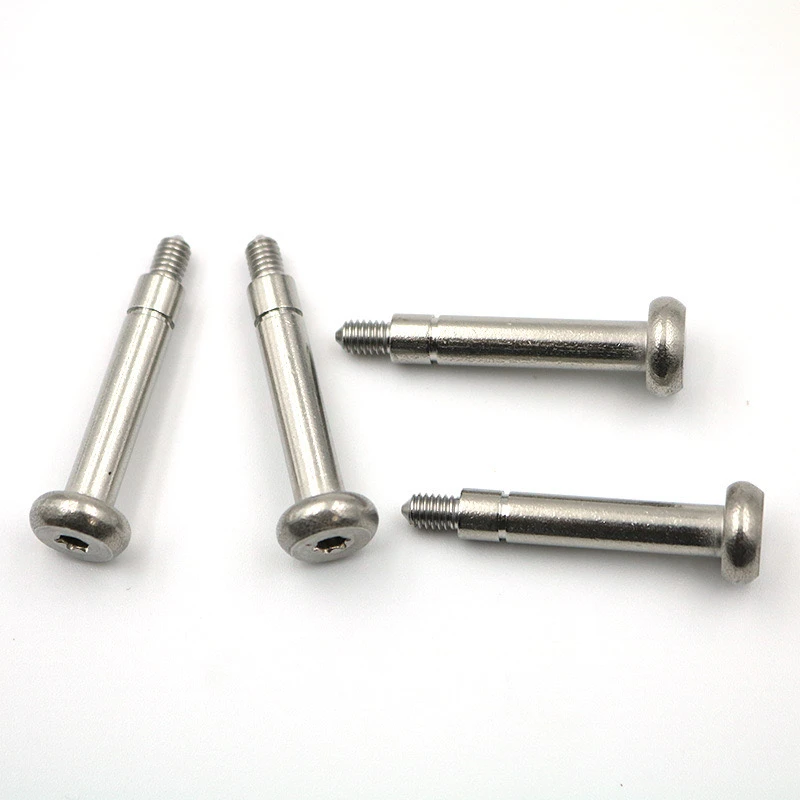

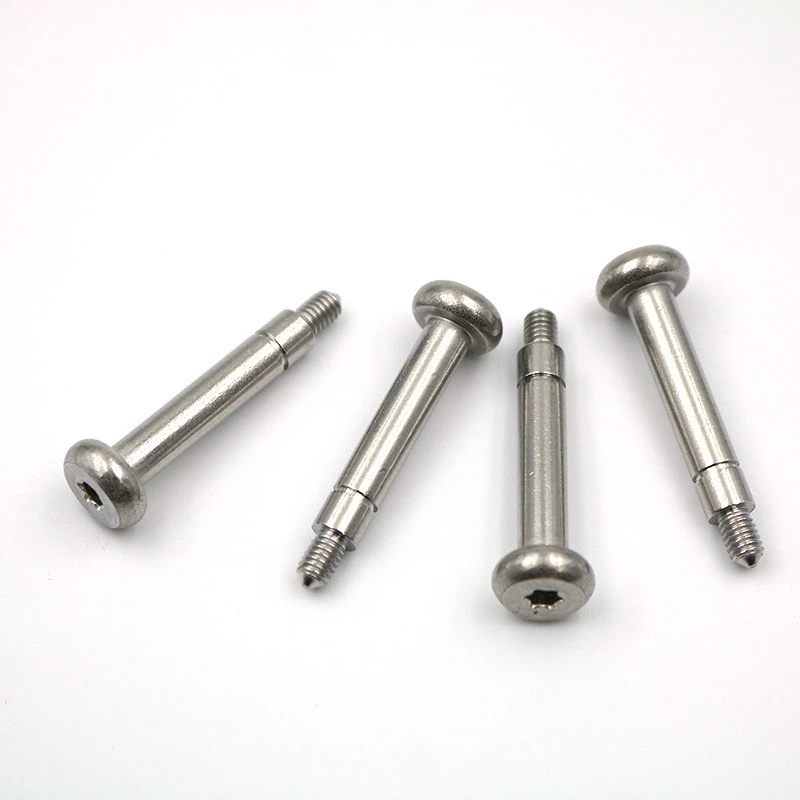

304 nerūsējošais tēraudsPan Head, Plum Blossom Point aste, ASV 6-32/m3/m4 skrūves (ieskaitot T10/T15 spraugas soļu dizainu) ir daudzpusīgi stiprinājumi. Zemāk ir detalizēts tehniskais risinājums to pielāgošanai.
1. Pamata parametra apstiprinājums
Materiāla standarts: 304 nerūsējošais tērauds (A2 pakāpe), kas atbilst ASTM F593/AISI standartiem; Sāls smidzināšanas pārbaude lielāks vai vienāds ar 96H.
Pieejamas jauktas specifikācijas: ASV 6-32 pavediens, metriskais M3 un M4 (nepieciešams atsevišķs citāts). Vītnes garums noklusējuma ir 2x diametrā un ir regulējams.
II. Īpašas galvas prasības
Pannas galva, plūmju ziedu kompozīta struktūra
Pannas galvas diametrs: φ6,5 mm ± 0,1 6-32, φ5,5 mm m3, φ7mm M4
Pildspalvas ziedu rievas tips: T10 (2,74 mm pāri dzīvokļiem) / T15 (3,27 mm pāri dzīvokļiem) ar rievas dziļumu, kas ir lielāks vai vienāds ar 1,2 reizes pārsniedzot skrūvju diametru.
III. Galvenās astes funkcijas
Stažēts astes dizains: svina leņķis 30 grāds ± 2 grādi, ar 0,2 mm plakanu galu, kas atrodas galā, lai novērstu bojājumus.
Roovēšanas solis: zemāks platums 0,8-1 mm, pakāpiena pārejas r leņķis ir mazāks vai vienāds ar 0,2 mm. Ir atļautas nesadalītas pulētas STEM sadaļas.
Iv. Virsmas apstrādes iespējas
Standarta apdare
Elektrolītiska pulēšana
Pasivācija (saskaņā ar ASTM A967)
Izvēles jauninājumi: niķeļa pārklājums (5-8 μm), teflona pārklājums (12-15μm).
V. Kvalitātes kontrole
Pārbaudes vienumi:
Thread Go/No-Go Gabe tests (Go/No-go)
Galvas griezes momenta tests (6-32 mm jāsasniedz 4,5 N · m)
Sāls smidzināšanas testa paraugu ņemšana
Nepieciešams sertifikāts
Materiāla ziņojums (ieskaitot Ni/CR saturu)
ROHS/sasniedzamības atbilstības paziņojums
Vi. Iesaiņojums un piegāde
Standarta iepakojums:
Iekšējais iepakojums: rūsas necaurlaidīgs papīrs + PE maiss
Ārējais iepakojums: kartona (1000 gabali/kartona, bruto svars ir mazāks vai vienāds ar 15 kg)
Pielāgošanas pakalpojumi:
Lāzera marķēšana (atrašanās vietu/saturu var pielāgot)
Jaukta attiecība, kas apgrūtināma (piemēram, T10/T15 rievu attiecība)
Vii. Piezīmes
Piegādes laiks: pelējuma izstrāde: 7 darba dienas (jaunas specifikācijas)
Materiāla ziņojums (ieskaitot Ni/CR saturu)
ROHS/sasniedzamības atbilstības paziņojums
Vi. Iesaiņojums un piegāde
Standarta iepakojums:
Iekšējais iepakojums: rūsas necaurlaidīgs papīrs + PE maiss
Ārējais iepakojums: kartona (1000 gabali/kartona, bruto svars ir mazāks vai vienāds ar 15 kg)
Pielāgošanas pakalpojumi:
Lāzera marķēšana (atrašanās vietu/saturu var pielāgot)
Jaukta attiecība, kas apgrūtināma (piemēram, T10/T15 rievu attiecība)
Vii. Piezīmes
Piegādes laiks: pelējuma izstrāde: 7 darba dienas (jaunas specifikācijas)
Ražošanas sagatavošanās laiks: 15-20 dienas
Minimālais pasūtījuma daudzums:
Standarta specifikācijas: 5000 gabali/dizains
Īpašas specifikācijas: 10 000 gabalu vai vairāk
Mēs iesakām nodrošināt zīmējumus, lai apstiprinātu šādas galvenās dimensijas:
① ② Pārejas tolerance starp pakāpiena diametru un galveno diegu diametru
② Minimālais sienas biezums starp heksalobulāro kontaktligzdu un galvas ārējo malu
③ Nepieciešams smailās astes taisnais garums
Izmantojot iepriekš minēto dizainu, šī skrūve ievērojami pārspēj parastās plakanās galvas mašīnas skrūves efektivitātē, uzticamībā un pielāgošanās spējai, padarot to par vēlamo risinājumu precīzas montāžai.
