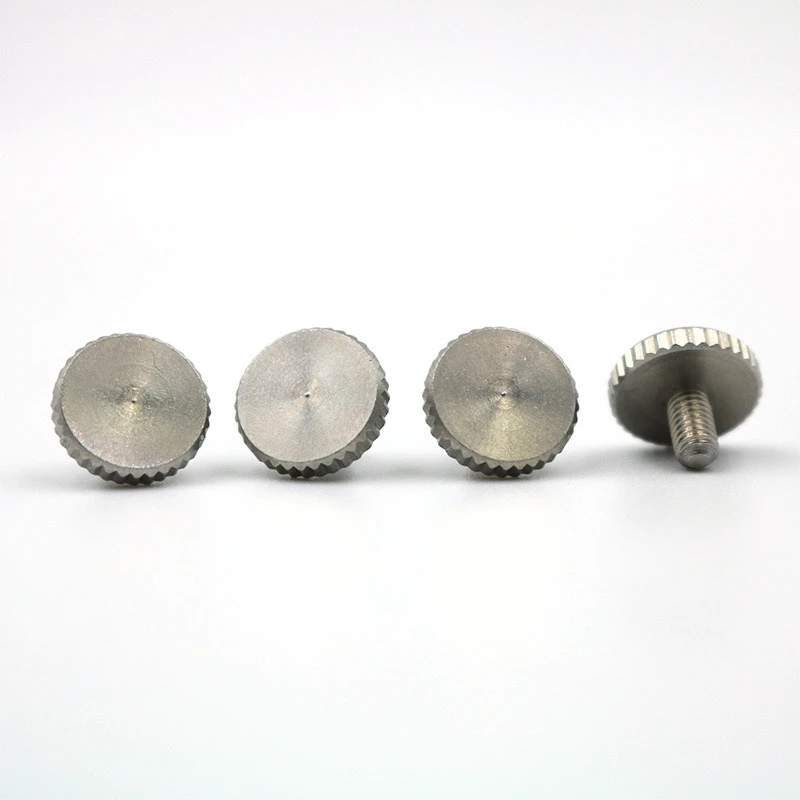

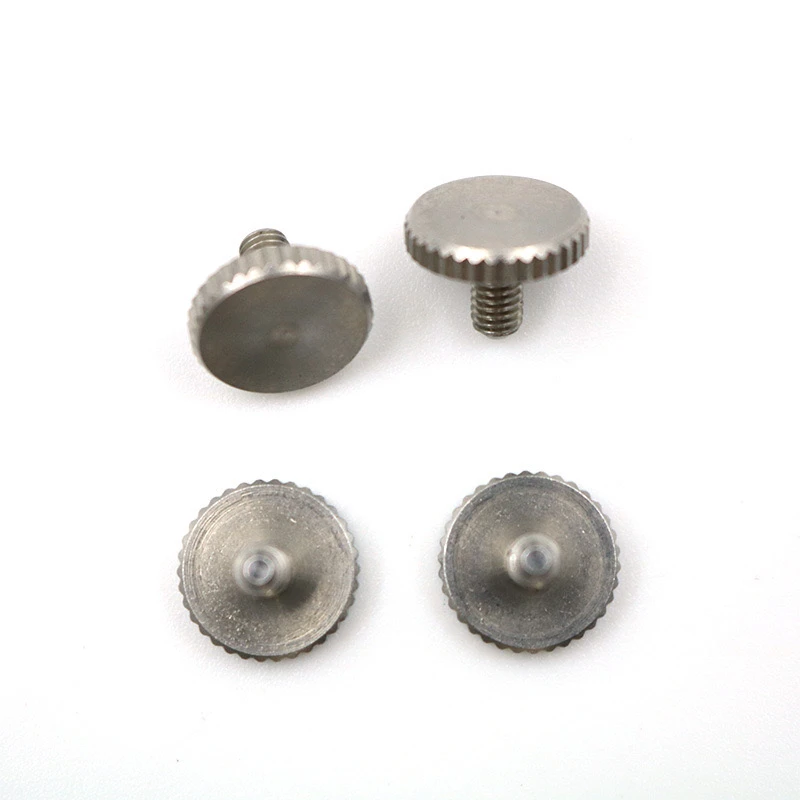

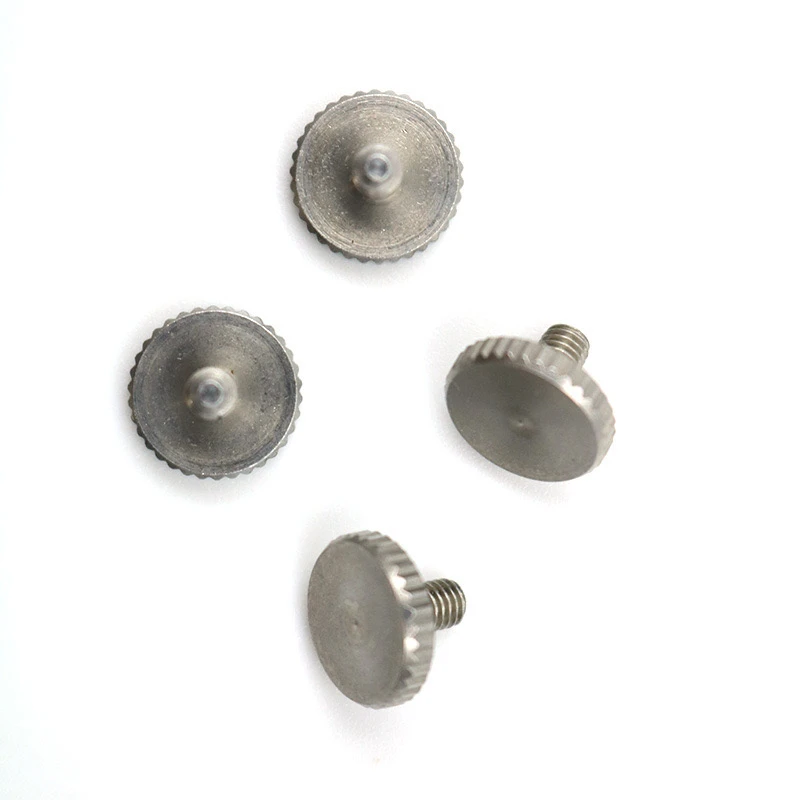

303 Nerūsējošā tērauda amerikāņu diegu automātiskā virpas taisna saspiesta rokas skrūveir īpašs manuālā stiprinājuma tips . Šis ir detalizēts tehniskais risinājums tā pielāgošanai, kurā ņemta vērā gan profesionalitāte, gan praktiskums .
1. Pamata parametru specifikācijas
Materiāla standarts: 303 nerūsējošais tērauds, stiepes izturība lielāka vai vienāda ar 500MPA, cietība hrb 70-90.
Virsmas apstrāde: noklusējuma dabiskās krāsas pasivācija, izvēles elektrolītiskā pulēšana vai niķeļa pārklājums, lūdzu, norādiet .
Vītņu specifikācijas
Amerikāņu vienotais pavediens (ANO sērija): piemēram, #4-40, #6-32, #8-32 utt.
Tolerances pakāpe: 2B (noklusējums) vai 3B (kad nepieciešama augsta precizitāte)
Vītnes garums: pilns diegs vai segmentēts
Knurling prasības
Tips: taisns knurlings (paralēli asij)
Standarts: DIN 82 vai ANSI B94.6
Modulis: 0,5 mm/0,8 mm/1,0mm
Efektīvais platums: lielāks vai vienāds ar 1,2 reizes lielāku skrūves galvas diametru
Galvas dizains
Galvas tips: apaļa galvas/plakana galva/cilindriska galva (ar diagrammu)
Slota tips: sprauga/krustveida slots/sešstūra caurums
Galvas diametrs un augstuma attiecība: saskaņā ar ASME B 18.6.3 pielāgošanu
II . Apstrādes tehnoloģijas galvenie punkti
Automātiska virtuves apstrāde
Iekārtas: Šveices tipa automātiskā virpa (precizitāte ± 0,01 mm)
Rīki:
Vītne: karbīda ekstrūzijas krāns (OSG eksotaps ieteicams)
Knurlings: divriteņu knurlinga rīks (HSS rupjam diegam, volframa tērauds smalkam pavedienam)
Parametru griešanas
Ātrums: 1500-2500 RPM
Padeves ātrums: 0,05 mm/rev
Knurling procesa kontrole
Pirms spiediena metode: vispirms pagrieziet pūtīšu laukuma ārējo diametru uz vidējās atšķirības izmēru
Spiediens: 300-500 n (izvairieties no materiāla uzkrāšanās)
Dzesēšana: pilnībā sintētisks griešanas šķidrums (koncentrācija 8%-10%)
Attēlošanās prasības: pavediena kontaktligzdā jāpievieno 45 grādu loks, un magnētiskā pulēšana tiek slīpēta ar magnētisko pulēšanu, lai noņemtu asas malas .
3. Kvalitātes kontroles standarti
Izmērs: Go/bez go gabarīts, lai noteiktu pavedienus, galveno izmēru trīsdimensiju mērīšanu
Knurling: tekstūras vienveidības vizuāla pārbaude, projektors, lai pārbaudītu piķi
Materiāls: spektrometrs, lai pārbaudītu S saturu (lai nodrošinātu mehāniskumu)
Bojāta ātruma kontrole: pakešu aql 1 . 0, mazu nažu zīmes ir atļautas knurlinga zonā.
4. iepakojums un piegāde
Iekšējais iepakojums: PVC blisteris + pretrepritācijas papīrs
Ārējais iepakojums: kartona (1000 g
Marķējums: lāzera marķēšanas partijas numurs + materiālu marķējums
Piegādes cikls: 15-20 dienas (3 dienas paraugiem, ar testa pārskatu)
5. Risinājumi kopīgām problēmām
Vītnes puvi → Pārbaudiet krāna nodilumu, nomainiet ik pēc 5000 reizes vai izmantojiet spirāles gropes krānu .
Knurling Burrs ir lieli → Pielāgojiet iepriekšējās malas malu uz 0.8-1.2, reizēm modulis .
Virsmas skrāpējumi → Izmantojiet neilona satvērējus vai pievienojiet konveijera celiņa bukses .
Nepieciešams pilnīgs 2D zīmējums vai 3D soļa fails, un galvenajiem izmēriem jābūt marķētiem atsevišķi . Īpašām prasībām ir vajadzīgas papildu instrumentu izmaksas .
Izmantojot iepriekš aprakstīto projektēšanas un procesa kontroli, var redzēt, ka skrūve rada līdzsvaru starp funkcionalitāti, ražošanas efektivitāti un uzticamību un ir piemērota vidējas un augstas intensitātes lietošanas prasībām .
