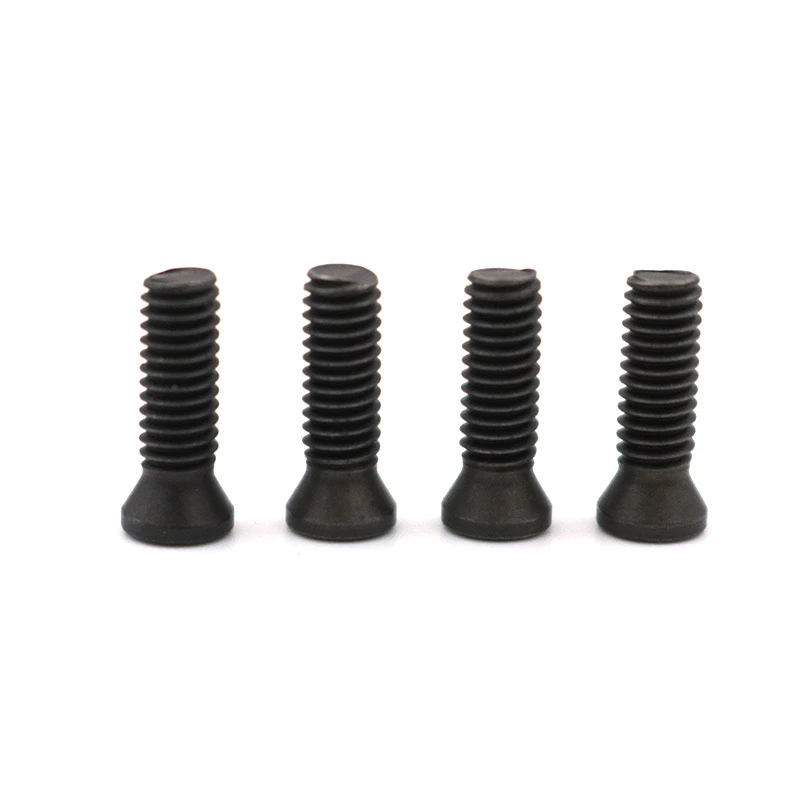

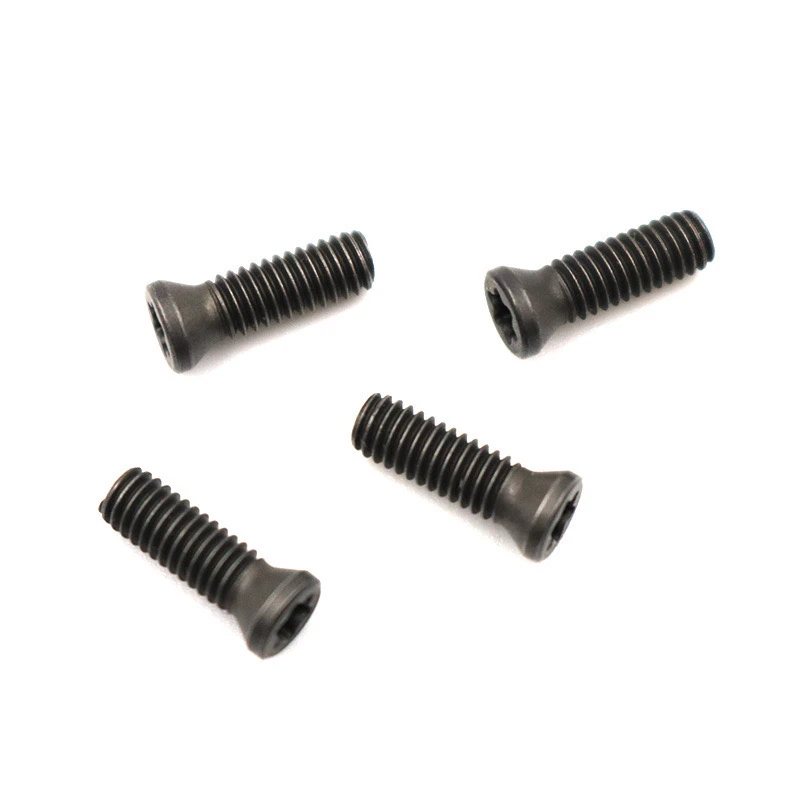

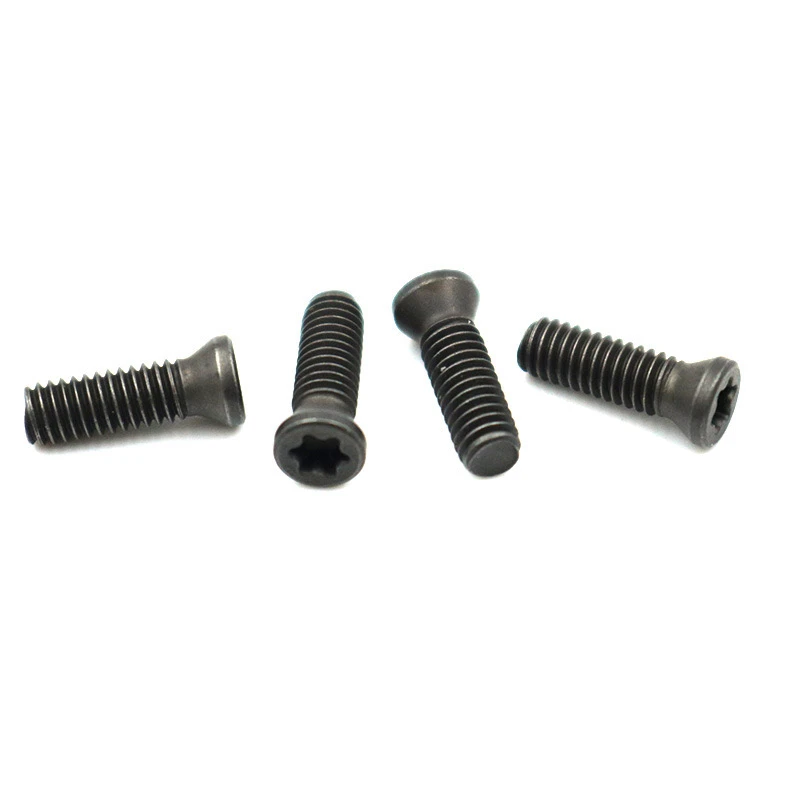

Zemāk ir detalizēts tehniskais priekšlikums CNC instrumentu īpašnieku, griezēju un asmeņu pielāgošanai12,9 klases Torx skrūvesApvidū Saturs tiek sakārtots modulārās sadaļās, lai nodrošinātu profesionalitāti un praktiskumu.
I. Pamata parametru prasības
Specifikāciju diapazons
Metriskās pavedieni: M2.5, M3, M4, M5, M6 un M8 (citiem izmēriem ir nepieciešams atsevišķs apstiprinājums).
Vītnes garums: noklusējums ir 2 reizes lielāks par nominālo diametru; Ir pieejami pielāgoti garumi.
Galvas tips: iekšējais Torx (T-SLOT), kas atbilst ISO 10664. Kopējās specifikācijas:
M2.5/M3: T10
M4/M5: T20
M6/M8: T30
Materiāls un cietība
Materiāls: SCM435 leģētā tērauds (vai 42CRMO4), rūdīts vakuums.
Cietība: hrc 39-44+ ar kodolu rūdīšanu.
Virsmas apstrāde: melnēšana/fosfācija (rūsas profilakse), izvēles niķeļa pārklājums (izturība pret koroziju).
Tolerances standarti
Pavediena precizitāte: 6G (GB/T 197)
Galvas koncentrācija: mazāka vai vienāda ar 0,05 mm
Vārpstas taisnīgums: mazāks vai vienāds ar 0,1 mm/100 mm
III. Pielāgošanas iespējas
Īpašas strukturālās prasības
Īsa astes dizains (samazina traucējumus)
Virziena konusveida (ērta montāža)
Nestandarta sešstūra kontaktligzdas (piemēram, T15, T25 utt.)
Marķējums un iesaiņojums
Galvas lāzera gravēšana: specifikācijas, 12.9. Klase un ražotāja kods.
Iepakojums: pūslīšu kaste (100 gab/kaste) vai rullīša iepakojums (500 gab/rullī), iesaiņots pretreģistrācijas papīrā.
Iv. Kvalitātes kontroles dokumenti
Obligātās pārbaudes priekšmeti:
Materiāla ziņojums (SGS/MSDS)
Cietības pārbaude (paraugi uz partijas)
Sāls smidzināšanas testa ziņojums (48 stundu neitrāls sāls aerosols)
Pilnīgas dimensijas pārbaudes ziņojums (GB/T 90.1)
V. Piegādes laiks un citāts
Standarta produkti: 7-15 dienas (var saīsināt, ja ir pieejams pietiekams inventārs)
Pielāgošana: 20-30 dienas (3D rasējumi, kas nepieciešami apstiprināšanai)
MOQ: 500 skaņdarbi/specifikācija (apspriežama)
Pirms masveida ražošanas mēs iesakām nodrošināt paraugu apstiprinājumu, lai nodrošinātu savietojamību ar CNC rīku turētāju skavas sistēmām.
Šīs instrumentu sērijas kodols ir materiāla, ģeometriskā dizaina un CNC pielāgošanās spējas kombinācija, lai panāktu augstas precizitātes un efektīvu skrūvju apstrādi, padarot to īpaši piemērotu liela apjoma precizitātes ražošanai.
