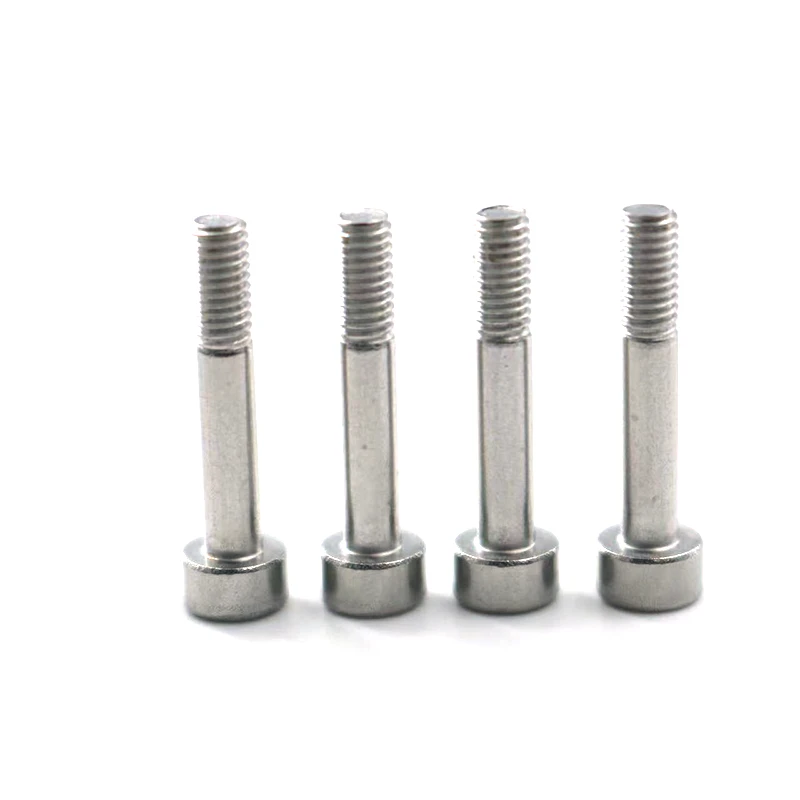

Kauss - galvas sešstūraligzdas skrūveAr pusi - Vītnes dizains ir parasts mehānisks stiprinājums. Šis ir detalizēts ievads tā funkcionālajos aspektos, koncentrējoties uz tā galvenajām funkcijām.
1. Strukturālās pazīmes un funkcionālā pozicionēšana
Kauss - galvas dizains: nodrošina lielu gultņu virsmu, sadalot savilkšanas spiedienu, un tas ir piemērots lietojumiem, kuriem nepieciešams liels griezes moments vai vibrācija. Galvas plakanā augšējā virsma samazina izvirzījumu, radot estētiski patīkamu izskatu un novēršot skrāpējumus.
Sešstūra piedziņa: pievilkta ar sešstūra uzgriežņu atslēgu, tā piedāvā lielu kontakta virsmu, augstu griezes momenta pārraides spēju un ir mazāk jutīgs pret diegu noņemšanu nekā Phillips vai spraugas skrūves. Tam ir nepieciešams standarta uzgriežņu atslēgas izmērs.
Puse - Thread Design
Neatjaunota gluda sadaļa: uzlabo bīdes pretestību un ir piemērota lietojumprogrammām, kurām nepieciešama pozicionēšana vai izlīdzināšana, novēršot vītnes bojājumus pārošanās detaļām.
Daļēja pavediena sadaļa: tikai daļa no garuma ir nepieciešama, lai pievilktu, samazinātu diegu apstrādes izmaksas un samazinātu mīksto materiālu bojājumu risku.
2. Pamatfunkcionālās priekšrocības
Augsta griezes momenta ietilpība: sešstūra piedziņa un kauss - galvas dizains iztur lielākus pievilkšanas spēkus un ir piemērots smagajam aprīkojumam.
Precīza pozicionēšana: Pulēto stieņa sekciju var ievietot saliekamā caurumā aksiālai pozicionēšanai, izvairoties no vītnes traucējumiem.
Anti - Loosing un anti - vibrācija: pusi - pavediena dizains var izmantot ar uzgriežņiem vai diegu hermētiķiem, lai samazinātu vibrāciju - izraisītu atslābināšanu.
3. Tipiskas lietojumprogrammas
M3 (gaisma - LOAD Precīzijas detaļas): elektronisko aprīkojuma korpusi, 3D printera rāmji un maza sensora stiprināšana.
M4 (vidēja slodze): automatizācijas aprīkojuma vadotnes sliedes, PCB montāžas kronšteini un vidēja {- izmēra motora montāža.
M5 (lielāka slodze): rūpniecisko robotu rokas savienojumi, hidrauliskā vārsta bloki un smagi {- Darba armatūras komplekts.
4. Galveno atlases parametri
Materiāls: oglekļa tērauds (cinkots/melns), nerūsējošais tērauds (A2-304/A4-316) un titāna sakausējums (kosmiskā kosmosa).
Vītnes garums: puse - Vītņu skrūves jāizvēlas, pamatojoties uz skavas biezumu.
Stiprinājuma pakāpe: Piemēram, 8.8. Pakāpe (oglekļa tērauds) un A2-70 (nerūsējošais tērauds), stiprības pakāpei jāsaskaņo slodzes prasības.
5. Salīdzinot pilnu - vītņu skrūvju piemērojamību
Daļējas - vītņu skrūvēm priekšroka tiek dota, ja norādījumiem vai novietošanai ir nepieciešama gluda stieņa sekcija (piemēram, piedurkņu stiprināšana). Tiem dod priekšroku arī - caur {- cauruma montāžu, lai neizdotu apakšējo pavedienu (piemēram, akli caurumi).
