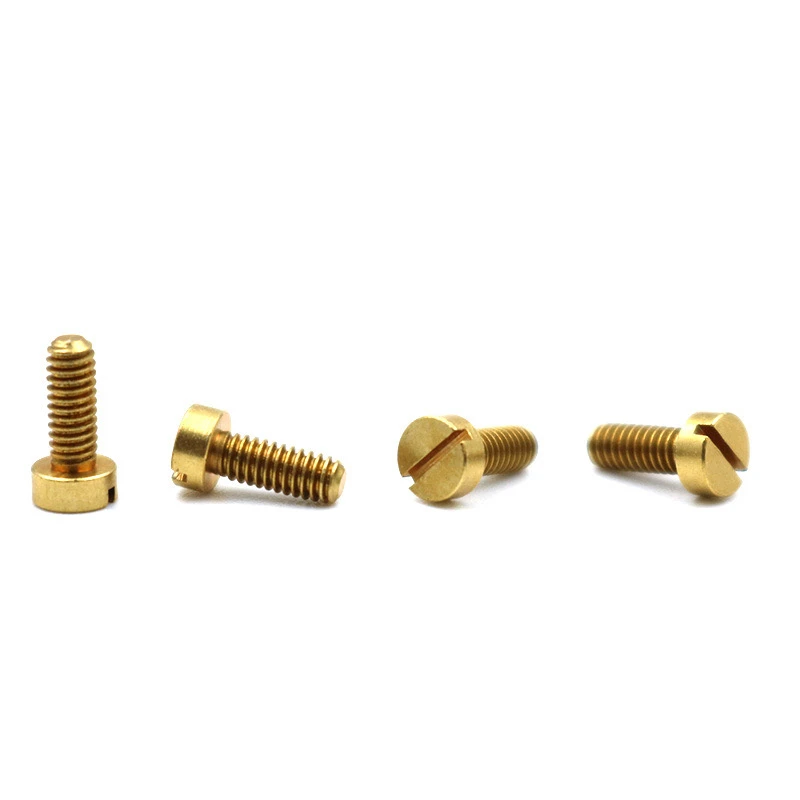

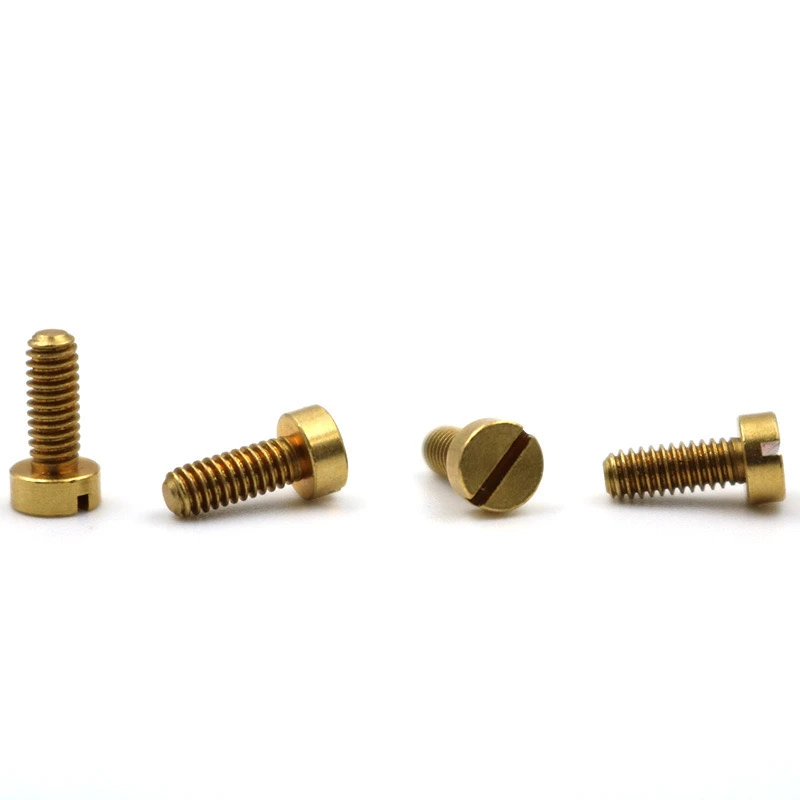

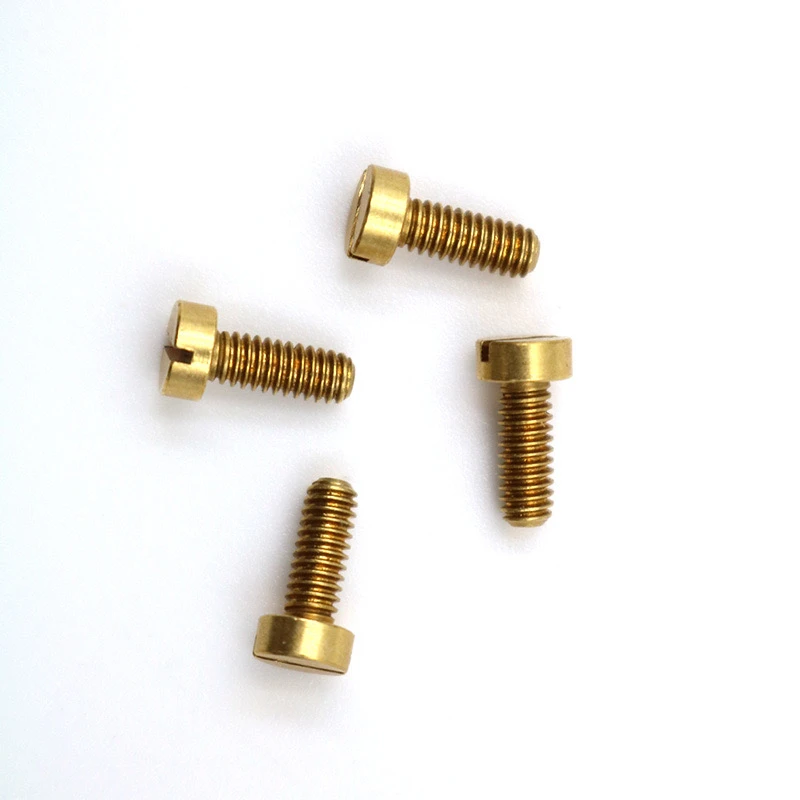

Misiņa cilindrisksgalvas spraugas skrūvesir precīzi mikro stiprinājumi, ko parasti izmanto elektronisko produktu, precīzu instrumentu, brilles, pulksteņu vai mazo mašīnu fiksēšanai. Tā pamatfunkcionālais dizains ir saistīts ar materiāla īpašībām, mehāniskajām īpašībām un ainas adaptāciju.
1. Pamatfunkcijas pozicionēšana
Mikro precizitātes fiksācija
Piemērojami scenāriji: elektroniski produkti, precīzi instrumenti, mazas tehnikas un citi kosmosa jutīgi scenāriji.
Izmēra pārklājums: M1 līdz M3 diametrs, garums parasti ir 2-10 mm, kas var apmierināt sīku konstrukciju montāžas vajadzības.
Uzticama vadītspēja un izturība pret koroziju
Misiņa H59 un H62 materiāli nodrošina vidēju vadītspēju un ir piemēroti elektroniskām ierīcēm, kurām nepieciešama zemējuma vai signāla pārraide. Dabiskā pretestība oksidācijai iS labāk nekā oglekļa tērauds, Piemērots mitrai videi, un virsmu var ar niķelēt vai siet ar Tin pārklājumu, lai pastiprinātu aizsardzību.
Efektīva manuālā montāža
Sagriezts dizains ir savietojams ar standarta spraugām skrūvgriežiem, vienkāršojot operācijas procesu un izvairoties no mikro daļu bojājumu riska ar elektroinstrumentiem. Cilindriskā galvas konstrukcija nodrošina mērenu kontakta spiedienu, lai izvairītos no plastmasas vai plānu metāla detaļu deformācijas.
2. Galvenie veiktspējas parametri
Stiepes izturība: H62 misiņš ir apmēram 400MPa, kas ir augstāks par plastmasas skrūvēm un zemāks par nerūsējošā tērauda skrūvēm.
Griezes momenta gultnis: M1: 0,05n · m; M3: 0,3n · m, piemērots zemas frekvences manuālai pielāgošanai.
Darba temperatūras diapazons: -30 grāds ~ 120 grādos (pārklājumu var pagarināt līdz 200 grādiem), izvairieties no augstas temperatūras un augstas slodzes scenārijiem.
3. Uz scenāriju balstīts adaptācijas dizains
Elektroniskais lauks: nemagnētiskie raksturlielumi Izvairieties no traucējumiem ar precīzu sensoriem, un misiņam ir laba savietojamība ar PCB spilventiņiem.
Draudzīgums ar apkopi: slota struktūru ir viegli tīrīt, un pēc rūsēšanas to joprojām var noņemt pēc trieciena.
Izskata koordinācija: pulēts misiņš ir piemērots retro aprīkojumam vai dekoratīvai fiksācijai, piemēram, lampām un mūzikas instrumentu piederumiem.
4. Ierobežojuma apraksts
Stipruma ierobežojums: nav piemērots scenārijiem ar spēcīgu vibrāciju vai augstfrekvences izjaukšanu.
Slota defekts: slotu ir viegli slīdēt.
5. Atlases ieteikumi
Vēlams izvēlēties versiju, kas pārklāta ar niķeli, lai uzlabotu nodiluma pretestību. Specifikācijām, kas atrodas zem M1.4, ieteicams izmantot vītnes līmi, lai novērstu atslābināšanu. Izmaksu jutīgās un nekritiskās struktūrās varat izvēlēties nesagatavoto pamata versiju.
Šāda veida skrūvju pamatvērtība ir miniaturizācijas, vadītspējas prasību un zemo izmaksu līdzsvarošana. Tas ir tipisks misiņa materiālu pielietojuma pārstāvis precizitātes mašīnā.
