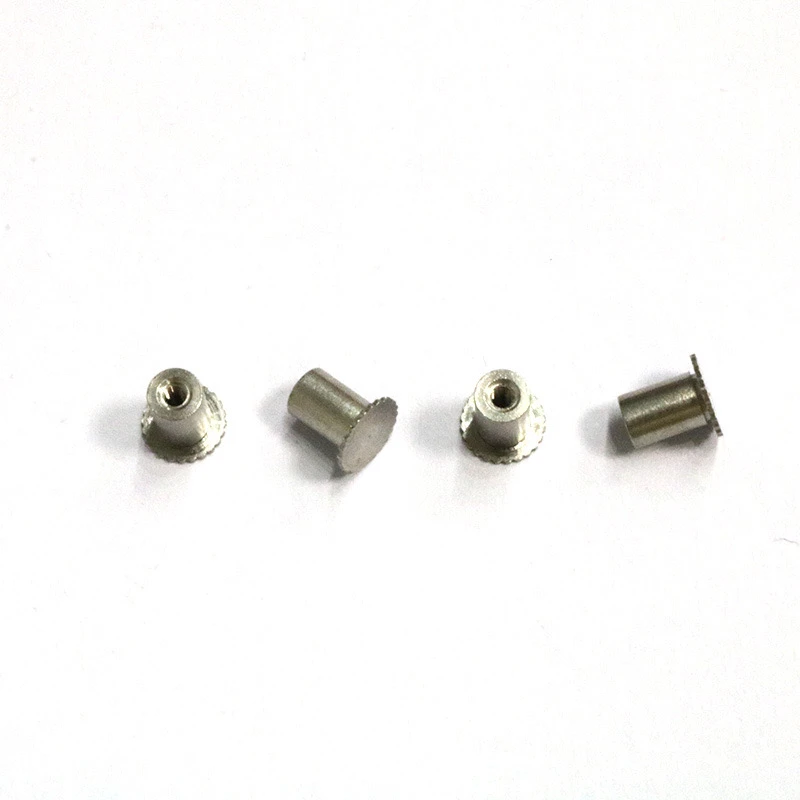

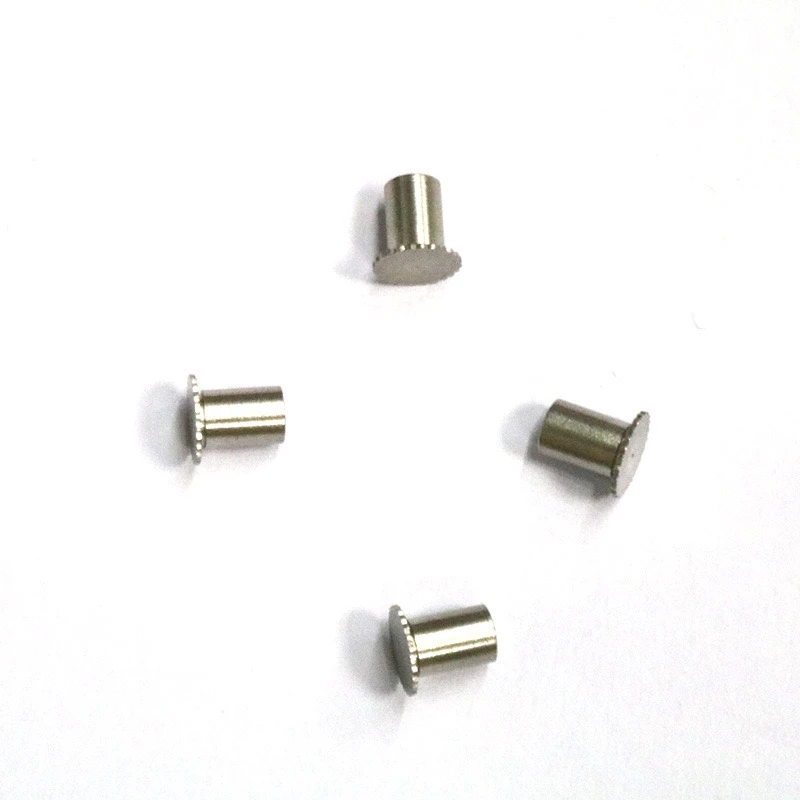

303 nerūsējošā tērauda akla cauruma ziedu zoba uzgrieznisKolonna ir stiprinājums, kas paredzēts plānas plāksnes savienojumam, apvienojot vairākas materiālu īpašību tehnoloģijas, konstrukcijas dizainu un uzstādīšanas procesu . Šis ir paša produkta . analīze.
Produkta funkcijas pozicionēšana
303 Nerūsējošā tērauda akla cauruma ziedu zobu uzgriežņu kolonna ir spiediena kniedētās uzgriežņu kolonnas veids, ko galvenokārt izmanto lokšņu metāla un plānu plāksņu diega inkrustācijai (piemēram, šasija, skapīši un elektronisko aprīkojuma korpusi) . Pēc uzstādīšanas stabils iekšējais pavediens var veidot, lai montētu, lai samontētu.
Produkta analīze: 303 Nerūsējošais tērauds ir brīvi grezns austenīta nerūsējošais tērauds ar labu korozijas pretestību . Tam nav nepieciešams papildu galvanizācija un tas ir piemērots . pagriešanai
Neredzīgais caurums (BSOS tips): attiecas uz iekšējo pavedienu kā bez caurlaides cauruma dizainu, tas ir, no apakšas slēgts dizains, kas ir piemērots ainām, kurām nepieciešama blīvēšana vai iespiešanās . aizzīmogošana vai novēršana .
Ziedu zobi un saspiestā spiediena plāksne: Vienam riekstu kolonnas galam ir sakratēts reljefs zobs . Zobu raksts ir iestrādāts plāksnē kniedēšanas laikā, apvienojot ar pamatnes rievas struktūru, lai panāktu anti-rotāciju un anti-falling .}
Strukturālās iezīmes
Aklā cauruma dizains nozīmē, ka iekšējais pavediens stiepjas tikai līdz cilindra vidum, un apakšdaļa ir aizvērta, lai izvairītos no piemaisījumiem, kas nonāk vai blīvē problēmas, ko izraisa caurums . To bieži izmanto ķēdes plates un putekļu necaurlaidīgā šasija .}
Zobu struktūras nozīme ir tāda, ka cilindriskā gala virsma ir veidota ar 30 grādu –45 grādu grādu leņķi . Kad kniedē, zoba raksts izspiež loksni, lai radītu plastmasas deformāciju, kas ir piepildīta ar rievu, lai veidotu mehānisku mijiedarbību, lai novērstu .}}. {3}.
Sešstūra galva + cilindrs
Sešstūra gals nodrošina griezes momenta pretestību kniedēšanas laikā, cilindriskā sekcija sadarbojas ar lokšņu caurumu, un vidējā pamatnes rieva ir piemērota deformētajam materiālam, lai pārliecinātos, ka aizmugure ir līdzena pēc kniedēšanas .
Uzstādīšanas piesardzības pasākumi
Vispirms nospiediet kolonnu uzgriežņu caurumā caur īpašu kniedēšanas mašīnu (nevis perforatoru vai āmuru) . Darbības ietver: iepriekš iestatītā cauruma diametrs: tam jābūt stingri kontrolētam pie d +0 ~ 0 . 075 mm (4 {. 2mm). Ieteicams panākt, nevis urbt.
Virziena prasības: sešstūra galva ir jānospiež no loksnes atvienotās virsmas, lai izvairītos no apgrieztas darbības, izraisot lokšņu deformāciju .
Galvenie parametri
Loksnes biezums: minimālais 0 . 8mm . Pārāk plāni ir viegli deformējami . Uzgriežņu kolonnas astes garums ir jāsaskaņo pēc biezuma.
Spiediena kontrole: nospiediet savā vietā vienā reizē, lai pārliecinātos, ka sešstūra galva ir pilnībā iestrādāta bez spraugām .
Lietojumprogrammu scenāriji un ierobežojumi
Piemērojamās uzklāšanas zonas: šasijas skapji, elektronisko aprīkojuma kronšteini, gaismas konstrukcijas, piemēram, alumīnija sakausējums vai zema oglekļa satura tērauda plāksnes
Uzmanību izmantojiet šādus objektus
Nerūsējošā tērauda plāksnēm ar augstu izturību ir vajadzīgas īpašas augstas stiprības uzgriežņu kolonnas, ja tās lieto, un bieži vien ir nepieciešama palīgkapitāla metināšanas pastiprināšana .
Slodzes nesošo strukturālo detaļu kniedētā savienojuma stiepes izturība ir zema, tāpēc ir nepieciešama arī skrūvju metināšana, lai stiprinātu savienojumu .
303 Nerūsējošā tērauda akla cauruma ziedu zobu uzgriežņu kolonna ir precīzs risinājums plānas plāksnes vītņota savienojuma {.. Tas ņem aklās cauruma blīvējumu, ziedu zobu pretslodzinošu dizainu un 303 nerūsējošā tērauda korozijas pretestību kā tā pamatnoteikumu un tā veiksmīgu montāžu, kas ir veiksmīga, un tā ir veiksmīga montāža, izmantojot standartizētu riedējošu procesu, ., lai arī tā veiksmīga montāžu novietotu, un tā ir veiksmīga. kniedēšanas aprīkojums; Pretējā gadījumā ir viegli nokrist vai deformēt .
